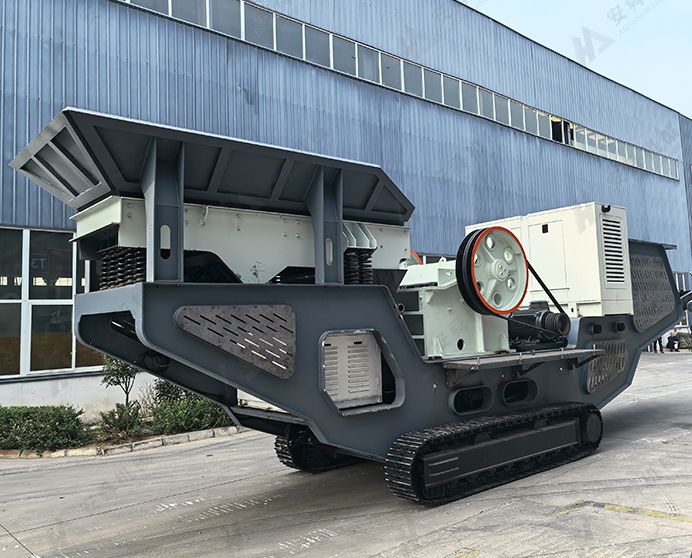

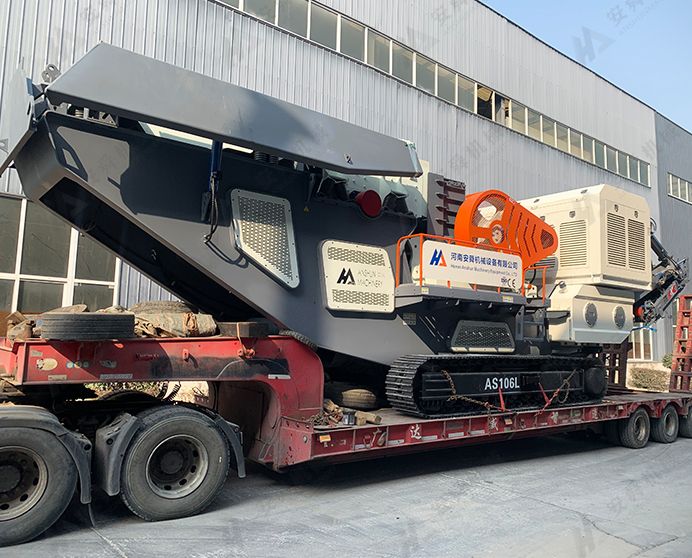

Planta trituradora de mandíbulas sobre orugas
Modelo: Serie AT-PE / PEX · Trituración primaria · Roca dura y mineral
-
Capacidad
80-300 t/h
-
Tamaño de alimentación
≤800 mm
-
Potencia
240-300 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto

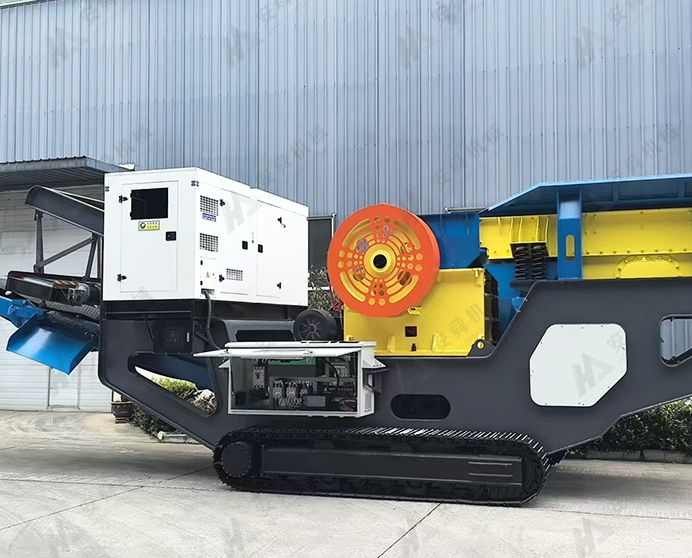

¿Qué es una planta trituradora de mandíbulas sobre orugas?

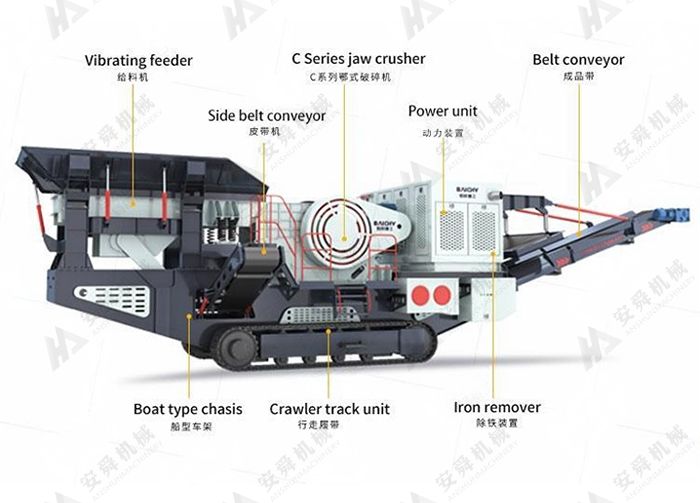

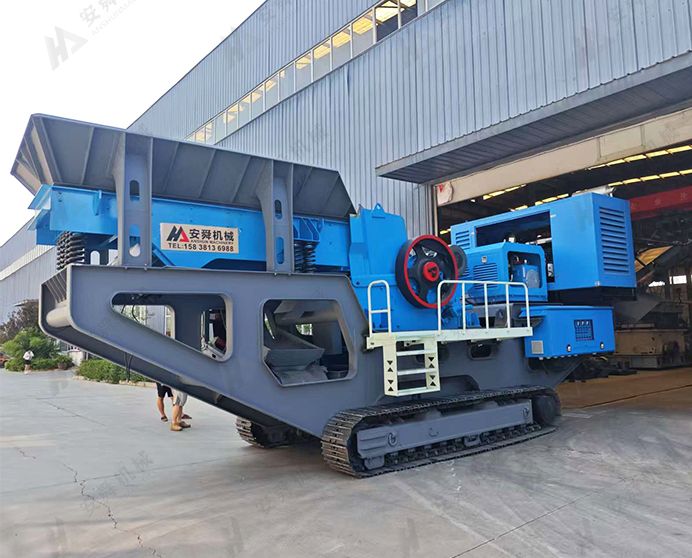

La planta trituradora de mandíbulas sobre orugas integra una trituradora de mandíbulas de alta resistencia, un alimentador vibratorio, una cinta transportadora principal, una cinta transportadora para la remoción de tierra, un separador magnético, un grupo electrógeno y un sistema de control hidráulico sobre un único chasis de orugas. El resultado es una unidad de trituración primaria completamente autónoma que se desplaza por sí misma, se instala sin cimientos de hormigón y sigue el frente de trabajo a medida que se desarrolla la cantera o el sitio de demolición.
Cuatro modelos estándar (AT96, AT106, AT116 y AT120) cubren aperturas de mordaza desde SC96 hasta SC120 y tamaños máximos de alimentación de 550 mm a 800 mm, adaptándose a requisitos de producción de 100 t/h a más de 500 t/h. Todos los modelos comparten la misma arquitectura de accionamiento, plataforma eléctrica y lógica hidráulica, lo que simplifica la capacitación del operador y la gestión de repuestos en una flota mixta.
Materiales aplicables
Granito, basalto, caliza, guijarros de río, cuarcita, mineral de hierro, mineral de cobre, escombros de hormigón, residuos de construcción y demolición, carbón, escoria.
Industrias
Extracción de roca dura, minería de metales, producción de áridos y arena, construcción de carreteras y ferrocarriles, reciclaje de residuos de construcción y demolición, minería a cielo abierto.
Especificaciones técnicas
|
Parámetros técnicos de la planta trituradora de mandíbulas sobre orugas |
||||
|
Modelo |
AT96 |
AT106 |
AT116 |
AT120 |
|
Alimentador |
||||
|
Equipo |
GZD9638 |
ZSW1042 |
GZD1142 |
GZD1248 |
|
Motor |
5.5KW*2 |
7.5KW*2 |
7.5KW*2 |
7.5KW*2 |
|
Modo de accionamiento |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
|
Trituradora |
||||
|
Equipo |
SC96 |
SC106 |
SC116 |
SC120 |
|
Tamaño máximo de alimentación |
550mm |
650mm |
700mm |
800mm |
|
Motor |
90KW |
110KW |
132KW |
160KW |
|
Modo de accionamiento |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
Sistema de accionamiento del motor |
|
Chasis |
||||
|
Chasis hidráulico sobre orugas |
35T |
DL385V |
DL385V |
NS415E |
|
Bastidor tipo barco |
Soldadura Q355 |
Soldadura Q355 |
Soldadura Q355 |
Soldadura Q355 |
|
Transportador principal |
||||
|
Especificaciones |
B1000*9.4m |
B1000*9.4m |
B1000*12m |
B1200*12.9m |
|
Modo de accionamiento |
Accionamiento por motor reductor de 11 kW |
Accionamiento por motor reductor de 11 kW |
Accionamiento por motor reductor de 11 kW |
Accionamiento por motor reductor de 11 kW |
|
Correa sin fin de lona de poliéster |
EP300-B1000*5(6.0+1.5) |
EP300-B1000*5(6.0+1.5) |
EP300-B1000*5(6.0+1.5) |
EP300-B1200*5(6.0+1.5) |
|
Transportador de eliminación de tierra |
||||
|
Especificaciones |
B650*6.8m |
B650*6m |
B650*6m |
B650*6.8m |
|
Modo de accionamiento |
Accionamiento por motor reductor de 4 kW |
Accionamiento por motor reductor de 4 kW |
Accionamiento por motor reductor de 4 kW |
Accionamiento por motor reductor de 4 kW |
|
Correa sin fin de lona de poliéster |
EP200-B650*3(4.5+1.5) |
EP200-B650*3(4.5+1.5) |
EP200-B650*3(4.5+1.5) |
EP200-B650*3(4.5+1.5) |
|
Separador magnético |
||||
|
Especificaciones |
RCYQ-13 |
RCYQ-13 |
RCYQ-13 |
RCYQ-13 |
|
Modo de accionamiento |
Accionamiento por motor reductor de 3 kW |
Accionamiento por motor reductor de 3 kW |
Accionamiento por motor reductor de 3 kW |
Accionamiento por motor reductor de 3 kW |
|
Sistema de alimentación |
||||
|
Grupo electrógeno |
Grupo electrógeno de 240 kW |
Grupo electrógeno de 300 kW |
Grupo electrógeno de 300 kW |
Grupo electrógeno de 300 kW |
|
Sistema eléctrico |
||||
|
Gabinete de control eléctrico
|
Arranque suave del motor de la trituradora de mandíbulas; arranque directo de los demás motores; componentes eléctricos principales: Schneider
|
Arranque suave del motor de la trituradora de mandíbulas; arranque directo de los demás motores; componentes eléctricos principales: Schneider |
Arranque suave del motor de la trituradora de mandíbulas; arranque directo de los demás motores; componentes eléctricos principales: Schneider |
Arranque suave del motor de la trituradora de mandíbulas; arranque directo de los demás motores; componentes eléctricos principales: Schneider |
|
Sistema hidráulico |
||||
|
Tolva |
Plegado automático hidráulico |
Plegado automático hidráulico |
Hydraulic Automatic Folding |
Hydraulic Automatic Folding |
|
Cilindro plegable para cinta transportadora |
Plegado automático hidráulico |
Plegado automático hidráulico |
Plegado automático hidráulico |
Plegado automático hidráulico |
|
Grupo de bomba y válvulas hidráulicas |
Grupo de bomba y válvulas sensibles a la carga |
Grupo de bomba y válvulas sensibles a la carga |
Grupo de bomba y válvulas sensibles a la carga |
Grupo de bomba y válvulas sensibles a la carga |
Características principales y ventajas
-

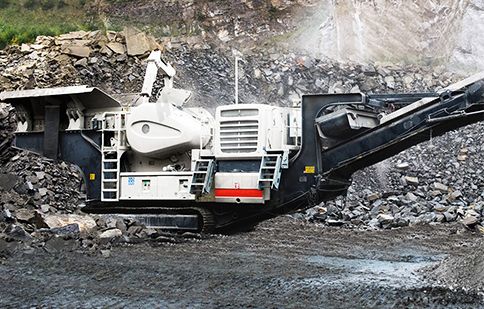

Diseño de cámara de trituración profunda para una mayor producción
La estructura optimizada de la cámara de trituración mejora el flujo de materiales, aumentando la capacidad hasta en un 10 % y proporcionando un rendimiento de trituración más estable.
-

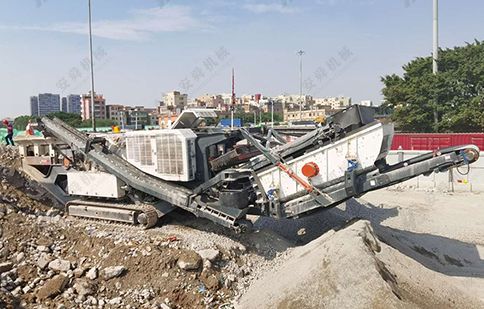

Sistema de potencia de bajo consumo de combustible (hasta un 25 % de ahorro)
Equipada con un motor diésel Cummins de alto rendimiento, ofrece un bajo consumo de combustible, bajos niveles de ruido y un funcionamiento fiable incluso en condiciones extremas de hasta -40 °C, gracias al sistema de precalentamiento para arranque en frío.
-

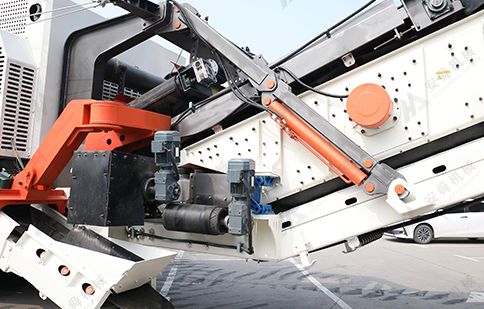

Sistema de doble potencia (diésel + eléctrico)
Permite un funcionamiento flexible en diferentes condiciones de trabajo, garantizando una mayor estabilidad, seguridad y producción continua, con menores costes energéticos.
-

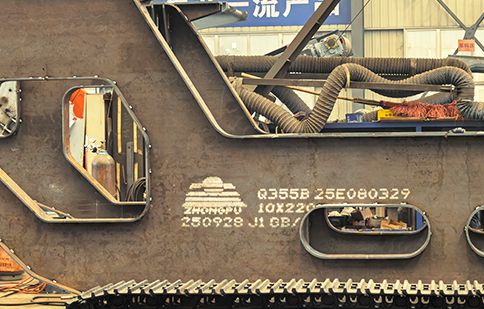

Sistema de control PLC inteligente
Supervisa el estado de la máquina en tiempo real, facilita la operación mediante una interfaz intuitiva e incorpora funciones de protección automática para un funcionamiento más seguro y eficiente.
-

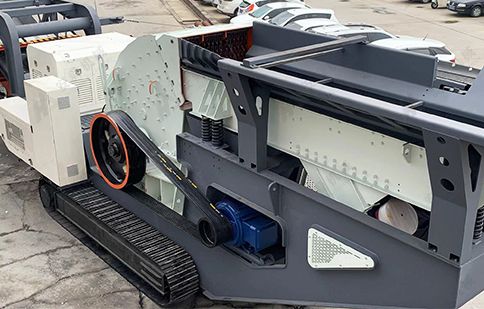

Sistema de ajuste accionado hidráulicamente
Permite ajustar de forma rápida y sencilla la altura de la cinta transportadora y la abertura de descarga, mejorando la eficiencia operativa y reduciendo los tiempos de parada.
-

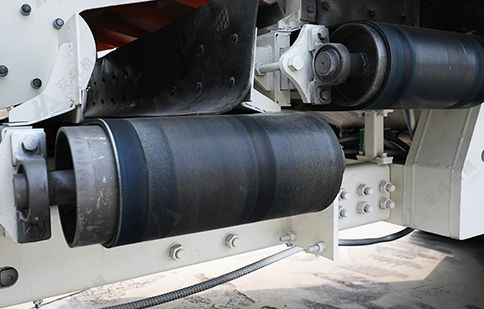

Gran movilidad para cualquier lugar de trabajo
El chasis sobre orugas permite trasladar fácilmente el equipo por terrenos irregulares, reduciendo los costes de transporte y facilitando un rápido despliegue en diferentes entornos de trabajo.
-

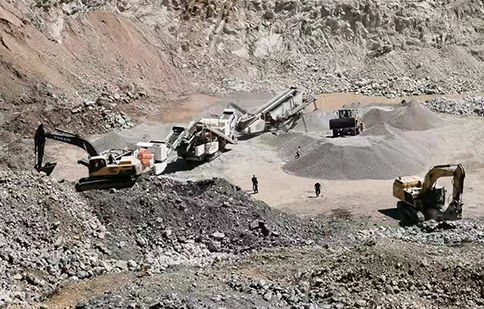

Sistema de precribado para reducir costes
El alimentador vibratorio integrado con barras de parrilla y el sistema de cribado de dos etapas eliminan el suelo y los materiales finos antes de la trituración, reduciendo la carga sobre la trituradora principal y mejorando la calidad del producto final.
¿Cuál es el principio de funcionamiento de la planta trituradora de mandíbulas sobre orugas?
El alimentador vibratorio dosifica el material desde la tolva hacia la trituradora de mandíbulas a un ritmo controlado. La trituradora reduce la alimentación comprimiendo el material entre una placa de mandíbula fija y una mandíbula oscilante accionada por excentricidad. El producto triturado se descarga en la cinta transportadora principal, que pasa por debajo del separador magnético RCYQ-13 para eliminar los metales ferrosos antes de entregar el producto a una pila de almacenamiento o a una trituradora secundaria.
La arcilla y el material fino de tamaño inferior al estándar que cae por la zona de descarga de la trituradora se recogen mediante la cinta transportadora de eliminación de tierra y se almacenan por separado. La secuencia completa (alimentación, trituración, separación y transporte) funciona de forma continua mediante accionamiento motorizado, con todos los sistemas alimentados por el generador integrado y monitorizados a través del armario de control Schneider.
Cuando se requiere reubicación, el operador pliega hidráulicamente la tolva y la cinta transportadora de descarga, retrae las patas de apoyo y desplaza la planta sobre sus orugas hasta la nueva posición. No se requiere desmontaje ni elevación con grúa.
Solicitar cotizaciónCasos de aplicación
FAQ
¿En qué se diferencia una planta sobre orugas de una trituradora móvil sobre ruedas?
Una planta sobre orugas se desplaza sobre orugas de acero con su propio sistema hidráulico y no requiere acceso por carretera ni vehículo de remolque. Puede operar en suelos de cantera sin preparar, terrenos blandos y pendientes pronunciadas donde las unidades sobre ruedas no pueden. Las trituradoras móviles sobre ruedas son más rápidas de transportar entre emplazamientos distantes por carreteras públicas, pero necesitan una superficie plana y estable para operar y un vehículo de remolque para su traslado.
¿Puede la planta operar en pendientes?
El tren de rodaje hidráulico sobre orugas permite un desplazamiento y funcionamiento seguros en pendientes de hasta aproximadamente 25-30°, según las condiciones del terreno. El bastidor tipo barco de bajo centro de gravedad mejora la estabilidad. Para un funcionamiento continuo en pendientes transversales pronunciadas, consulte con nuestros ingenieros de aplicaciones antes de la selección.
¿Con qué frecuencia necesita repostar el generador?
A plena carga, el grupo electrógeno de 300 kW consume normalmente entre 55 y 70 litros de diésel por hora. Un depósito de combustible estándar proporciona entre 8 y 12 horas de funcionamiento continuo por llenado. El consumo real depende de la carga de la trituradora, la velocidad de la cinta transportadora y la temperatura ambiente. El panel eléctrico estándar incluye una alarma de nivel de combustible.
¿Cuál es el rango de ajuste de CSS en la trituradora de mandíbulas?
El rango de CSS depende del modelo específico de trituradora de mandíbulas de la serie SC instalada. Como referencia, la serie SC96–SC120 admite un rango de CSS de aproximadamente 60–150 mm, ajustable mediante una cuña trasera con la máquina detenida. El ajuste hidráulico de CSS está disponible como opción para aplicaciones que requieren cambios frecuentes en el tamaño del producto.
¿Está disponible la monitorización remota?
Se puede añadir un módulo de monitorización remota opcional al armario de control de Schneider, que proporciona datos en tiempo real sobre la carga de la trituradora, la velocidad de la cinta transportadora, la potencia del generador y los códigos de error a través de una aplicación móvil o un panel web. Esto se recomienda para operaciones donde la planta funciona sin supervisión durante los cambios de turno o en ubicaciones remotas.
