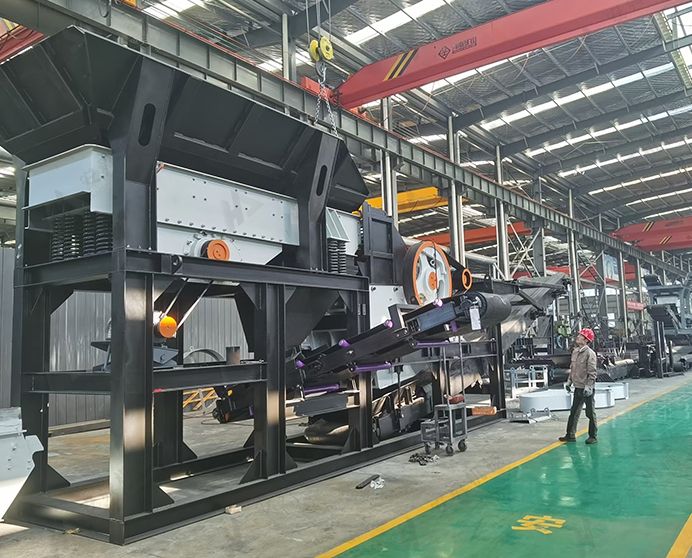

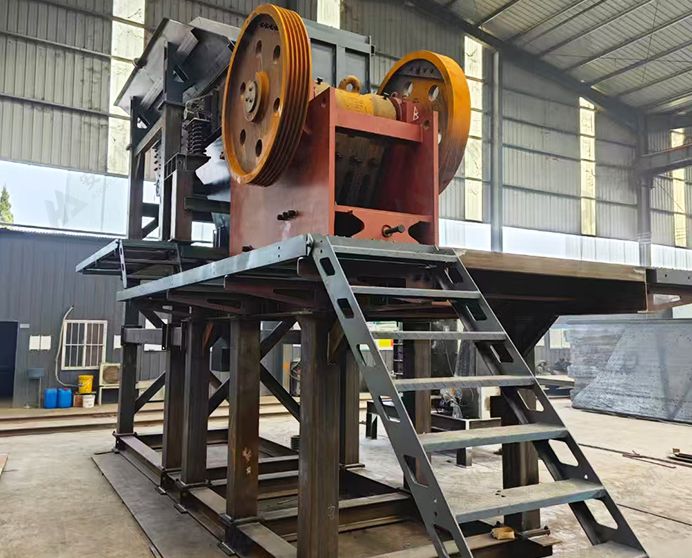

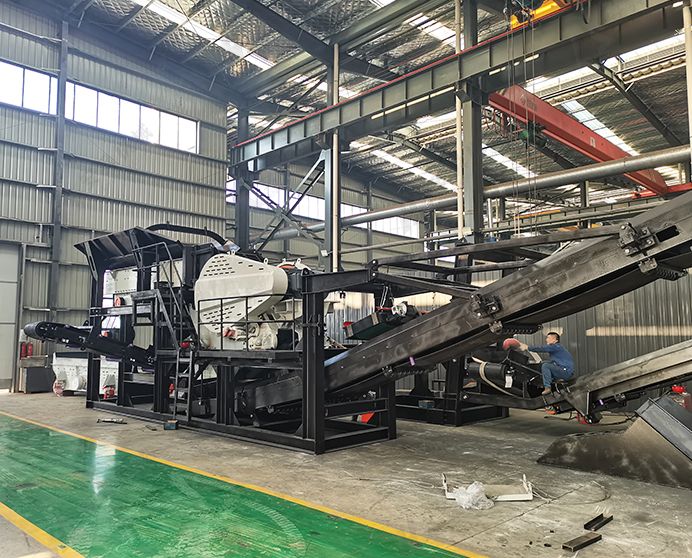

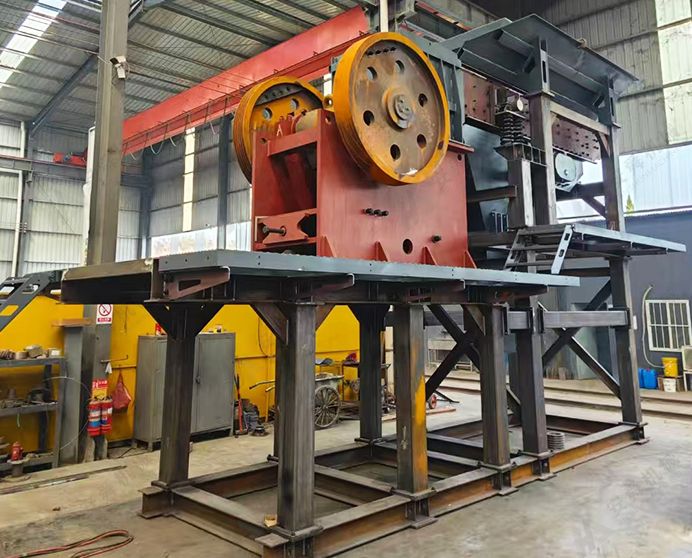

Planta modular de trituración de piedra con mandíb
Modelo: Serie SKPZ · Trituración primaria · Roca dura y mineral
-
Capacidad
15-100 t/h
-
Tamaño de alimentación
≤425 mm
-
Potencia
Opcional
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una planta modular de trituración de piedra con mandíbulas?
La planta modular de trituración de piedra con mandíbulas es una unidad prefabricada de trituración y cribado que integra alimentador vibratorio, trituradora de mandíbulas, criba vibratoria multicapa y cintas transportadoras en un único conjunto coordinado. A diferencia de un chasis móvil totalmente soldado, el diseño modular permite suministrar cada componente sobre el tipo de chasis más adecuado para cada aplicación: móvil sobre orugas para terrenos irregulares, móvil sobre ruedas para transporte por carretera o bastidor deslizante fijo para instalaciones permanentes o semipermanentes.
Hay dos configuraciones estándar disponibles. La SKPZ46-1548 combina un alimentador ZSW850×3000 con una trituradora de mandíbulas PE400×600 y una criba de tres pisos 3YK1548 para una producción de 15 a 60 t/h. La SKPZ57-1848 incorpora un alimentador ZSW960×3800, una trituradora de mandíbulas PE500×750 y una criba de cuatro pisos 4YK1848 para una producción de 50 a 100 t/h. La alimentación eléctrica puede provenir de la red eléctrica o de un grupo electrógeno integrado, según la disponibilidad en el lugar de trabajo.
Materiales aplicables
Granito, basalto, caliza, guijarros de río, cuarcita, diabasa, residuos de construcción y demolición, mineral de hierro, mineral de cobre.
Industrias
Extracción de canteras a pequeña y mediana escala, producción de arena y grava, construcción de caminos rurales, reciclaje de residuos de construcción y demolición, servicios de trituración por contrato, minería en zonas remotas
Especificaciones técnicas
|
Parámetros técnicos de la planta modular de trituración de piedra con trituradora de mandíbulas |
|||||||
|
Modelo |
Alimentador vibratorio |
Trituradora de mandíbulas |
Criba vibratoria |
Cinta transportadora |
Capacidad |
Sistema de alimentación |
Chasis |
|
SKPZ46-1548 |
ZSW850×3000 |
PE400×600 |
3YK1548 |
B650×10×3sets |
15-60tph |
Control eléctrico o generador Configurado según el sitio de trabajo |
Tipo móvil sobre orugas, sobre ruedas o con bastidor deslizante |
|
SKPZ57-1848 |
ZSW960×3800 |
PE500×750 |
4YK1848 |
B650×10×4sets |
50-100tph |
||
Características principales y ventajas
-

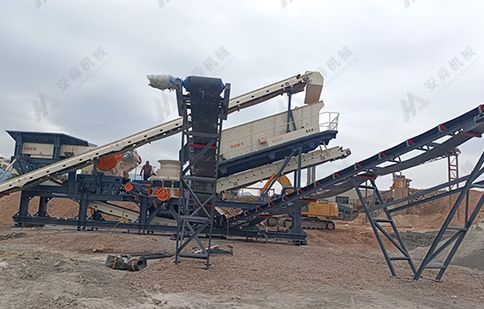

Configuración modular: diseñada para adaptarse a su lugar de trabajo
Cada planta se ensambla a partir de módulos estándar de alimentador, trituradora, criba y transportador, y luego se monta en el tipo de chasis que el lugar de trabajo realmente necesita: con orugas para terrenos blandos o inclinados, con ruedas para reubicación en autopistas o con un bastidor fijo para operación estacionaria.
-

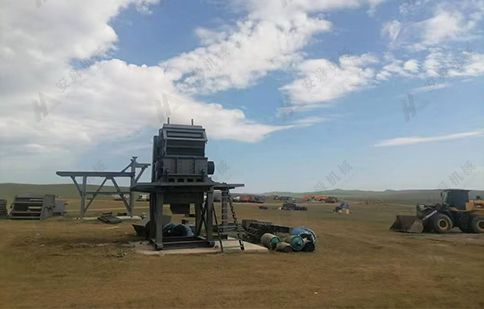

Elección de fuente de alimentación: red o generador
Configure la planta para el control eléctrico de la red donde exista infraestructura eléctrica, o especifique un grupo electrógeno a bordo para sitios remotos sin conexión a la red. Ambas opciones ejecutan los mismos accionamientos de alimentador, trituradora, criba y transportador sin modificaciones.
-

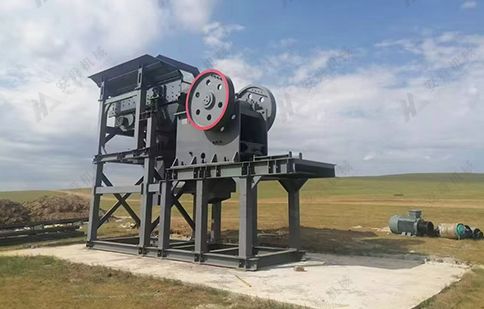

Cribado multiplataforma: varios productos en una sola pasada
Las cribas vibratorias 3YK1548 y 4YK1848 clasifican la producción de la trituradora en fracciones de varios tamaños en una sola pasada, lo que reduce la necesidad de una unidad de cribado posterior separada en líneas de producción más pequeñas.
-

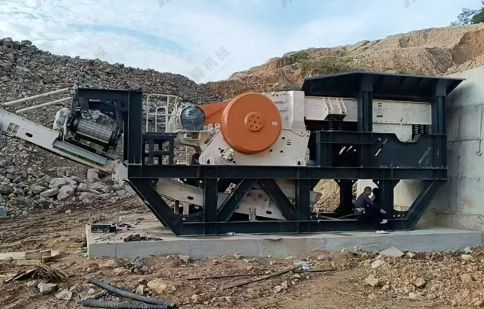

Diseño compacto de dos etapas: menor costo de capital
La combinación del alimentador, la trituradora y la criba en una unidad coordinada reduce la cantidad de máquinas compradas e instaladas por separado, lo que reduce el costo total de capital y el tiempo de instalación en comparación con el ensamblaje de una línea personalizada a partir de componentes individuales.
-

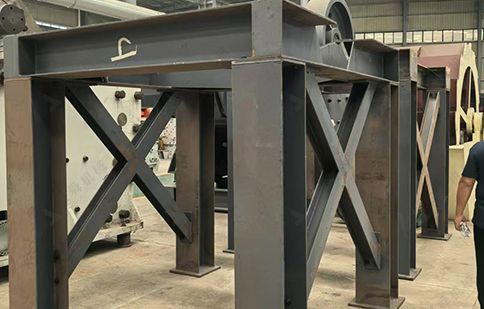

Rango de capacidad para operaciones pequeñas y medianas
Dos modelos estándar abarcan entre 15 y 100 t/h, lo que coincide con la escala de producción de pequeñas canteras, contratistas rurales y sitios de trituración satélites donde un tren de trituración móvil de tamaño completo sería sobredimensionado para el trabajo.
-

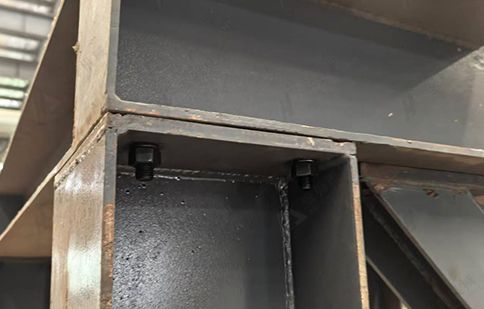

Núcleo de trituradora de mandíbulas de PE estándar: probado y útil
Ambas configuraciones utilizan la bien establecida trituradora de mandíbulas de la serie PE como unidad de trituración principal, lo que brinda acceso a piezas de desgaste ampliamente disponibles y a un mecanismo de trituración con un largo historial de servicio probado en el campo.
¿Cuál es el principio de funcionamiento de la planta trituradora de mandíbulas de piedra modular?
El material de alimentación se carga en la tolva del alimentador vibratorio, que lo dosifica a una velocidad controlada en la trituradora de mandíbulas serie PE. La trituradora de mandíbulas reduce el avance mediante compresión entre una placa de mandíbula fija y una mandíbula oscilante accionada excéntricamente. El producto triturado se descarga mediante una cinta transportadora sobre la criba vibratoria de varios pisos, que lo clasifica en varias fracciones de tamaño simultáneamente.
Cada plataforma de criba descarga su producto en una cinta transportadora dedicada, entregando el material dimensionado directamente a pilas separadas. El material de gran tamaño de la plataforma superior se puede enviar de regreso a la entrada de la trituradora para reprocesarlo o retirarlo para su manipulación por separado, según la configuración de la línea especificada en el pedido.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cómo elijo entre una máquina móvil sobre orugas, sobre ruedas o con bastidor de patines?
Elija la máquina móvil sobre orugas para terrenos blandos, inclinados o sin preparar, donde la planta deba reposicionarse con frecuencia. Elija la máquina móvil sobre ruedas cuando la planta necesite desplazarse por carretera entre diferentes lugares de trabajo y haya una superficie de trabajo plana en cada ubicación. Elija un bastidor de patines fijo para instalaciones permanentes o de larga duración donde el traslado sea poco frecuente; es la opción de chasis más económica y ofrece la base más estable para un funcionamiento continuo.
¿Cuál es la diferencia entre los dos modelos estándar?
El modelo SKPZ46-1548 utiliza una trituradora de mandíbulas PE400×600 más pequeña y una criba de tres pisos para una capacidad de 15 a 60 t/h, ideal para pequeñas canteras y contratistas. El modelo SKPZ57-1848 incorpora una trituradora de mandíbulas PE500×750 y una criba de cuatro pisos para una capacidad de 50 a 100 t/h, ideal para operaciones de tamaño mediano que requieren mayor rendimiento y una fracción de producto adicional.
¿Se puede personalizar la planta más allá de estas dos configuraciones estándar?
Sí. El diseño modular permite ajustar el alimentador, la trituradora, la criba y la cantidad de cintas transportadoras para adaptarlos al material de alimentación específico, la capacidad objetivo y la cantidad de fracciones de producto requeridas. Indíquenos el tamaño de la alimentación, la capacidad objetivo y la cantidad de productos que necesita, y nuestros ingenieros configurarán una disposición adecuada.
¿Cómo se selecciona la fuente de alimentación: red eléctrica o generador?
La fuente de alimentación se determina en la etapa de cotización según las condiciones de su emplazamiento. Si hay electricidad de la red disponible en el lugar de instalación, el control eléctrico es la opción más económica. Si el emplazamiento no tiene acceso a la red eléctrica o se traslada con frecuencia, se recomienda un grupo electrógeno a bordo para que la planta sea totalmente autosuficiente.
¿Cuál es el plazo de entrega típico?
El plazo de entrega depende de la configuración y del programa de producción actual. Las configuraciones estándar que utilizan los dos modelos mencionados suelen enviarse más rápido que las configuraciones totalmente personalizadas. Póngase en contacto con nuestros ingenieros de ventas e indíquenos la capacidad y el tipo de chasis que necesita para obtener una estimación de entrega específica.
