Planta de cribado sobre orugas
Modelo: Serie AT · Cribado · Residuos de construcción y piedra
-
Capacidad
80-500 t/h
-
Tamaño de alimentación
≤200 mm
-
Potencia
154 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una planta de cribado sobre orugas?

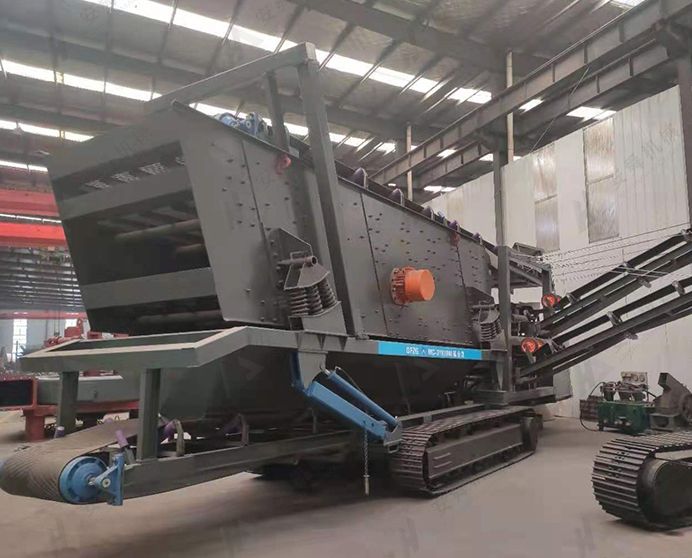

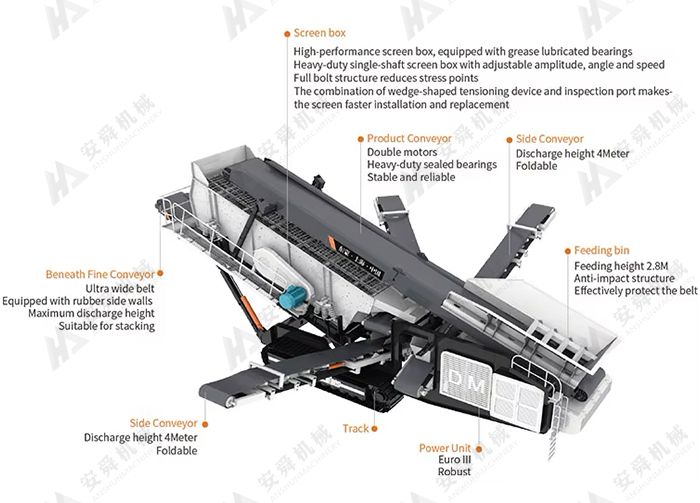

La planta de cribado sobre orugas monta una caja de cribado vibratorio de tres capas de alta resistencia sobre un chasis hidráulico de orugas de 40 toneladas, junto con una cinta transportadora de alimentación, cintas transportadoras de producto específicas para cada plataforma y una cinta transportadora bajo la criba. Todos los sistemas de accionamiento (criba, orugas y cintas transportadoras) funcionan con un único motor de 154 kW mediante motores hidráulicos, lo que proporciona a la planta total movilidad sin necesidad de conexión eléctrica externa.
Los modelos AT1860 y AT2160 comparten la misma configuración de cribado de tres capas y se diferencian únicamente en el ancho de la caja de cribado (1800 mm y 2100 mm respectivamente), lo que permite ajustar la capacidad al caudal de alimentación. Ambos admiten material de hasta 200 mm y lo clasifican en tamaños de cribado de 5 mm a 100 mm, produciendo hasta cuatro productos de diferentes tamaños en una sola pasada.
Materiales aplicables
Residuos de construcción y demolición, granito, basalto, guijarros de río, caliza, cuarcita, diabasa, mineral de oro.
Industrias
Reciclaje de residuos de construcción y demolición, extracción de áridos y canteras, minería de roca dura, minería de oro y metales, procesamiento de arena y grava, construcción de carreteras y ferrocarriles.
Especificaciones técnicas
|
Parámetros técnicos de la planta de cribado sobre orugas |
||
|
Modelo |
AT1860 |
AT2160 |
|
Cuadro de pantalla |
||
|
Dimensiones (mm) |
1800 x 6000, tres capas |
2100 x 6000, tres capas |
|
Tamaño de alimentación |
≤200 mm |
≤200 mm |
|
Tamaño de la malla |
5-100 mm |
5-100 mm |
|
Modo de accionamiento |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Marco |
||
|
Chasis sobre orugas con accionamiento hidráulico |
40T |
40T |
|
Estructura con forma de barco |
Soldadura de Q355 |
Soldadura de Q355 |
|
Cinta transportadora de alimentación |
||
|
Especificaciones |
B1000*11.2m |
B1000*11.2m |
|
Modo de transmisión |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Correa de lona de poliéster sin fin |
EP-200-B1000×4(4.5+1.5) |
EP-200-B1000×4(4.5+1.5) |
|
Cinta transportadora de una sola capa |
||
|
Especificaciones |
B650*6.4m |
B650*6.4m |
|
Altura de descarga |
3.6 m |
3.6 m |
|
Modo de accionamiento |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Correa de lona de poliéster sin fin |
EP-200-B1000×4(4.5+1.5) |
EP-200-B1000×4(4.5+1.5) |
|
Cinta transportadora de dos capas |
||
|
Especificaciones |
B650*7.5m |
B650*7.5m |
|
Altura de descarga |
3.5 m |
3.5 m |
|
Modo de accionamiento |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Cinta transportadora de tres capas |
||
|
Especificaciones |
B650*7.5m |
B650*7.5m |
|
Altura de descarga |
3.5 m |
3.5 m |
|
Modo de accionamiento |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Correa de lona de poliéster sin fin |
EP-200-B650×4(4.5+1.5) |
EP-200-B650×4(4.5+1.5) |
|
Cinta transportadora bajo la pantalla |
||
|
Especificaciones |
B1000*8.5m |
B1000*8.5m |
|
Altura de descarga |
3.6 m |
3.6 m |
|
Modo de accionamiento |
Accionamiento por motor hidráulico |
Accionamiento por motor hidráulico |
|
Correa de lona de poliéster sin fin |
EP-200-B1000×4(4.5+1.5) |
EP-200-B1000×4(4.5+1.5) |
|
Sistema de transmisión |
||
|
Motor + Caja de transferencia + Bomba |
Motor de 154 kW |
Motor de 154 kW |
|
Sistema eléctrico |
||
|
Gabinete de control eléctrico |
La pantalla muestra el monitoreo de los parámetros de funcionamiento del motor, el desplazamiento de las orugas y permite operar cada cinta transportadora de forma remota |
La pantalla muestra el monitoreo de los parámetros de funcionamiento del motor, el desplazamiento de las orugas y permite operar cada cinta transportadora de forma remota |
|
Hydraulic System |
||
|
Diferentes tipos de cilindros |
Cinta transportadora plegable, elevación de criba vibratoria |
Cinta transportadora plegable, elevación de criba vibratoria |
|
Bombas hidráulicas, válvulas y accesorios |
Grupo de válvulas proporcionales electrohidráulicas sensibles a la carga |
Grupo de válvulas proporcionales electrohidráulicas sensibles a la carga |
Características principales y ventajas
-

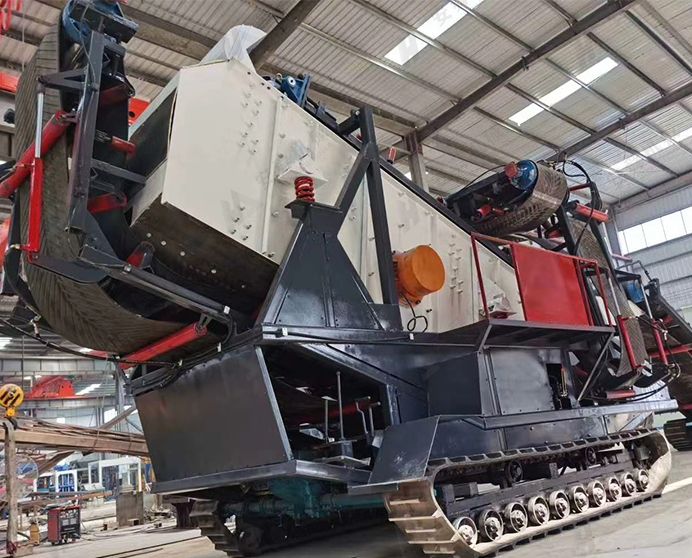

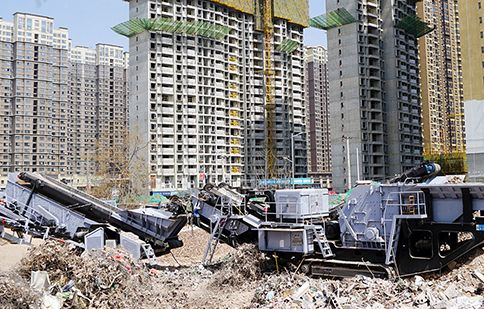

Criba de tres capas de alta resistencia: hasta 4 productos en una sola pasada
La caja de la criba vibratoria reforzada clasifica el material de alimentación en hasta cuatro fracciones de tamaño simultáneamente en sus tres pisos, satisfaciendo diversas necesidades de cribado, desde agregados gruesos hasta material fino, en una sola operación.
-

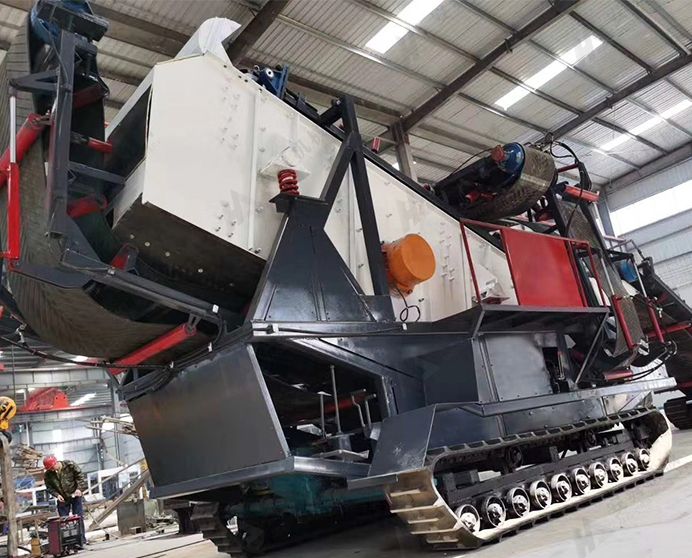

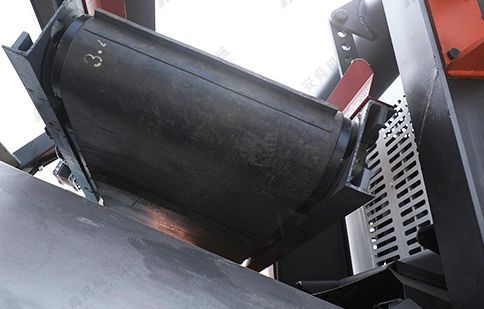

Transportadores hidráulicos plegables: compactos para el transporte
Los transportadores de producto, extra anchos y extra altos, se pliegan hidráulicamente para el transporte por carretera, reduciendo el tamaño de la planta sin necesidad de desmontaje manual, lo que simplifica la gestión del transporte entre obras.
-

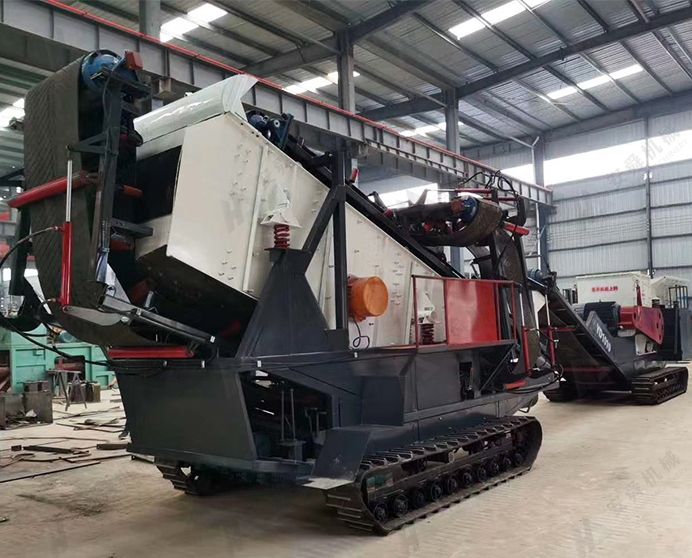

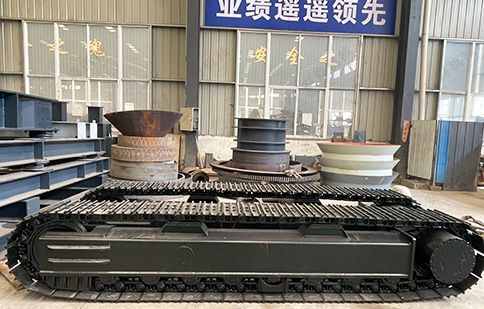

Doble sistema de propulsión: flexible para cualquier obra
La planta admite dos modos de propulsión, lo que permite al operador cambiar la fuente de alimentación según las condiciones de la obra: funcionamiento con el motor integrado en ubicaciones remotas o con alimentación externa cuando esté disponible, sin necesidad de realizar cambios mecánicos.
-

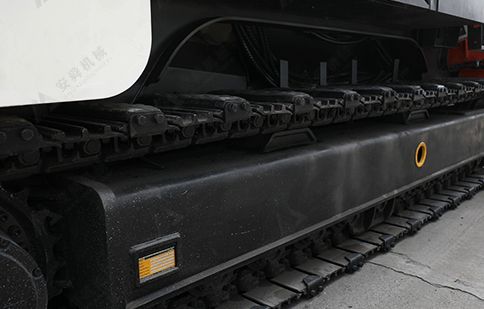

Elevación hidráulica de la criba: acceso rápido para el mantenimiento
La caja de la criba se eleva hidráulicamente, lo que proporciona un acceso libre a la parte inferior para la inspección, el reemplazo de la malla y la reparación, reduciendo el tiempo de inactividad por mantenimiento en comparación con las cribas que deben elevarse o retirarse manualmente.
-

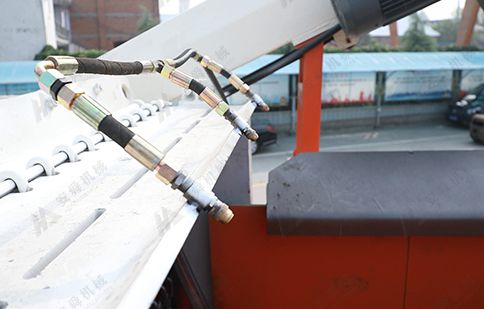

Control remoto inalámbrico para un solo operador: carga y movimiento autónomos
El control remoto inalámbrico del tren de rodaje de orugas permite que un solo operador cargue y descargue la planta de un remolque de plataforma y la reposicione en el sitio sin necesidad de personal en tierra, agilizando el traslado entre áreas de trabajo.
-

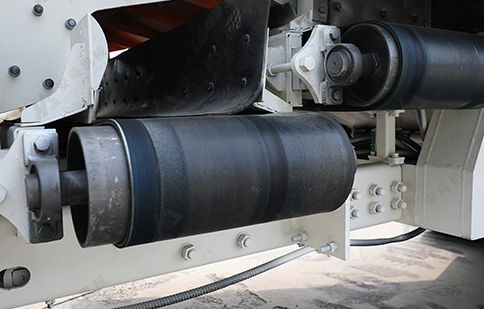

Compacto y homologado para carretera: mínimo espacio ocupado
La alta automatización y un diseño estructural compacto reducen los requisitos de apoyo en el terreno, y la configuración de transporte de la planta cumple con las regulaciones nacionales de transporte por carretera para un traslado sencillo entre sitios.
-

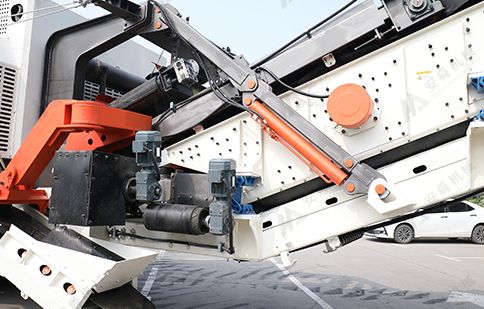

Chasis Q355 con forma de barco: adaptado a las condiciones de operación
El chasis principal utiliza chapa de acero estructural estándar nacional de la serie Q355, con una geometría y espesor de chapa seleccionados para adaptarse a las condiciones de operación y carga de material específicas del cliente.
¿Cuál es el principio de funcionamiento de la planta de cribado de orugas?
El material de alimentación, de hasta 200 mm, se carga en la cinta transportadora de alimentación, que lo lleva a la plataforma superior de la caja de cribado de tres capas. Los motores hidráulicos impulsan la criba mediante un movimiento vibratorio controlado, estratificando el material en cada plataforma según el tamaño de la malla. El material con un tamaño inferior al de la plataforma superior pasa a la segunda plataforma, y el proceso se repite hasta la tercera plataforma y la cinta transportadora inferior.
Cada plataforma descarga su fracción de producto en una cinta transportadora específica. Se utilizan cintas transportadoras de una, dos y tres capas, dispuestas a diferentes alturas de descarga para permitir la formación de hasta cuatro pilas separadas sin superposición. La cinta transportadora inferior transporta la fracción más fina que pasa por la plataforma inferior. El motor de 154 kW, la caja de transferencia y la bomba hidráulica suministran energía a todos los accionamientos del sistema, incluido el tren de rodaje de orugas para el reposicionamiento.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuántos productos puede producir la criba a la vez?
La criba de tres capas puede separar el material en hasta cuatro fracciones de tamaño en una sola pasada: tres provenientes de las plataformas de cribado y una fracción de finos de la cinta transportadora inferior. La cantidad real de productos utilizados depende de las cintas transportadoras configuradas para descargar en pilas separadas.
¿Cuál es la diferencia entre el AT1860 y el AT2160?
Ambos modelos comparten una configuración idéntica de criba de tres capas, chasis de orugas de 40 T y motor de 154 kW. La única diferencia es el ancho de la caja de cribado: 1800 mm en el AT1860 frente a 2100 mm en el AT2160, lo que le otorga al AT2160 una mayor capacidad de procesamiento para el mismo tamaño de material y rango de apertura de la criba.
¿Puede la planta funcionar detrás de una trituradora móvil en el mismo tren?
Sí. La planta de cribado sobre orugas se suele combinar con una trituradora de mandíbulas, de impacto o de cono sobre orugas, recibiendo el material triturado directamente de la cinta transportadora de descarga de la trituradora. Las alturas estándar de las cintas transportadoras son compatibles con la mayoría de las configuraciones de trituradoras móviles, y ambas unidades pueden reposicionarse juntas a medida que avanza el frente de trabajo.
¿Cómo se cambia la malla de la criba?
La caja de la criba se eleva hidráulicamente para exponer la parte inferior y acceder a la malla. Dependiendo del tipo de malla (panel de poliuretano, malla electrosoldada o caucho), un equipo de dos personas puede completar el cambio de la malla de toda la plataforma en un turno. No se requiere grúa ni equipo de elevación externo.
¿Qué opciones de alimentación están disponibles además del motor integrado?
La planta admite dos modos de accionamiento y puede funcionar con energía híbrida diésel-eléctrica o totalmente eléctrica, además del motor estándar de 154 kW, según la infraestructura eléctrica disponible en el lugar de trabajo. El cambio entre modos no requiere modificaciones mecánicas en el sistema hidráulico.
