planta móvil de trituración de mandíbulas europea
Modelo: Serie AL-C · Trituración primaria · Roca dura y mineral
-
Capacidad
100-395 t/h
-
Tamaño de alimentación
≤720 mm
-
Potencia
Opcional
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una planta móvil de trituración de mandíbulas europea?

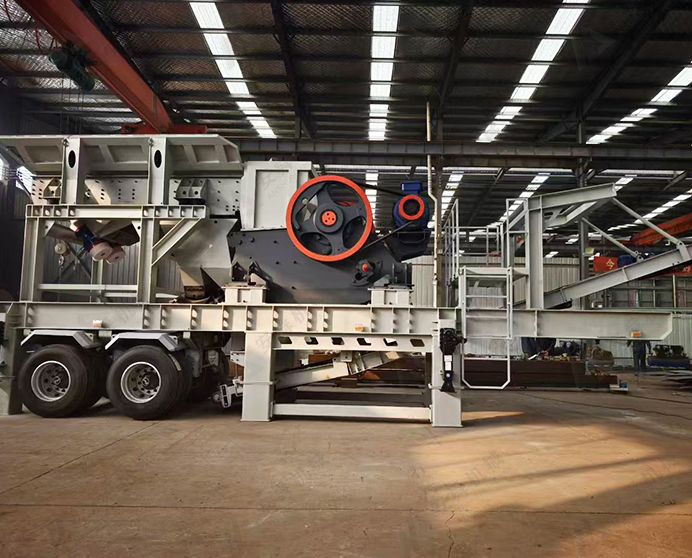

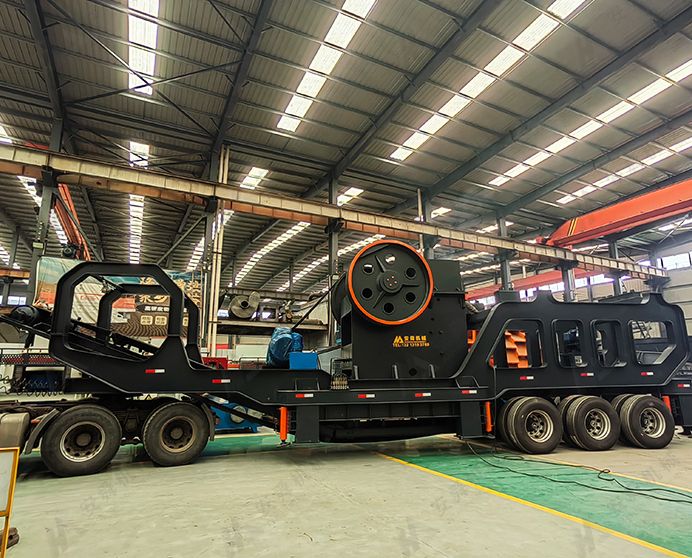

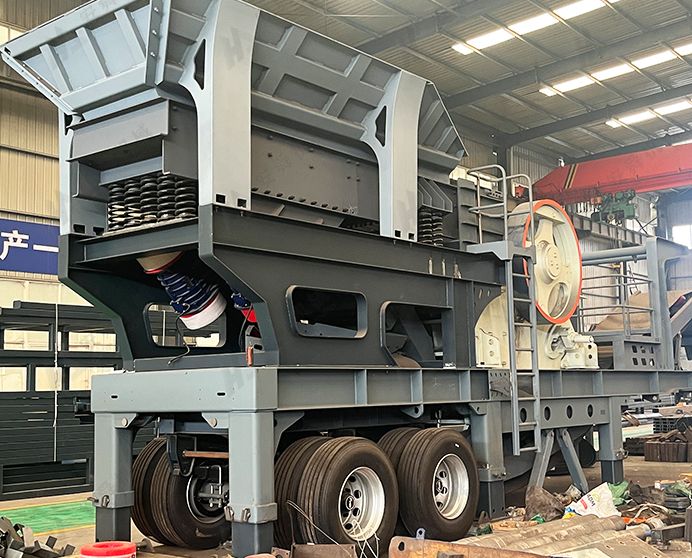

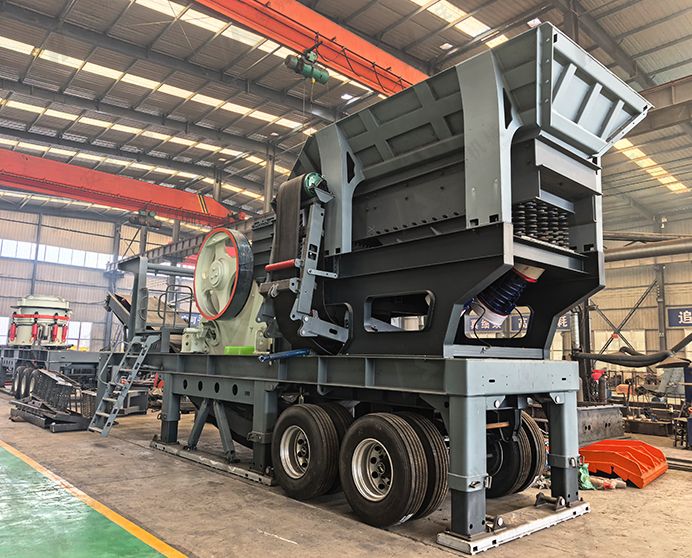

La planta móvil de trituración de mandíbulas europea (modelo AL116) integra un alimentador vibratorio de alta resistencia, una trituradora de mandíbulas europea C116 y una cinta transportadora de descarga principal en un chasis monocasco con ruedas, cubriendo la alimentación, la trituración primaria y el transporte del producto sin necesidad de equipos auxiliares. El chasis se remolca con un tractor semirremolque estándar y no requiere cimentaciones, lo que reduce la preparación del terreno a solo unas horas.
La trituradora de mandíbulas europea C116, componente principal de esta planta, está diseñada para ofrecer una alta fuerza de trituración, rigidez estructural y un rendimiento constante. Su geometría de mandíbulas optimizada proporciona una reducción de tamaño eficiente en una amplia gama de materiales duros y abrasivos, lo que convierte a esta planta en la etapa de trituración primaria ideal para aplicaciones de canteras, minería y reciclaje que exigen tanto rendimiento como fiabilidad.

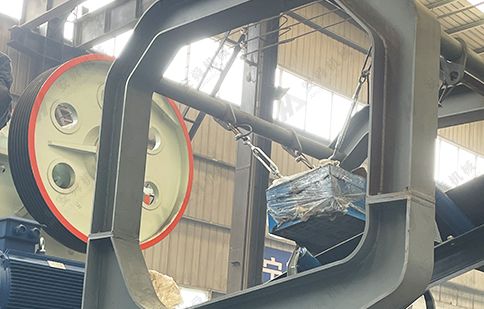

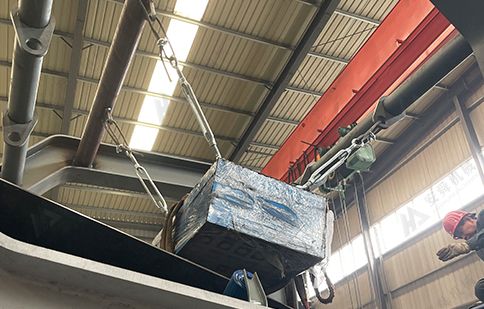

Un separador magnético integrado extrae automáticamente el metal ferroso de la cinta transportadora, esencial para el reciclaje de hormigón y residuos de demolición. Una cinta transportadora de descarga lateral gestiona el apilamiento o transfiere el producto a la siguiente etapa del circuito.
Materiales aplicables
Granito, basalto, caliza, guijarros de río, escombros de hormigón, residuos de demolición (C&D), material de fresado de carreteras.
Industrias
Canteras y Producción de Áridos,Minería de Roca Dura,Ingeniería de Carreteras, Ferrocarriles y Obras Hidráulicas,Procesamiento de Áridos Reciclados.
Especificaciones técnicas
|
Modelo |
AL116 |
|
Alimentador vibratorio |
|
|
Especificación |
ZSW1149 |
|
Potencia (kW) |
3.7*2 |
|
Trituradora de mandíbulas europea |
|
|
Especificación |
C116 |
|
Máx. Tamaño de alimentación (mm) |
132 |
|
Capacidad (t/h) |
700 |
|
Potencia (kW) |
190-625 |
|
Cinta transportadora principal |
|
|
Especificaciones |
B1000*8.7m |
|
Potencia (kW) |
11 |
|
Cinta transportadora de descarga lateral
|
|
|
Especificaciones |
B650*3.5m |
|
Potencia (kW) |
3 |
|
Separador magnético |
|
|
Especificaciones |
RCYD-10 |
|
Ejes |
2 |
Características principales y ventajas
-
Potente rendimiento de trituración
El diseño europeo de la trituradora de mandíbulas ofrece una alta relación de trituración y una gran capacidad de producción.
-
Cámara de trituración optimizada
La estructura de cavidad profunda admite tamaños de alimentación mayores y una mayor eficiencia de procesamiento.
-
Movilidad flexible
El diseño del chasis con ruedas permite un transporte cómodo por carretera y una rápida reubicación entre plantas.
-
Instalación rápida
La estructura móvil integrada reduce el trabajo de instalación y permite una rápida puesta en marcha de la producción.
-
Construcción estable y duradera
Fabricada con acero de alta resistencia Q355 para una excelente resistencia al impacto y una mayor vida útil.
¿Cuál es el principio de funcionamiento de la planta móvil europea de trituración de mandíbulas?
La materia prima se carga en el alimentador vibratorio ZSW1149 mediante una excavadora o un camión volquete. El alimentador proporciona un flujo regulado y uniforme a la entrada de la trituradora de mandíbulas C116 y prefiltra las partículas finas mediante su rejilla, protegiendo las placas de las mandíbulas de la interferencia de partículas finas y manteniendo el rendimiento a su capacidad nominal.
Dentro de la C116, la mandíbula fija y la mandíbula móvil trabajan conjuntamente: el eje excéntrico impulsa la mandíbula móvil en un movimiento hacia adelante, comprimiendo el material de alimentación contra la mandíbula fija hasta que se fractura. El material cae a través de la abertura de la mandíbula y sale a la cinta transportadora principal B1000. A medida que el producto avanza por la cinta, el separador magnético RCYD-10 extrae automáticamente el metal ferroso, descargándolo fuera del flujo del producto.
El producto triturado se descarga en la pila de almacenamiento de la cinta transportadora principal o se desvía a la cinta transportadora de descarga lateral B650 para su alimentación directa a una trituradora secundaria o a una pila de producto independiente. El tamaño de salida se ajusta modificando la configuración de la mandíbula (CSS, por sus siglas en inglés); un sistema de ajuste hidráulico permite realizar cambios de separación rápidos y sin herramientas.

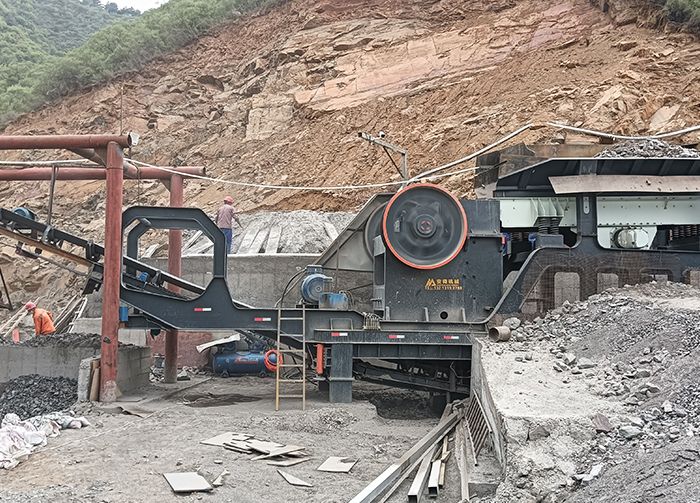

Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuál es la diferencia entre una trituradora de mandíbulas europea y una trituradora de mandíbulas estándar?
Las trituradoras de mandíbulas europeas (serie C) utilizan una cámara de trituración más profunda, una mayor excentricidad y un bastidor de acero soldado más rígido en comparación con las trituradoras de mandíbulas tradicionales de la serie PE. Esto aumenta la fuerza de trituración por carrera, reduce el desgaste improductivo y permite un mayor rendimiento con el mismo ancho de entrada, lo cual es especialmente relevante para materiales duros como el granito y el basalto.
¿Puede la AL116 funcionar como una planta independiente o necesita una trituradora secundaria?
La AL116 puede funcionar de forma independiente cuando el producto objetivo es agregado grueso (0–100 mm o más grueso). Para aplicaciones que requieren un producto más fino (balasto ferroviario, arena manufacturada o piedra de carretera de granulometría cerrada), se debe utilizar una trituradora de cono secundaria y una unidad de cribado. La cinta transportadora de descarga lateral de la planta está diseñada para alimentar directamente una unidad secundaria.
¿Con qué rapidez se puede ajustar la abertura de la mandíbula (CSS) para cambiar el tamaño del producto?
El ajuste del CSS en la trituradora C116 se realiza mediante el ajuste de cuñas en la parte trasera de la trituradora. Con el sistema de ajuste hidráulico opcional, los cambios de holgura se realizan en menos de 10 minutos y no requieren calces manuales. El ajuste estándar de cuñas tarda entre 20 y 30 minutos. Ambos métodos no requieren herramientas para el operador.
¿Cuál es la vida útil esperada de las placas de mandíbula en granito?
En granito con una dureza típica (200-250 MPa), la vida útil de las placas de mandíbula de acero al manganeso suele ser de 200 a 500 horas de funcionamiento, dependiendo de la granulometría de la alimentación y el ajuste del CSS. Los ajustes más finos del CSS y la alimentación irregular y angular aceleran el desgaste. Suministramos placas de mandíbula de manganeso OEM para todos los modelos de la serie C y recomendamos tener un juego de repuesto en planta.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
