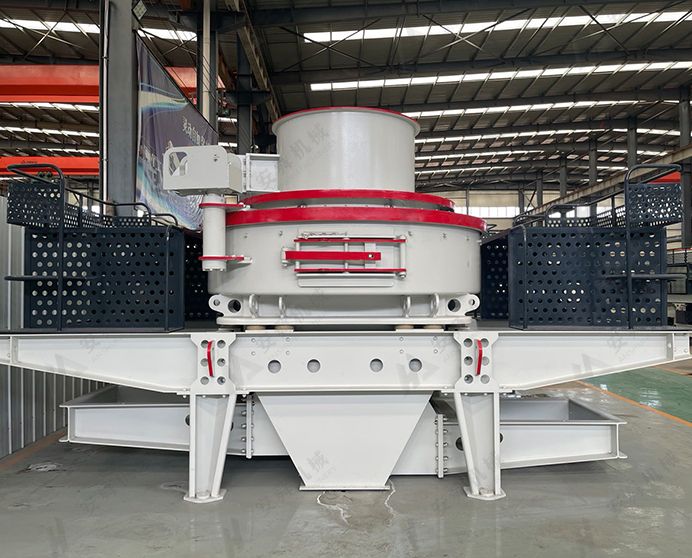

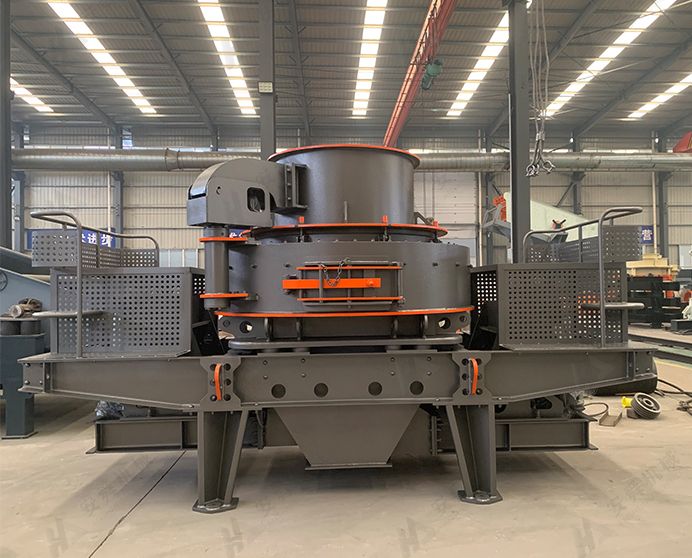

Máquina para la fabricación de arena 5X
Modelo: Serie 5X · Producción de arena · Roca dura y áridos
-
Capacidad
150-640 t/h
-
Tamaño de Alimentación
≤50 mm
-
Potencia
150-440 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto

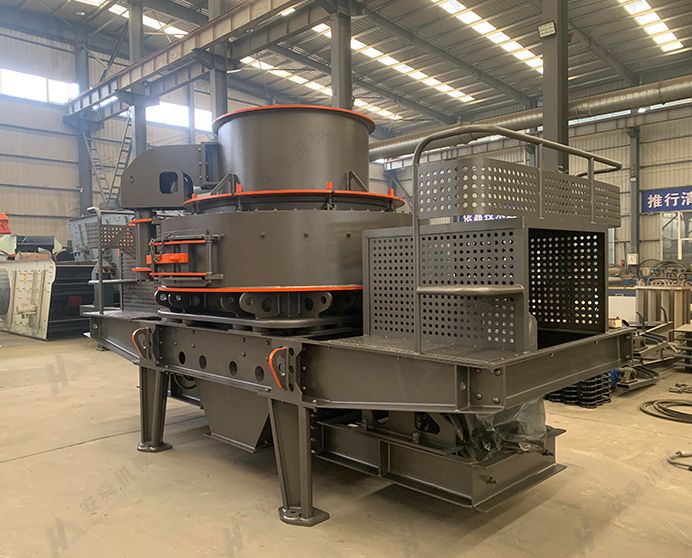

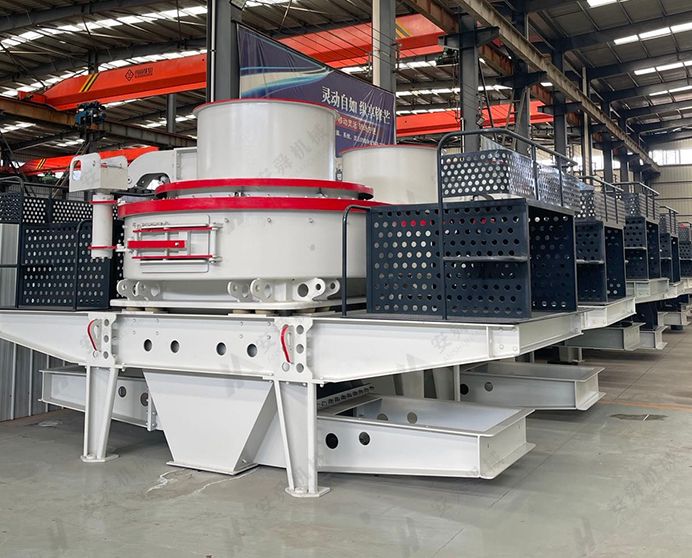

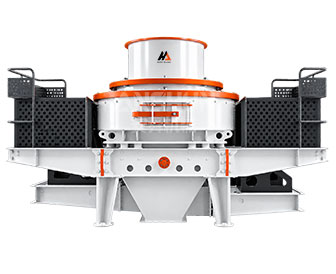

¿Qué es una máquina para la fabricación de arena 5X?
La máquina para la fabricación de arena 5X es una trituradora de impacto de eje vertical (VSI) de alta eficiencia, diseñada para la producción de arena manufacturada y el conformado de áridos. Mejorada con respecto a la plataforma VSI estándar, la serie 5X ofrece un mayor rendimiento en un tamaño más compacto gracias a un diseño de rotor de cavidad profunda optimizado y una distribución de alimentación mejorada, produciendo un producto cúbico bien graduado que cumple con los estrictos requisitos de forma y granulometría de aplicaciones de hormigón, asfalto y áridos de alta especificación.
Dos modos de alimentación cubren diferentes objetivos de producción: alimentación combinada central y lateral para un rendimiento máximo (150-640 t/h); y alimentación central para una granulometría más precisa (70–640 t/h en el modelo más grande). Cuatro modelos, del 5X7615 al 5X1145, abarcan desde etapas de acabado de canteras de tamaño medio hasta líneas de producción de arena de alta capacidad.
Materiales aplicables
Caliza, granito, basalto, guijarros de río, cuarcita, dolomita, rocas blandas a duras.
Industrias
Producción de arena manufacturada, procesamiento de áridos, plantas de hormigón y asfalto, ingeniería vial, ferroviaria e hidráulica, procesamiento de vidrio y minerales industriales.
Especificaciones técnicas
|
Modelo |
5X7615 |
5X8522 |
5X9532 |
5X1145 |
|
|
Capacidad (t/h) |
Alimentación en el centro y en los costados |
150~280 |
240~380 |
350~540 |
500~640 |
|
Alimentación central |
70~140 |
120~200 |
180~280 |
250~640 |
|
|
Mejor tamaño de alimentación (mm) |
Material blando |
35 |
40 |
45 |
50 |
|
Material duro |
30 |
35 |
40 |
45 |
|
|
Velocidad de rotación (rpm) |
1710~1900 |
1530~1700 |
4280-1550 |
1200~1390 |
|
|
Potencia del motor (kW) |
2×75 |
2×110 |
2×160 |
2x220 |
|
|
Dimensiones (L × An × Al) (mm) |
4100×2330×2300 |
4100×2500×2700 |
4560×2600×2900 |
5000×2790×3320 |
|
|
Fuente de alimentación |
380v,50Hz |
||||
|
Estación de lubricación con aceite ligero |
Potencia del motor de la bomba de aceite |
0.75kw |
|||
|
Protección de seguridad |
Suministro de aceite complementario mediante bomba doble; apagado automático en caso de falta de flujo de aceite; enfriamiento por aire; arranque con calefacción del motor en invierno |
||||
|
Potencia del sistema de calentamiento del tanque de aceite |
2KW |
||||
|
L x An x Al (mm) |
820×520×1270 |
||||
|
Nota: La capacidad de producción se mide tomando como referencia la piedra caliza de dureza media. Al mismo tiempo, también se ve afectada por factores como el tamaño de las partículas, el contenido de humedad y las propiedades del material. |
|||||
|
Especificaciones y parámetros de rendimiento |
|||||
|
Capacidad del tanque de aceite (L) |
Presión nominal (MPa) |
Caudal (L/min) |
Potencia (kW) |
Tensión del sistema de calentamiento eléctrico (V) |
Fluido |
|
240 |
0.63 |
8 |
0.31 |
220 |
Aceite para rodamientos 01132-46# |
Características principales y ventajas
-

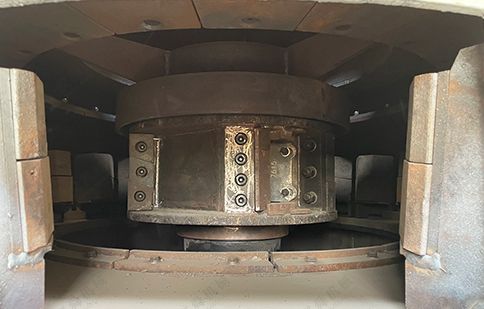

Rotor optimizado de cavidad profunda: mayor rendimiento, menor obstrucción
El rotor 5X utiliza una cavidad interna más profunda con orificios de alimentación más anchos que los diseños VSI estándar, lo que permite mayores caudales de material sin obstrucciones, incluso con alimentación ligeramente irregular. El resultado es un rendimiento constante a capacidad nominal: la mejora de eficiencia que diferencia al 5X de la plataforma VSI anterior.
-

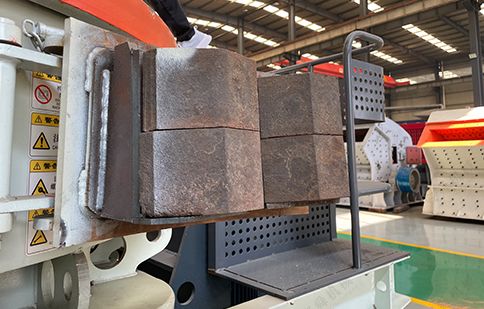

Trituración autógena roca sobre roca: menor coste de desgaste
El material de alimentación forma un revestimiento protector dentro de los conductos del rotor y el lecho rocoso circundante. Las partículas posteriores impactan este revestimiento en lugar de las superficies metálicas, lo que reduce drásticamente el desgaste de la punta del rotor y del yunque con alimentación abrasiva y disminuye el coste operativo por tonelada.
-

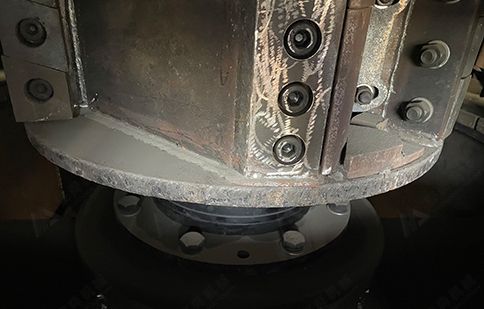

Modo de alimentación dual: control de rendimiento o granulometría
La alimentación central y lateral maximiza el flujo másico del rotor para la producción de arena de alto volumen. La alimentación solo central dirige todo el material a través del ojo del rotor para una velocidad de impacto más uniforme y una granulometría más precisa del producto. Los operadores seleccionan el modo según las especificaciones del producto deseado.
-
Accionamiento con doble motor: Velocidad estable del rotor bajo carga máxima
Dos motores comparten la carga del rotor en los cuatro modelos. Se mantiene una velocidad constante en la punta durante los picos de alimentación, sin la caída de velocidad que degrada la calidad del producto en las máquinas de un solo motor con alta utilización. La desconexión de un motor permite una desaceleración controlada en lugar de una parada repentina.
-

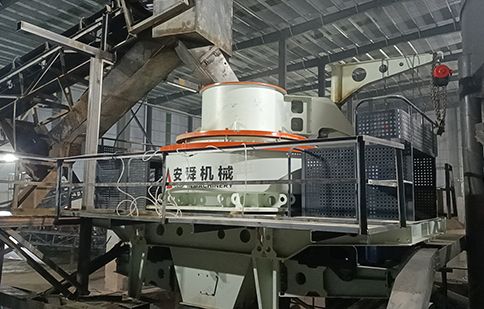

Estación de lubricación con aceite fino: Protección fiable de los rodamientos
Dos bombas de aceite proporcionan un suministro complementario: la falla de una bomba activa la conmutación automática, no el apagado. El apagado automático se activa al perder el flujo de aceite; la refrigeración por aire controla las temperaturas de funcionamiento; el calentamiento de autoarranque garantiza la viscosidad correcta del aceite en arranques en clima frío. Toda la protección de los rodamientos es pasiva y automática.
¿Cuál es el principio de funcionamiento de la máquina de fabricación de arena 5X?

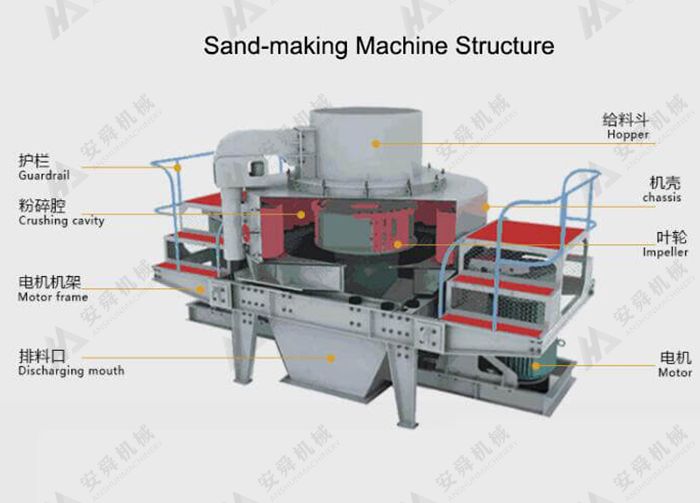

El material de alimentación entra en el rotor a través del ojo central (y los puertos laterales en modo combinado) y se acelera hacia afuera por la fuerza centrífuga a través de los profundos conductos del rotor. En la punta del rotor, el material se proyecta a alta velocidad contra el lecho de roca autógena circundante o el anillo de yunque. El impacto fractura las partículas a lo largo de los planos de clivaje naturales, produciendo un producto cúbico y bien formado con una granulometría controlada.
El rotor de cavidad profunda mantiene un revestimiento autógeno estable a velocidades de alimentación más altas que los diseños menos profundos, lo que permite mantener las condiciones de impacto roca contra roca durante el máximo rendimiento sin que se produzca la rotura del revestimiento que permite que el material entre en contacto con las superficies metálicas. La velocidad de la punta del rotor —y, por lo tanto, la finura del producto— se controla ajustando la frecuencia del motor de accionamiento a través del panel VFD. Una mayor velocidad produce más finos; una menor velocidad produce un producto más grueso. El ajuste se realiza desde el panel de control sin detener la máquina.

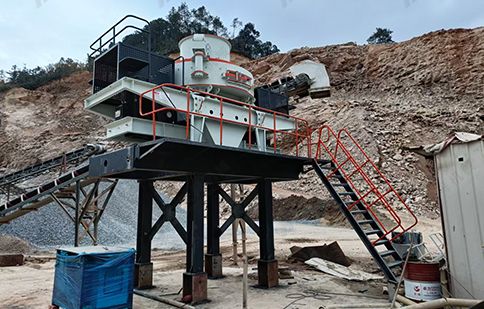

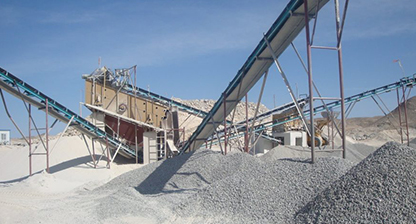

Solicitar cotizaciónCasos de aplicación
FAQ
¿En qué se diferencia la serie 5X de las series VSI y VSI6X estándar?
La VSI estándar es la plataforma original: de eficacia probada, rentable y con lubricación por agua. La 5X la mejora con un rotor de cavidad más profunda para un mayor rendimiento y una mejor geometría del puerto de alimentación que reduce las obstrucciones a altas velocidades de alimentación. La VSI6X es la serie de especificaciones superiores, con los rotores más grandes, lubricación por aire y la mayor capacidad máxima. Para nuevas instalaciones de tamaño mediano, la 5X es la opción recomendada para quienes desean actualizarse desde la VSI estándar; para las líneas de producción de mayor tamaño y alta utilización, la VSI6X es la opción óptima.
¿Qué causa el desgaste del revestimiento de la punta del rotor y cuándo debe reemplazarse?
Los revestimientos de la punta se desgastan cuando el revestimiento de roca autógena se rompe y el material de alimentación entra en contacto con el metal, generalmente durante el arranque antes de que se forme el revestimiento, durante las interrupciones de alimentación o cuando el material de alimentación es muy fino (con poco material de revestimiento disponible). En piedra caliza, los revestimientos de la punta suelen funcionar entre 300 y 500 horas. Con alimentación abrasiva más dura (granito, guijarros de río), 200–400 horas. Los revestimientos son reversibles: gírelos antes de reemplazarlos para duplicar su vida útil. Disponemos de juegos de revestimientos de punta OEM para todos los modelos 5X.
¿Se puede ajustar la velocidad del rotor mientras la máquina está en funcionamiento?
Sí, la velocidad de la punta se ajusta mediante el variador de frecuencia del motor desde el panel de control sin detener la máquina. Aumente la velocidad para obtener un producto más fino con mayor contenido de finos; reduzca la velocidad para obtener un producto más grueso. Ajuste en pequeños incrementos y espere de 10 a 15 minutos para que la granulometría del producto se estabilice antes de tomar muestras. El rango de velocidad por modelo se muestra en la tabla de especificaciones técnicas.
¿Cuál es la diferencia entre la estación de aceite fino 5X y la estación refrigerada por agua VSI?
La 5X utiliza una estación de lubricación de aceite fino refrigerada por aire: no requiere suministro de agua en el sitio, la instalación es menos compleja y no hay riesgo de contaminación por agua en el circuito de aceite. El sistema VSI estándar utiliza una estación refrigerada por agua que proporciona mayor capacidad de refrigeración para climas cálidos o ciclos de trabajo muy elevados, pero requiere un suministro de agua limpia y mantenimiento del intercambiador de calor. Para la mayoría de las instalaciones de canteras y plantas de áridos, la estación 5X refrigerada por aire es la solución más sencilla y práctica.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
