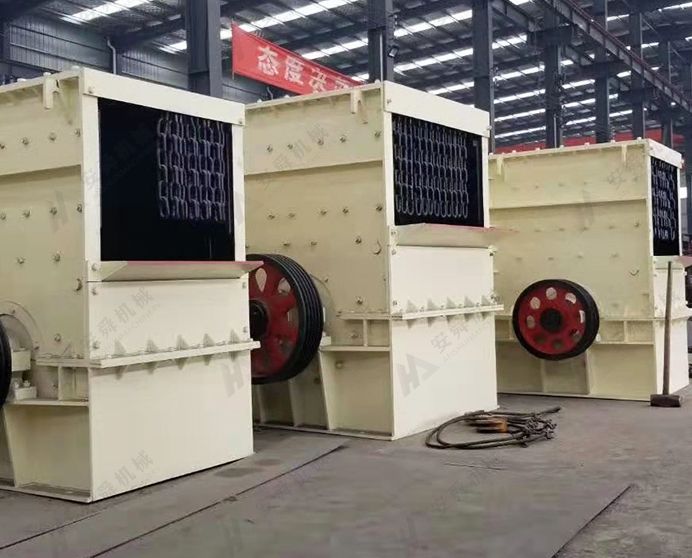

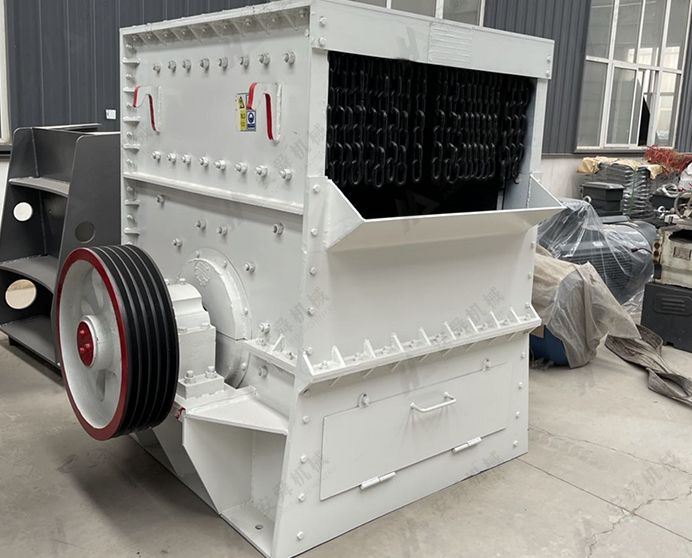

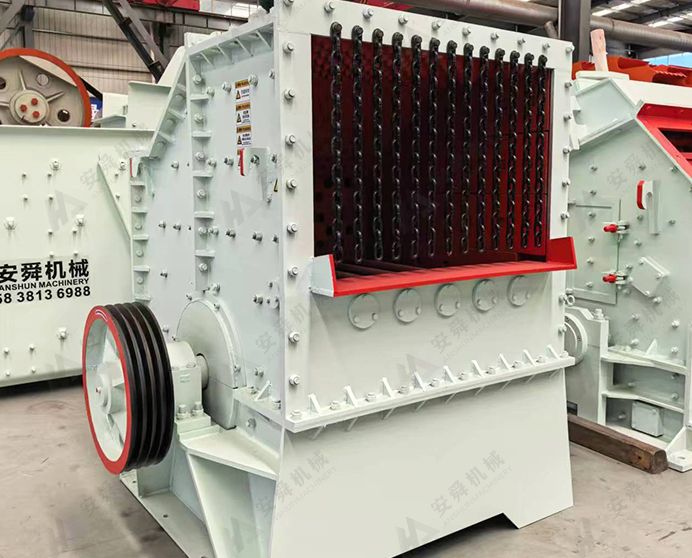

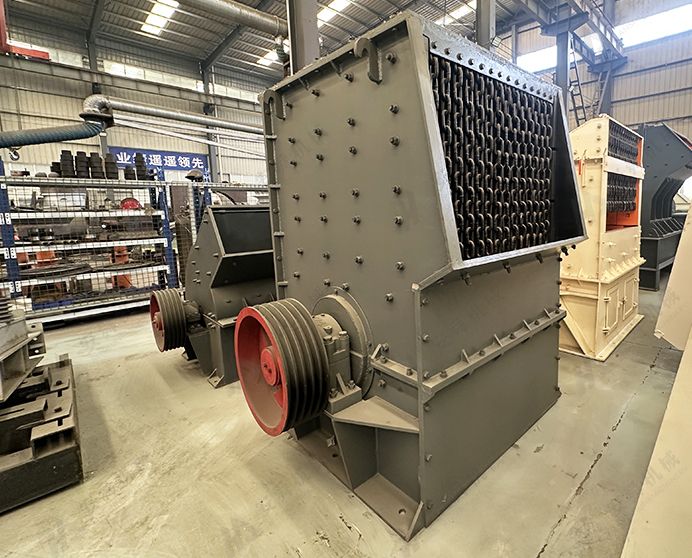

Trituradora de caja para piedra
Modelo: Serie Box · Trituración primaria y media · Caliza y carbón
-
Capacidad
50-400 t/h
-
Tamaño de Alimentación
≤1200 mm
-
Potencia
45-280 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una trituradora de caja para piedra?
La trituradora de caja para piedra es una trituradora de impacto compacta con estructura de caja, diseñada para la trituración primaria y secundaria de piedra y mineral con una resistencia a la compresión de hasta 300 MPa. Su nombre se debe a su estructura de acero rígida y completamente cerrada. La máquina alberga un rotor pesado equipado con martillos de impacto que rompen el material de alimentación mediante un impacto a alta velocidad contra el rotor y los revestimientos de trituración circundantes, lo que proporciona una alta relación de reducción en una sola etapa de trituración.
Siete modelos estándar cubren diámetros de rotor de 700 mm a 1800 mm y capacidades de 50 t/h a 400 t/h, con una capacidad de alimentación de hasta 1200 mm en la unidad más grande. El diseño de bastidor tipo caja maximiza la rigidez estructural en relación con el tamaño de la máquina, lo que hace que la trituradora de caja para piedra sea especialmente adecuada para aplicaciones de trituración móvil, estaciones primarias de canteras y operaciones donde el espacio de instalación es limitado.
Materiales aplicables
Caliza, granito, basalto, guijarros de río, dolomita, carbón, mineral blando a medio, residuos de construcción, todo tipo de piedra con resistencia a la compresión ≤300 MPa.
Industrias
Extracción de áridos y canteras, minería, ingeniería vial, ferroviaria e hidráulica, cemento y materiales de construcción, reciclaje de residuos de construcción y demolición, líneas de trituración móviles.
Especificaciones técnicas
|
Modelo |
700×1000 |
900×1200 |
1000×1000 |
1000×1200 |
1400×1400 |
1600×1600 |
1800×1800 |
|
Diámetro del rotor (mm) |
700 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
|
Longitud del rotor (mm) |
1000 |
1200 |
1000 |
1000 |
1400 |
1600 |
1800 |
|
Capacidad de producción (t/h) |
50-80 |
70-100 |
90-120 |
90-120 |
190-210 |
250-300 |
300-400 |
|
Tamaño de entrada (mm) |
≤500 |
≤800 |
≤800 |
≤900 |
≤1000 |
≤1000 |
≤1200 |
|
Para piedra |
Diversos tipos de piedra (resistencia a la compresión inferior a 300 MPa) |
||||||
|
Potencia (kW) |
45-55 |
75-90 |
75-90 |
90-110 |
132-160 |
160-210 |
210-280 |
Características principales y ventajas
-

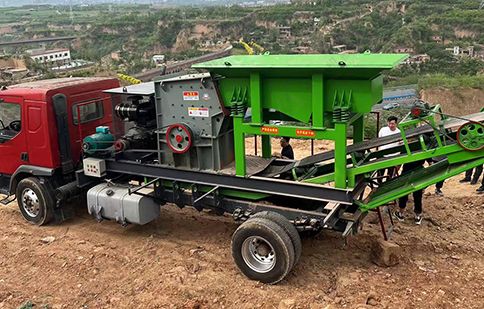

Estructura de bastidor rígido: alta resistencia y tamaño compacto
El bastidor de acero de sección rectangular, completamente cerrado, ofrece la máxima rigidez estructural para su tamaño. Su mayor rigidez reduce la flexión bajo cargas máximas de trituración, protegiendo los cojinetes y la alineación del rotor. Además, su diseño compacto convierte a la trituradora de caja para piedra en la opción práctica para el montaje en chasis móviles y para instalaciones primarias de cantera con espacio limitado.
-

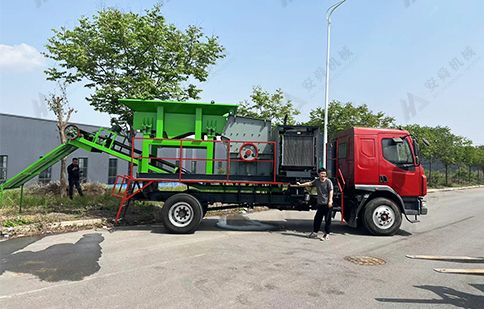

Amplia compatibilidad de materiales: resistencia a la compresión de hasta 300 MPa
Diseñada para piedra y mineral de hasta 300 MPa (una especificación superior a la de las trituradoras de martillos estándar), la trituradora de caja para piedra procesa una gama más amplia de materiales, desde caliza blanda y carbón hasta granito y basalto de dureza media, sin necesidad de una etapa de mandíbulas primaria independiente.
-

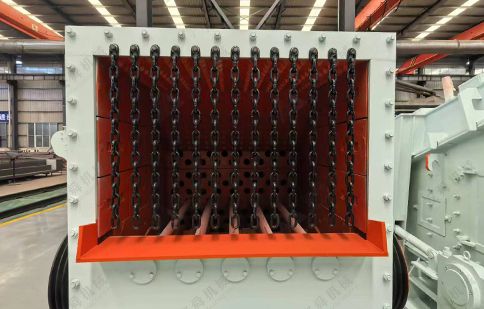

Alta relación de reducción: trituración gruesa a media en una sola etapa
La alta velocidad de la punta del rotor y la mínima holgura entre el martillo y el revestimiento proporcionan una alta relación de reducción en una sola pasada, reduciendo el tamaño de la alimentación hasta 1200 mm directamente a un producto apto para trituración secundaria o cribado directo, eliminando así una etapa de trituración intermedia y los costos operativos y de capital asociados.
-

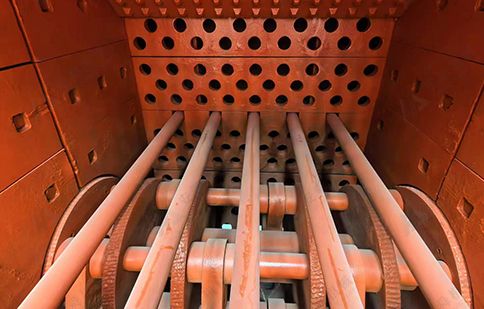

Siete tamaños de modelos: adaptados a la escala de la aplicación
Desde el compacto 700×1000 (50–80 t/h, 45–55 kW) hasta el robusto 1800×1800 (300–400 t/h, 210–280 kW), siete modelos estándar cubren aplicaciones en canteras, minas y reciclaje a cualquier escala. Los principios de diseño consistentes en toda la gama simplifican la capacitación del operador y la gestión de repuestos.

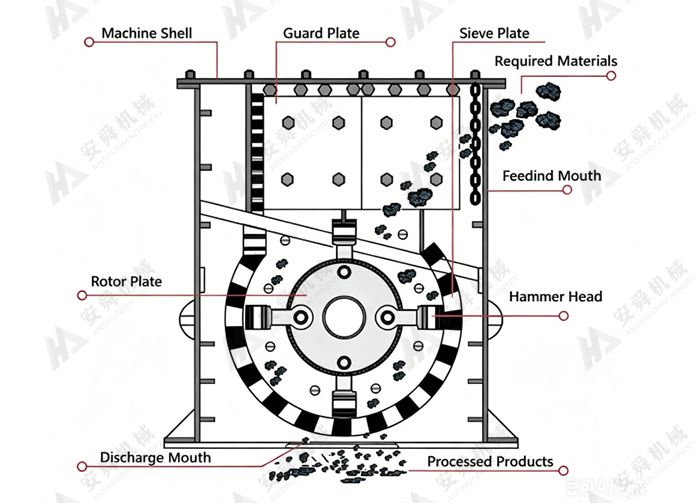

¿Cuál es el principio de funcionamiento de la trituradora de caja para piedra?
El material de alimentación entra en la cámara de trituración de sección rectangular desde arriba. El rotor, que gira a alta velocidad en sus puntas, impulsa los martillos hacia afuera mediante la fuerza centrífuga. Al entrar en el arco de los martillos, el material es golpeado a alta velocidad y proyectado contra los revestimientos de las paredes de la cámara. El material rebota hacia la trayectoria del rotor y vuelve a ser golpeado, reduciendo progresivamente el tamaño de las partículas de mayor a menor, hasta que pasa por la abertura de descarga inferior y sale a la cinta transportadora.
El tamaño de la descarga se controla ajustando la distancia entre las puntas de los martillos y la rejilla o el revestimiento inferior. La estructura de caja completamente cerrada contiene todo el material dentro de la zona de trituración, minimizando la emisión de polvo y ruido en comparación con las trituradoras de impacto de estructura abierta; una ventaja en entornos urbanos o canteras con restricciones ambientales.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuál es la diferencia entre una trituradora de caja para piedra y una trituradora de impacto estándar (serie PF)?
La trituradora de caja para piedra utiliza una estructura de caja rígida completamente cerrada que proporciona mayor rigidez estructural en un tamaño más compacto que la serie PF, lo que la hace más adecuada para montaje móvil e instalaciones con espacio limitado. La serie PF utiliza una estructura más grande de perfil abierto, optimizada para facilitar el acceso para el mantenimiento y ofrecer un mayor rendimiento máximo en instalaciones fijas. Ambas funcionan con el mismo principio de impacto; la elección depende de la distribución del sitio, los requisitos de movilidad y la escala de producción.
¿Puede la trituradora de caja para piedra procesar materiales con una resistencia a la compresión superior a 300 MPa?
El límite de resistencia a la compresión nominal es de 300 MPa. Por encima de este valor, el desgaste de los martillos y el revestimiento aumenta significativamente y el costo operativo se eleva considerablemente. Para materiales consistentemente duros (cuarcita, granito con alto contenido de sílice), una etapa secundaria con trituradora de mandíbulas o de cono resulta más económica. Si su material supera ocasionalmente los 300 MPa, contáctenos con sus datos de alimentación para obtener una estimación de la vida útil.
¿Cómo se ajusta el tamaño de la descarga?
El tamaño de la descarga se ajusta regulando la distancia entre las puntas de los martillos y la rejilla de descarga inferior o la placa trituradora. El ajuste requiere detener la máquina. Para aplicaciones que requieren cambios frecuentes de tamaño, planifique los ajustes durante los periodos de mantenimiento programados. El mecanismo de ajuste es accesible a través de las puertas de inspección laterales sin necesidad de desmontar el rotor.
¿Es la trituradora de caja de piedra adecuada para material húmedo o pegajoso?
Se procesa con un contenido de humedad moderado (hasta aproximadamente un 8-10 %) sin una pérdida significativa de rendimiento. El material muy húmedo o pegajoso (material arcilloso, carbón húmedo o residuos de demolición saturados) puede provocar la acumulación de material en el rotor y las paredes de la cámara, reduciendo el rendimiento y aumentando la frecuencia de limpieza. Para material constantemente húmedo, consulte con nosotros sobre el preacondicionamiento del material o un diseño de trituradora tolerante a la humedad antes de la compra.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
