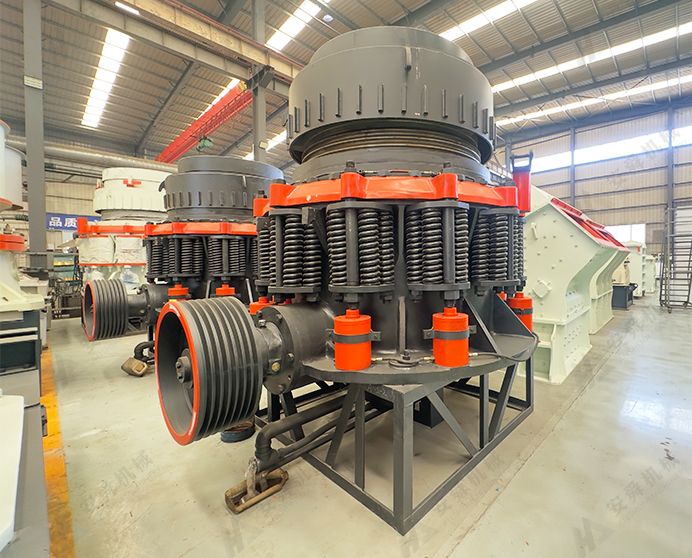

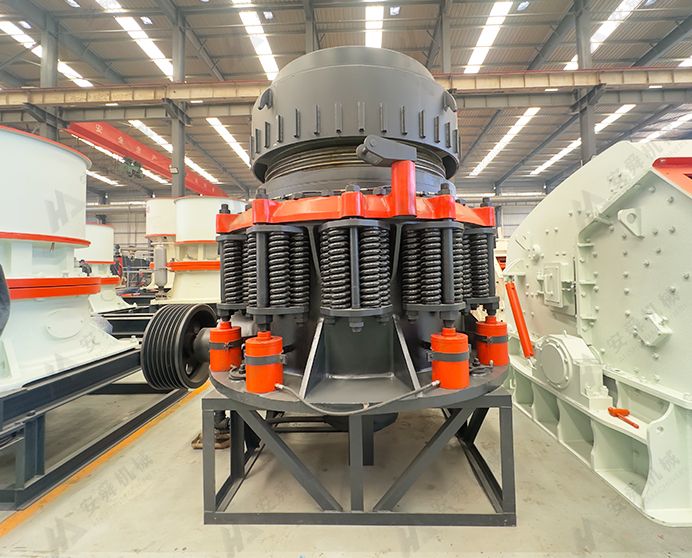

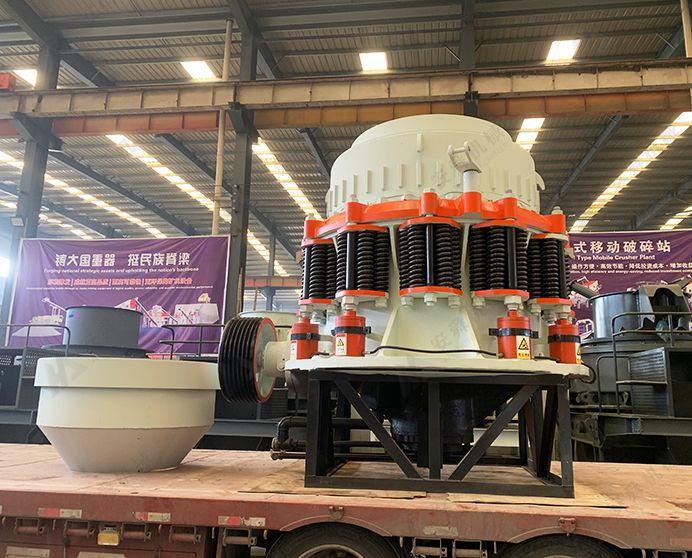

Trituradora de Cono de Resorte
Modelo: Serie CS · Trituración secundaria y terciaria · Roca dura y mineral
-
Capacidad
45-1270 t/h
-
Tamaño de Alimentación
≤334 mm
-
Potencia
75-315 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una Trituradora de Cono de Resorte?
La Trituradora de Cono de Resorte CS Efficiency es una trituradora de compresión de eficacia probada, diseñada para la trituración secundaria y terciaria de roca dura y semidura. La protección contra sobrecarga de resorte, el diseño que convirtió a la trituradora de cono en el estándar de la industria para aplicaciones de áridos y minería, abre automáticamente el sistema CSS para permitir el paso de objetos no triturables y lo reinicia sin intervención del operador, protegiendo la máquina de hierro extraño y picos de alimentación repentinos.
Seis modelos, desde el CS75B hasta el CS400B, cubren diámetros de cono desde 900 mm hasta 2134 mm y capacidades desde 45 t/h hasta 1270 t/h. Cada modelo está disponible en configuraciones de cavidad fina, media y gruesa para adaptarse a la etapa de trituración y al tamaño de producto deseado. El diseño más sencillo del cono de resorte, sin sistema hidráulico (menos componentes, sin unidad de potencia hidráulica, ajuste CSS simple), lo convierte en la opción preferida para operaciones donde la simplicidad del mantenimiento y la reducción de costos de capital son prioritarias.
Materiales aplicables
Granito, basalto, cuarcita, guijarro de río, mineral de hierro, caliza, roca dura-media ≤350 MPa.
Industrias
Minería de metales, canteras de roca dura, producción de áridos y arena, ingeniería vial, ferroviaria e hidráulica, cemento y materiales de construcción.
Especificaciones técnicas
|
Modelo |
Diámetro del cono móvil (mm) |
Cavidad |
Apertura de alimentación (mm) |
Outlet Size Can Be Adjusted(mm) |
El tamaño de la salida se puede ajustar (mm) |
Potencia del motor (kW)) |
Peso (t) |
Dimensiones totales (mm) |
|
|
Tamaño cerrado (mm) Tamaño abierto (mm) |
Tamaño cerrado (mm) Tamaño abierto (mm) |
||||||||
|
CS75B |
900(3') |
Fino |
83 |
102 |
9-22 |
45-91 |
75 |
15 |
2821 × 1880 × 2164 |
|
Grueso |
159 |
175 |
13-38 |
59-163 |
|||||
|
CS110B |
1200(4') |
Fino |
127 |
131 |
9-31 |
63-188 |
110 |
20 |
2821 × 1974 × 2651 |
|
Medio |
156 |
156 |
13-38 |
100-200 |
|||||
|
Grueso |
178 |
191 |
19-51 |
141-308 |
|||||
|
CS160B |
1295(41/4') |
Fino |
109 |
137 |
13-31 |
109-181 |
160 |
27 |
2800 × 2342 × 2668 |
|
Medio |
188 |
210 |
16-38 |
132-253 |
|||||
|
Grueso |
216 |
241 |
19-51 |
172-349 |
|||||
|
CS220B |
1395 |
Fino |
155 |
173 |
19-45 |
120-200 |
220 |
31 |
3360 × 2650 × 3050 |
|
Medio |
188 |
198 |
22-50 |
150-300 |
|||||
|
Grueso |
230 |
245 |
25-65 |
200-400 |
|||||
|
CS240B |
1650(51/2') |
Fino |
188 |
209 |
16-38 |
181-327 |
315 |
55 |
3911 × 2870 × 3771 |
|
Medio |
213 |
241 |
22-51 |
258-417 |
|||||
|
Grueso |
241 |
268 |
25-64 |
299-635 |
|||||
|
CS400B |
2134(7') |
Fino |
253 |
278 |
19-38 |
281-726 |
110 |
110 |
4613 × 3251 × 4732 |
|
Medio |
303 |
334 |
25-51 |
608-998 |
|||||
|
Grueso |
334 |
369 |
31-64 |
789-1270 |
|||||
Características principales y ventajas
-
Eje principal forjado en 42CrMo: Resistencia, tenacidad y templabilidad profunda
El eje principal está forjado en acero de aleación de cromo-molibdeno 42CrMo. El forjado produce una estructura granular densa y sin defectos; la aleación de cromo-molibdeno proporciona una alta resistencia, tenacidad y templabilidad combinadas para soportar cargas de compresión excéntricas pesadas, muy superiores a las de los aceros al carbono o de baja aleación.
-
Cojinete excéntrico de aleación de cobre: Baja fricción y mayor vida útil
El manguito excéntrico se desliza sobre cojinetes de aleación de cobre diseñados para un movimiento oscilante continuo de alta carga. Ofrecen menor fricción y una resistencia al desgaste superior a la de las alternativas ferrosas, lo que prolonga la vida útil del cojinete y reduce el calor durante un funcionamiento continuo de alta exigencia.
-
Placas de revestimiento de Mn18 con alto contenido de manganeso: Máximo endurecimiento por deformación
El manto y la concavidad están fundidos en acero Mn18 con alto contenido de manganeso. El elevado contenido de manganeso maximiza la respuesta al endurecimiento por deformación: la superficie del revestimiento se endurece progresivamente durante el servicio, mientras que el núcleo mantiene su resistencia, ofreciendo una vida útil más larga que el Mn13 estándar en aplicaciones con materiales duros y abrasivos.
-

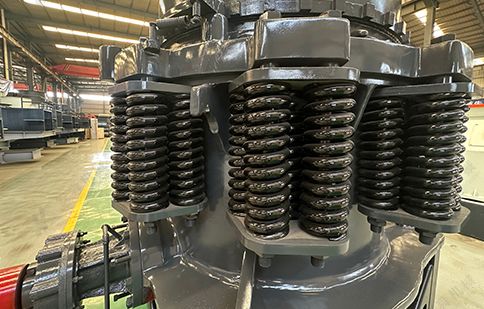

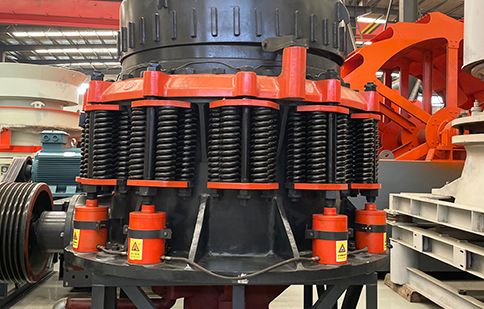

Protección contra sobrecarga por resorte: sencilla, fiable y con reinicio automático
Un anillo de resortes de compresión rodea el conjunto del recipiente y actúa como un fusible mecánico. Cuando un objeto no triturable entra en la cámara, los resortes permiten que el recipiente se eleve, abriendo el CSS para que pase el objeto. Los resortes se reinician automáticamente cuando el objeto sale, sin necesidad de intervención manual ni sistema hidráulico.
-

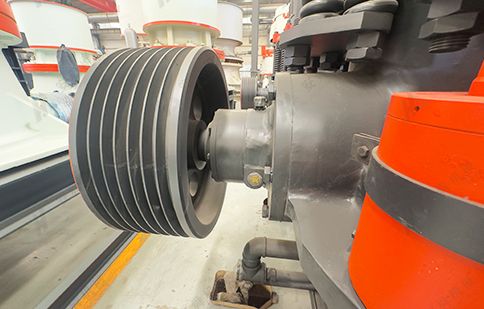

Estructura sencilla: menor coste y mantenimiento más fácil
Sin unidad de potencia hidráulica, sin controlador PLC, con menos componentes en general. El ajuste del CSS es mecánico mediante el anillo de ajuste, lo que facilita su uso para cualquier equipo de mantenimiento. La menor inversión inicial y el mantenimiento in situ más sencillo hacen del cono de resorte la opción práctica para operaciones con presupuestos ajustados y emplazamientos remotos con soporte técnico limitado.
-
Opciones de cavidad fina/media/gruesa: una máquina, múltiples etapas
Cada modelo CS-B ofrece hasta tres configuraciones de cavidad, desde la trituración secundaria gruesa (alimentación grande, CSS amplia) hasta la trituración terciaria fina (alimentación pequeña, CSS ajustada). La selección de la cavidad al realizar el pedido permite adaptar la máquina a su posición específica en el circuito de trituración.

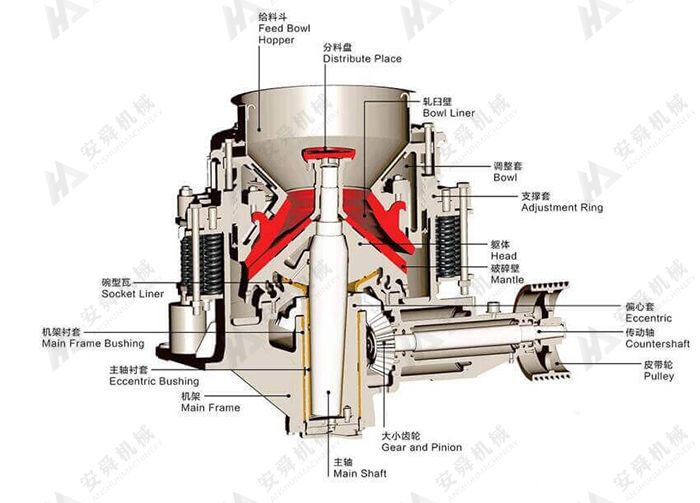

¿Cuál es el principio de funcionamiento de la trituradora de cono de resorte CS?
El material de alimentación entra en la cámara de trituración entre el manto (cono móvil) y la cóncava (cono fijo). El manguito excéntrico impulsa el eje principal con un movimiento oscilante: en cada carrera de avance, el manto comprime el material contra la cóncava y lo fractura; en la carrera de retroceso, el material fracturado cae a través de la abertura de la trituradora de cono de resorte y sale a la cinta transportadora de descarga.
El anillo de ajuste, sostenido por resortes de compresión, controla la trituradora de cono de resorte elevando o bajando la posición de la cóncava. Para ajustar la trituradora de cono de resorte, el operador gira el anillo de ajuste mediante el motor de ajuste o manualmente, abriendo o cerrando la abertura según sea necesario. Si un objeto no triturable entra en la cámara, la fuerza de trituración supera la precarga del resorte, la cuba se eleva para pasar el objeto y los resortes la devuelven automáticamente a la posición establecida.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuál es la principal ventaja práctica de una trituradora de cono de resorte sobre una trituradora de cono hidráulica?
Simplicidad y costo. No requiere mantenimiento de la unidad de potencia hidráulica, programación del PLC ni reemplazo de sellos hidráulicos. El ajuste del CSS es mecánico y puede ser realizado por cualquier técnico de mantenimiento. El precio de compra inicial es menor y se requieren menos repuestos en planta. Para materiales de dureza media en operaciones con recursos de mantenimiento limitados, el cono de resorte ofrece un rendimiento fiable con el menor costo total de propiedad.
¿Cómo se ajusta el CSS en una trituradora de cono de resorte?
El cóncavo está montado sobre un anillo de ajuste que se enrosca en el bastidor principal. Al girar el anillo en el sentido de las agujas del reloj, se cierra el CSS; al girarlo en sentido contrario, se abre. En los modelos CS-B, el motor de ajuste gira el anillo a demanda. También es posible el ajuste manual con una llave. La máquina debe estar en funcionamiento (o detenida para un ajuste menor) antes de bloquear el anillo con los cilindros de bloqueo.
¿Con qué frecuencia se deben reemplazar los revestimientos de Mn18 en granito?
En granito (200–260 MPa), los revestimientos de Mn18 suelen funcionar entre 500 y 900 horas antes de requerir reemplazo, dependiendo del CSS y la granulometría de la alimentación. Planifique los cambios durante las ventanas de mantenimiento programadas. Disponemos de juegos de manto y cóncavo OEM Mn18 para todos los modelos CS-B; mantenga un juego de repuesto en sus instalaciones.
¿Puede un cono de resorte procesar un alto contenido de hierro en aplicaciones de demolición o reciclaje?
Los conos de resorte pueden procesar hierro ocasionalmente mediante el mecanismo de sobrecarga del resorte, pero un alto contenido de hierro (como el que se encuentra en residuos de construcción y demolición o en hormigón armado) acelerará la fatiga del resorte y el desgaste del revestimiento. Para aplicaciones de reciclaje con un contenido significativo de metal, un cono hidráulico con reinicio automático del CSS o una trituradora de impacto con separador magnético es la solución más duradera. Contáctenos para analizar la composición específica de su alimentación.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
