Trituradora de impacto CS5X
Modelo: Serie CS5X · Trituración media · Roca de baja dureza
-
Capacidad
250-2000 t/h
-
Tamaño de alimentación
≤1300 mm
-
Potencia
250-1200 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto

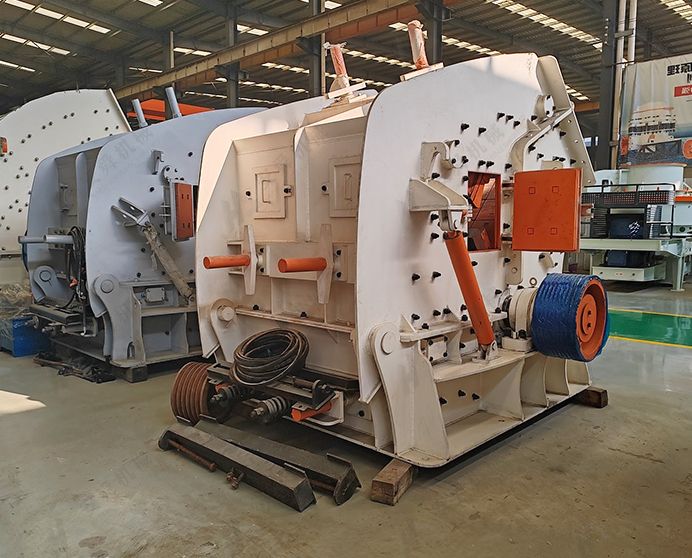

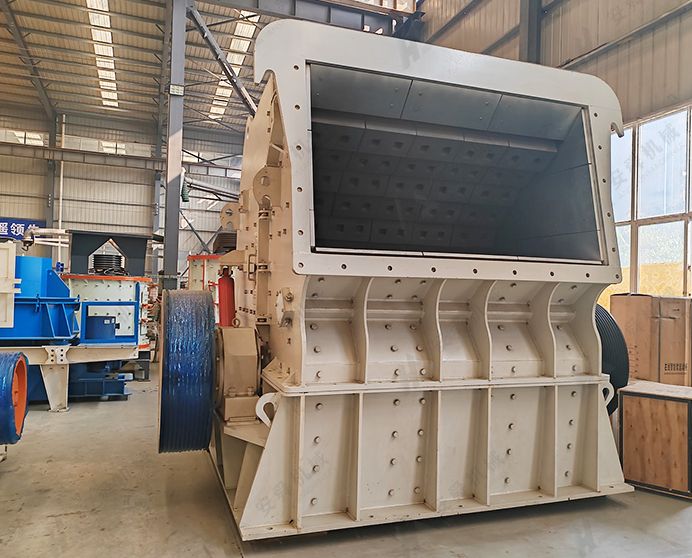

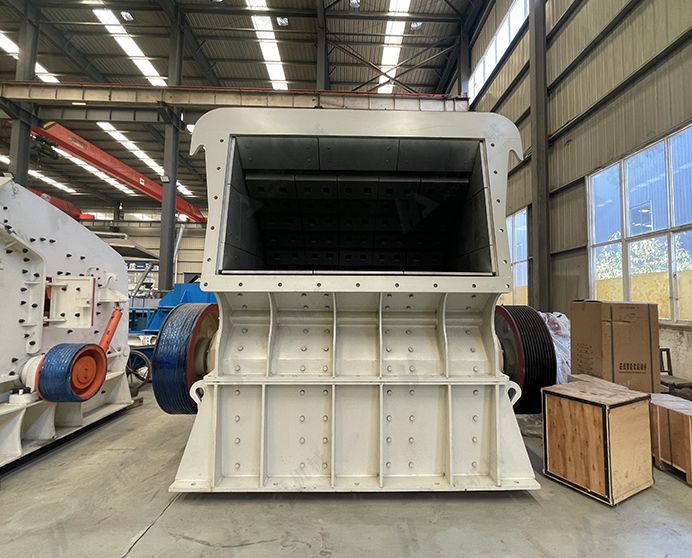

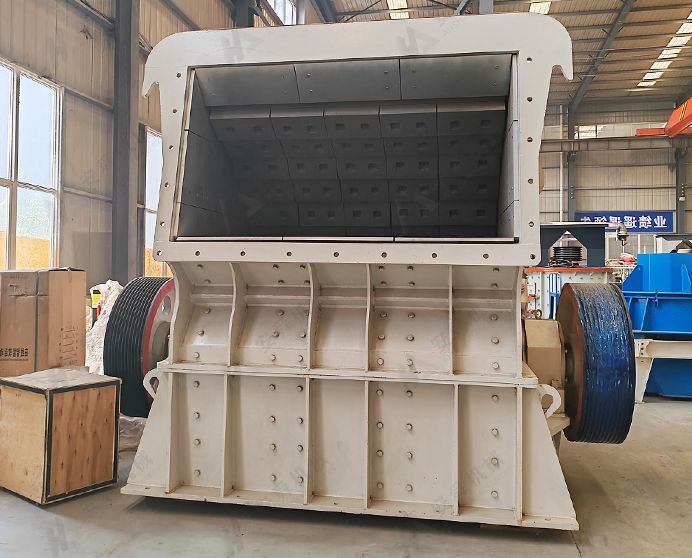

¿Qué es una trituradora de impacto CS5X?
La trituradora de impacto CS5X es una máquina de trituración de impacto de gran formato y alta capacidad, diseñada para las tareas de trituración primaria y secundaria más exigentes. Construida sobre un rotor robusto con soporte hidráulico completo, utiliza energía de impacto de alta velocidad para reducir el material de gran tamaño (hasta 1300 mm en el modelo CS5X2023) directamente a árido final o material para molino en una sola pasada, eliminando la necesidad de etapas de trituración adicionales.
Cinco modelos con capacidades que van desde 250 t/h hasta 2000 t/h, abarcan desde estaciones primarias de canteras de tamaño mediano hasta líneas primarias de grandes minas y plantas de áridos. La serie CS5X es especialmente adecuada para materiales duros y abrasivos, donde el alto rendimiento, la gran capacidad de alimentación y el bajo coste por tonelada son los criterios de selección principales.
Materiales aplicables
Caliza, granito, basalto, guijarros de río, dolomita, mineral de hierro, mineral blando a medio, residuos de construcción y demolición.
Industrias
Minería, producción de áridos y arena, cemento y materiales de construcción, ingeniería vial, ferroviaria e hidráulica, reciclaje de residuos de construcción y demolición.
Especificaciones técnicas
|
Modelo |
Especificaciones |
Tamaño de la entrada de alimentación (mm) |
Tamaño de alimentación (mm) |
Capacidad de procesamiento (t/h) |
Potencia del motor (kW) |
Dimensiones totales L x An x Al (mm) |
|
CS5X1315 |
1300×1500 |
1540×930 |
≤600 |
250-350 |
250-315 |
2880×2755×2560 |
|
CS5X1415 |
1400×1500 |
1540×1320 |
≤700 |
350-550 |
250-315 |
2995×2790×3090 |
|
CS5X1520 |
1500×2000 |
2040×520 |
≤900 |
400-600 |
400-500 |
3390×3475×2790 |
|
CS5X1620 |
1600×2000 |
2040×1630 |
≤1100 |
500-900 |
400-500 |
3485×3605×3720 |
|
CS5X2023 |
2000×2300 |
2400×1920 |
≤1300 |
1200-2000 |
1000-1200 |
4890×4330×4765 |
Características principales y ventajas
-
Eje principal forjado de 42CrMo: resistencia, dureza y templabilidad profunda
El eje del rotor está forjado con acero de aleación de cromo-molibdeno 42CrMo. La forja produce una estructura de grano densa y sin defectos; La aleación de cromo-molibdeno ofrece alta resistencia, tenacidad y templabilidad combinadas que exigen las cargas de choque de rotores pesados de alta velocidad, mucho más allá de los aceros al carbono o de baja aleación.
-
Barras de golpe Cr26: máxima dureza en la cara de impacto
Las barras de soplado están fundidas en hierro blanco con alto contenido de cromo Cr26. La microestructura de carburo de cromo al 26% proporciona una dureza superficial excepcional, lo que extiende la vida útil de la barra de soplado en roca dura abrasiva y reduce la frecuencia de cambio.
-
Placas de impacto y revestimientos Mn13Cr2: se endurecen en servicio
Las placas de impacto y los revestimientos de la cámara utilizan acero al manganeso-cromo Mn13Cr2. La superficie se endurece progresivamente bajo el impacto mientras que el núcleo se mantiene resistente: dura más que el estándar Mn13 en alimentación dura y reduce el costo total del revestimiento por tonelada.
-
Soldadura de revestimiento duro en el cuerpo del rotor: vida útil extendida del rotor
Las zonas de alto desgaste en el cuerpo del rotor están protegidas por depósitos de soldadura de revestimiento duro resistentes al desgaste, lo que protege el metal base de la erosión del material a alta velocidad y extiende los intervalos de servicio del rotor.
-

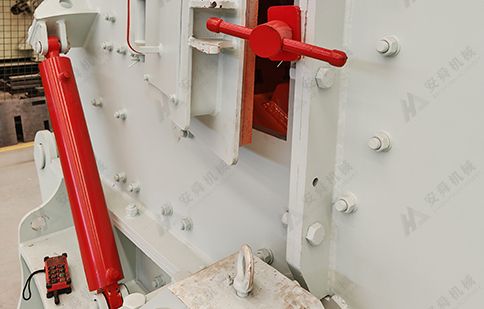

Soporte hidráulico completo: acceso rápido, mayor eficiencia de mantenimiento
Todo el acceso de mantenimiento se opera hidráulicamente, sin elevación manual ni accesorios mecánicos. Las barras de soplado, las placas de impacto y el rotor completo quedan expuestos en cuestión de minutos, lo que reduce significativamente el tiempo de mantenimiento planificado en comparación con las trituradoras de impacto de apertura mecánica tradicionales.

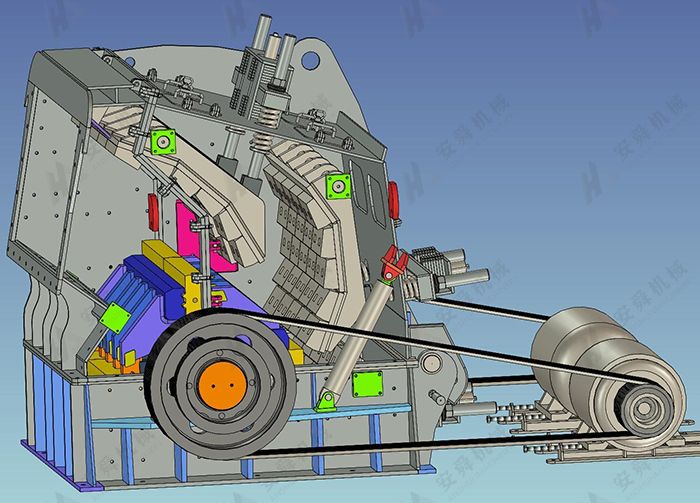

¿Cuál es el principio de funcionamiento de la trituradora de impacto CS5X?
El material de alimentación entra en la cámara de trituración y es golpeado a alta velocidad por las barras de impacto del rotor. El material es impulsado contra las placas de impacto, rebota hacia la zona de las barras de impacto y vuelve a ser golpeado, reduciéndose progresivamente de mayor a menor tamaño dentro de la cámara hasta alcanzar el tamaño requerido y salir por la abertura de descarga inferior. El tamaño de descarga se controla ajustando la distancia entre las placas de impacto y el rotor, mediante un sistema de ajuste hidráulico completo.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Qué distingue a la CS5X de las series de trituradoras de impacto PF y CF?
La CS5X es la serie de mayor formato, diseñada para la trituración primaria de ultra alta capacidad, con una capacidad de alimentación de hasta 1300 mm y una producción de hasta 2000 t/h. La serie PF está diseñada para la trituración secundaria y terciaria de material pretriturado; la serie CF cubre las tareas de trituración primaria pesada a escala moderada. La CS5X es la opción ideal cuando el rendimiento y el tamaño de alimentación requeridos superan la capacidad de las series PF o CF.
¿Cuánto duran las barras de impacto Cr26 en granito?
En granito (200–260 MPa), las barras de impacto Cr26 suelen funcionar entre 300 y 600 horas, dependiendo del tamaño de la alimentación y la velocidad del rotor. Cada barra tiene dos caras útiles; rotarlas antes de que se desgasten por completo duplica su vida útil efectiva. Disponemos de juegos de barras de impacto Cr26 originales para todos los modelos CF.
¿Se puede ajustar la separación de la placa de impacto durante el funcionamiento?
Sí, el sistema de ajuste hidráulico permite modificar la separación de la placa de impacto bajo carga sin detener la trituradora, lo que permite a los operadores ajustar con precisión el tamaño del producto durante la producción. La inspección completa y el reinicio se realizan durante el mantenimiento programado con el bastidor hidráulico completamente abierto.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
