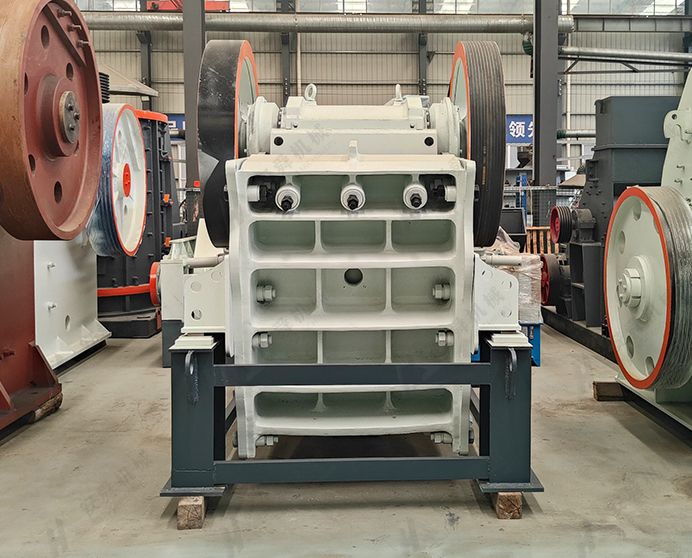

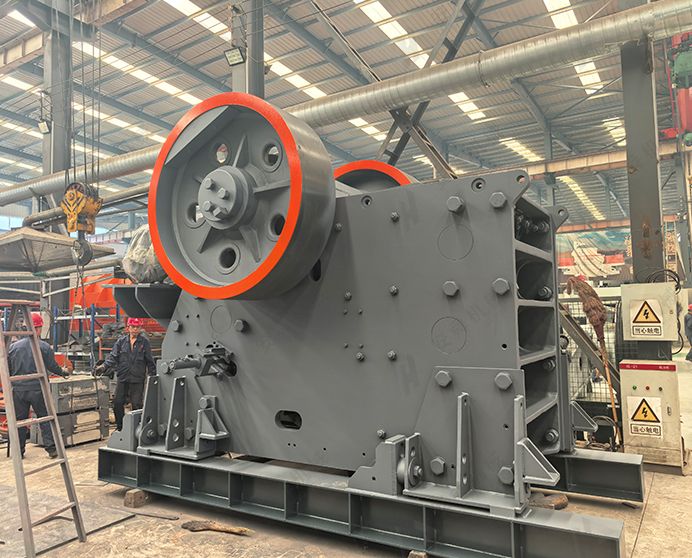

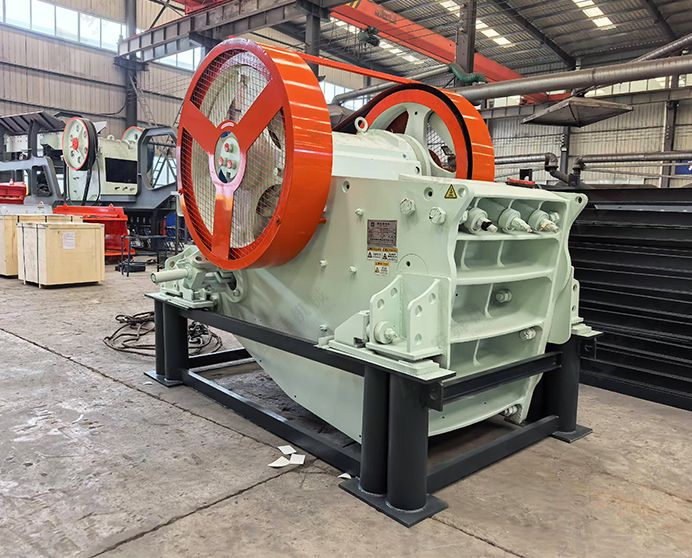

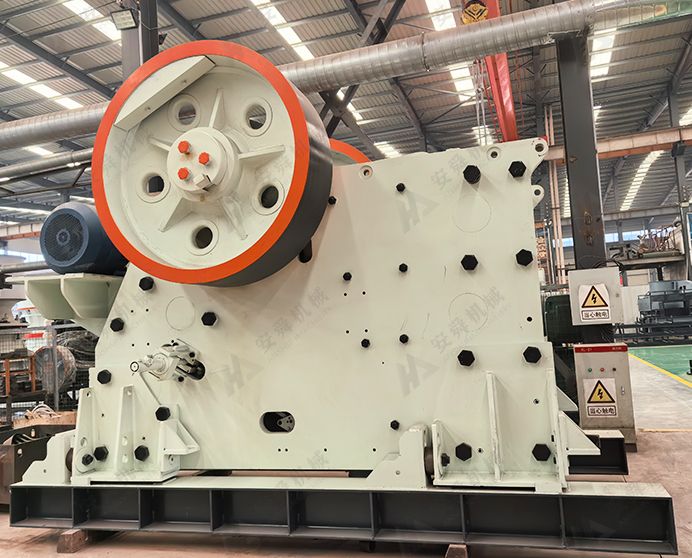

Trituradora de Mandíbulas Europea 6CX
Modelo: Serie 6CX · Trituración primaria · Roca dura y mineral
-
Capacidad
80–1100 t/h
-
Tamaño de alimentación
≤1000 mm
-
Potencia
75–250 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una trituradora de mandíbulas europea?
La trituradora de mandíbulas europea 6CX es una trituradora primaria de alta resistencia desarrollada bajo estándares de ingeniería europea de nueva generación. Su geometría optimizada de la cámara de trituración profunda y su bastidor reforzado de acero soldado proporcionan una mayor fuerza de trituración en relación con el peso del equipo que las trituradoras de mandíbulas PE convencionales, permitiendo procesar materiales de mayor tamaño de alimentación, alcanzar una mayor capacidad y obtener un tamaño de producto más uniforme sin aumentar proporcionalmente la potencia instalada ni las dimensiones del equipo.
Los diez modelos estándar cubren tamaños de abertura de alimentación desde 800×510 mm hasta 1600×1200 mm, y son adecuados tanto para plantas de trituración primaria de canteras de mediana escala como para líneas de trituración de alta capacidad en minería. La 6CX es una trituradora primaria ideal para materiales duros, abrasivos e irregulares, como granito, basalto, mineral de hierro y otros materiales exigentes, donde la resistencia del equipo y la durabilidad de sus componentes de desgaste influyen directamente en los costos operativos.
Materiales aplicables
Granito, basalto, cuarcita, canto rodado, mineral de hierro, mineral de cobre, caliza, escoria y residuos de construcción.
Industrias
Explotación de canteras de roca dura, minería metálica, producción de agregados y arena, construcción de carreteras, ferrocarriles y obras hidráulicas, reciclaje de residuos de construcción y demolición (C&D).
Especificaciones técnicas
|
Modelo |
Tamaño de la abertura de alimentación (mm) |
Potencia del motor (kW) |
Velocidad (rpm) |
Longitud de la placa de la mandíbula fija (mm) |
Peso máximo de mantenimiento (kg) (sin el conjunto de la mandíbula móvil ni el volante) |
|
6CX80 |
800×510 |
75 |
350 |
1100 |
2870 |
|
6CX96 |
930×580 |
90 |
300 |
1100 |
3500 |
|
6CX100 |
1000×760 |
90 |
260 |
1600 |
7060 |
|
6CX106 |
1060×700 |
110 |
280 |
1450 |
4020 |
|
6CX110 |
1100×850 |
132 |
230 |
1800 |
9000 |
|
6CX120 |
1200x870 |
160 |
230 |
1900 |
10916 |
|
6CX125 |
1250×950 |
160 |
220 |
2000 |
12960 |
|
6CX140 |
1400×1070 |
200 |
220 |
2100 |
15950 |
|
6CX145 |
1400×1100 |
200 |
220 |
2300 |
18600 |
|
6CX160 |
1600×1200 |
250 |
220 |
2500 |
21380 |
Características principales y ventajas
-

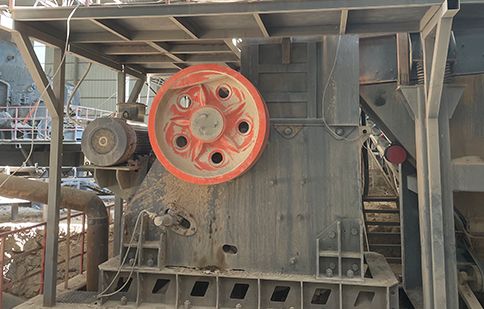

Eje principal forjado de 42CrMo
Fabricado con acero de aleación de cromo-molibdeno de alta resistencia para una excelente tenacidad, durabilidad y rendimiento fiable bajo cargas pesadas.
-
Piezas de desgaste de Mn13Cr2
Las placas y revestimientos de las mandíbulas utilizan acero de aleación Mn13Cr2 para una mayor resistencia al desgaste, una vida útil más prolongada y menores costes de mantenimiento.
-

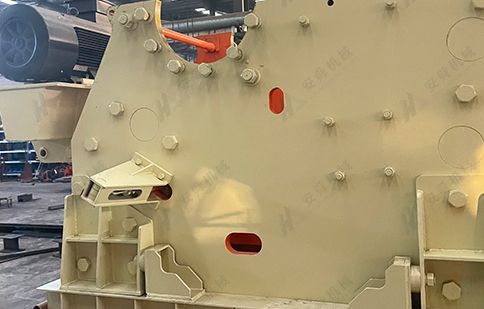

Cámara de trituración profunda optimizada
El diseño de cavidad profunda mejora la eficiencia de trituración, aumenta la relación de reducción y proporciona un tamaño de salida más uniforme.
-

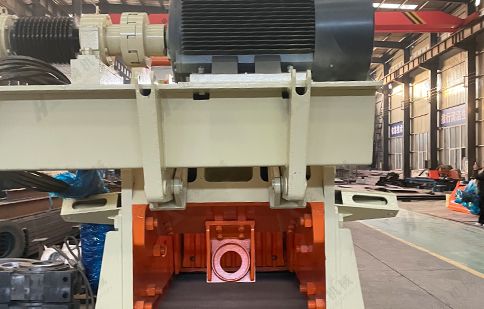

Estructura de acero reforzado
La robusta estructura soldada proporciona mayor rigidez, mejor estabilidad y una vida útil más prolongada de los componentes en condiciones exigentes.
-

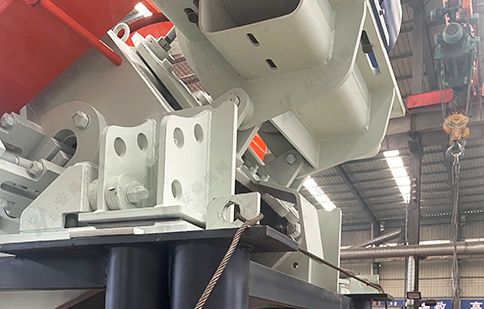

Amplia selección de modelos
Disponible en múltiples modelos de 75 a 250 kW para satisfacer diferentes requisitos de tamaño de alimentación y capacidad.
¿Cuál es el principio de funcionamiento de la trituradora de mandíbulas europea?

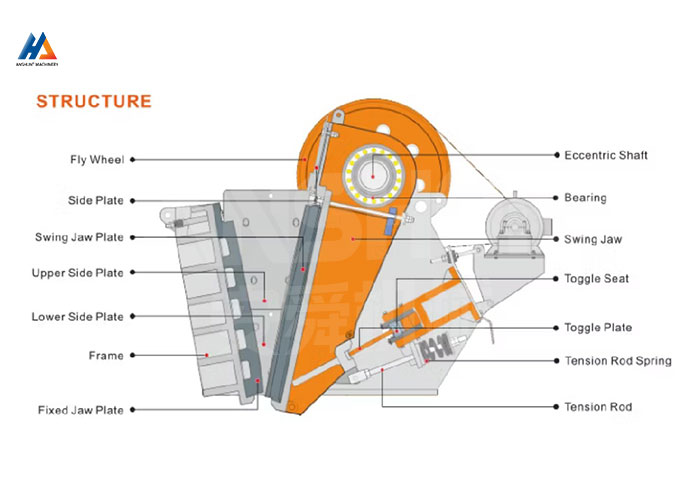

El material de alimentación entra en la cámara de trituración profunda desde arriba. La placa de mandíbula fija está rígidamente montada al bastidor; la mandíbula móvil es accionada por el eje excéntrico en una trayectoria elíptica: hacia adelante para comprimir y fracturar el material contra la placa fija, y hacia atrás para liberarlo y permitir que el material fracturado caiga hacia la abertura de descarga. El ángulo de mordida más pronunciado sujeta el material con mayor seguridad que los diseños convencionales, reduciendo el deslizamiento y aumentando las carreras de trituración efectivas por pasada.
El material que pasa el ajuste lateral cerrado sale a la cinta transportadora de descarga; el material de mayor tamaño permanece en la cámara para su trituración adicional. La placa de articulación en la base del brazo actúa como un fusible mecánico, fracturándose bajo sobrecarga antes de que el daño estructural alcance el bastidor o el eje excéntrico.
Solicitar cotizaciónCasos de aplicación
FAQ
¿En qué se diferencia la 6CX de una trituradora de mandíbulas PE estándar?
La 6CX utiliza una cámara más profunda con un ángulo de mordida más pronunciado, un eje excéntrico más robusto y un bastidor de acero de alta resistencia totalmente soldado. Estas diferencias proporcionan una mayor relación fuerza-peso de trituración, un mejor control de la alimentación para grandes trozos irregulares y un tamaño de descarga más uniforme en comparación con las máquinas de la serie PE de apertura de alimentación equivalente, con un consumo de energía por tonelada similar o inferior.
¿Cuánto duran las placas de mandíbula de Mn13Cr2 en granito?
En granito (200–260 MPa), las placas de mandíbula de Mn13Cr2 suelen funcionar entre 400 y 700 horas antes de necesitar inversión o reemplazo, dependiendo del CSS y la granulometría de la alimentación. Disponemos de juegos de placas OEM de Mn13Cr2 para todos los modelos 6CX y recomendamos tener un juego de repuesto en planta.
¿Qué rango de CSS admite la serie 6CX?
El rango de CSS se confirma al realizar el pedido, según su aplicación. Como referencia, las trituradoras primarias 6CX suelen funcionar con un CSS de 80–150 mm para la trituración primaria gruesa antes de un cono secundario, y de 50–80 mm para la trituración primaria fina cuando se requiere una alimentación secundaria más precisa.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
