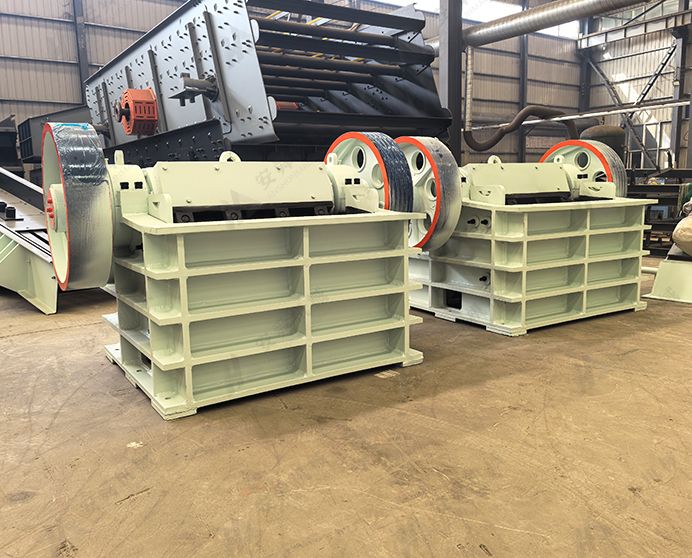

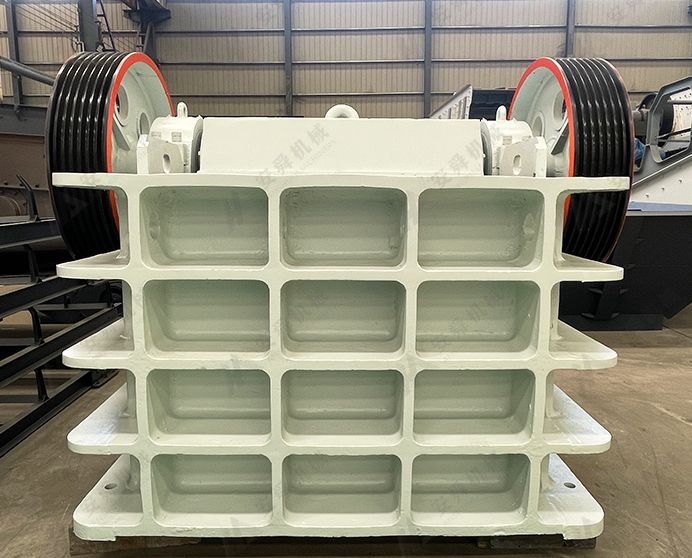

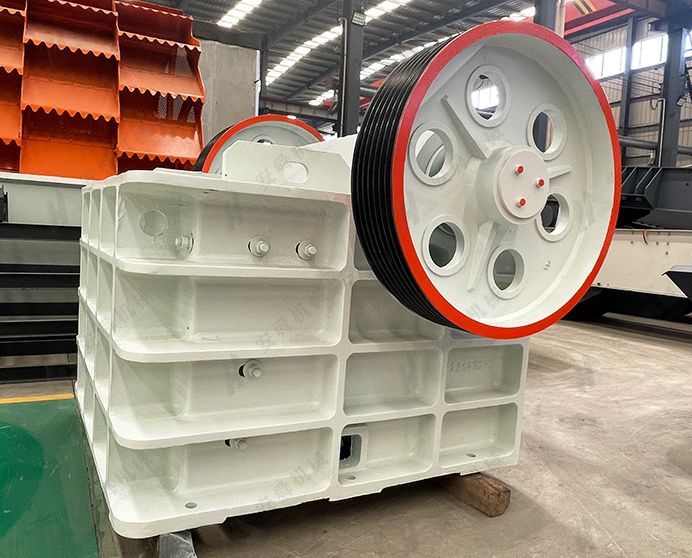

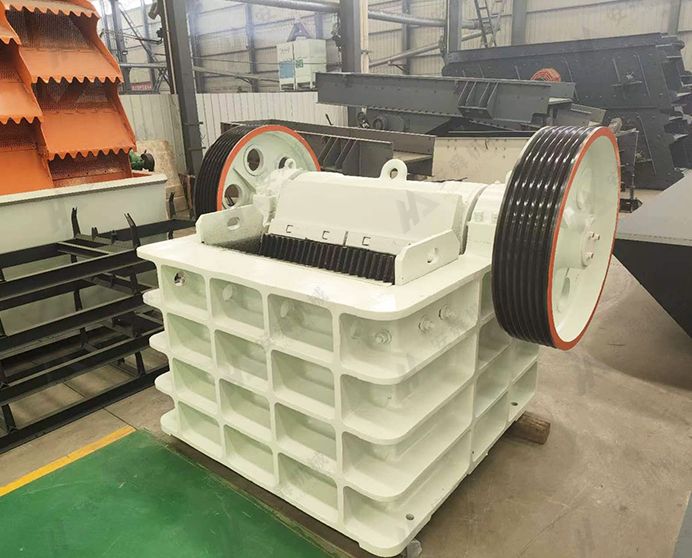

Trituradora de mandíbulas finas PEX
Modelo: Serie PEX · Trituración secundaria · Roca dura y mineral
-
Capacidad
15-150 t/h
-
Tamaño de alimentación
≤400 mm
-
Potencia
22-75 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una trituradora de mandíbulas finas PEX?
La trituradora de mandíbulas finas PEX es la contraparte de la serie primaria PE, con una abertura de alimentación estrecha. Está diseñada específicamente para trituración secundaria y trituración primaria fina, donde se requiere un tamaño de producto más uniforme y compacto. Mientras que las máquinas PE se dimensionan según el ancho de la abertura de alimentación, las máquinas PEX se definen por su cámara de trituración larga y estrecha. Esta geometría mejora el control del material de alimentación y proporciona una granulometría de descarga más fina y uniforme que la que pueden lograr las trituradoras primarias de abertura ancha.
Las trituradoras PEX funcionan con el mismo principio de compresión probado que la serie PE: un eje excéntrico que acciona una mandíbula oscilante contra una placa fija. Sin embargo, el perfil de la cámara está optimizado para ajustes de compresión más finos y una menor variación en el tamaño del producto. Generalmente se ubican como la segunda etapa en un circuito de trituración de mandíbulas de dos etapas, o como trituradora primaria independiente donde el material de alimentación está precribado y los terrones de gran tamaño ya han sido eliminados.
Materiales aplicables
Granito, basalto, caliza, cuarzo, mineral de hierro, mineral de cobre, guijarros de río, escoria, residuos de construcción.
Industrias
Producción de áridos, minería y procesamiento de minerales, plantas de arena y grava, cemento y materiales de construcción, procesamiento químico e industrial de minerales.
Especificaciones técnicas
|
Modelo |
Tamaño de la abertura de alimentación (mm) |
Tamaño máximo de alimentación (mm) |
Rango de ajuste de la abertura de descarga (mm) |
Capacidad de procesamiento (t/h) |
Potencia (kW) |
Dimensiones totales L x An x Al (mm) |
|
PEX250×750 |
250×750 |
210 |
15-50 |
15-30 |
22-30 |
1400×1751×1515 |
|
PEX350×750 |
350×750 |
300 |
15-50 |
18-40 |
30 |
1485×1680×1648 |
|
PEX250×1000 |
250×1000 |
210 |
15-60 |
15-60 |
30 |
1550×1964×1380 |
|
PEX250×1200 |
250×1200 |
210 |
25-60 |
20-60 |
37-45 |
1530×1946×1380 |
|
PEX300×1300 |
300×1300 |
250 |
20-90 |
35-70 |
55-75 |
2000×2320×1730 |
|
PEX500×1500 |
500×1500 |
400 |
40-110 |
45-150 |
75 |
2850×2640×2100 |
Características principales y ventajas
-

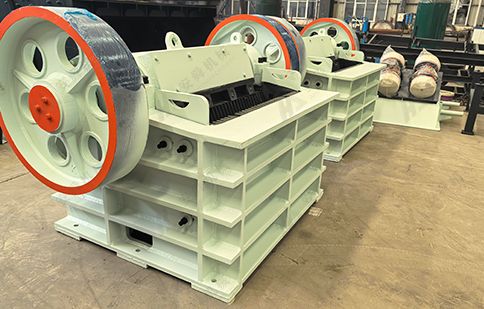

Eje principal forjado de 42CrMo: Resistencia y tenacidad combinadas
El eje excéntrico está forjado en acero de aleación de cromo-molibdeno 42CrMo. El forjado produce una estructura granular densa y uniforme que elimina los defectos internos de la fundición; la aleación de cromo-molibdeno le confiere la alta resistencia, tenacidad y templabilidad que exigen las cargas cíclicas intensas, superando a los aceros al carbono y de baja aleación en resistencia a la fatiga a largo plazo.
-

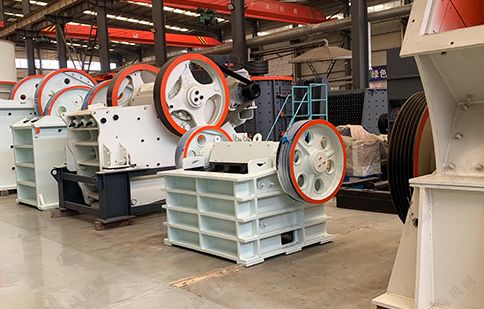

Placas de mordaza y revestimientos laterales de Mn13Cr2: Endurecimiento más rápido, mayor vida útil
Todas las superficies de desgaste utilizan acero al cromo-manganeso Mn13Cr2. La adición de un 2 % de cromo acelera el endurecimiento por deformación en servicio: la superficie de contacto se endurece rápidamente bajo impacto, mientras que el núcleo mantiene su tenacidad. En materiales abrasivos, el Mn13Cr2 tiene una vida útil mayor que el Mn13 estándar, lo que reduce la frecuencia de reemplazo de las placas y disminuye el costo por tonelada.
-

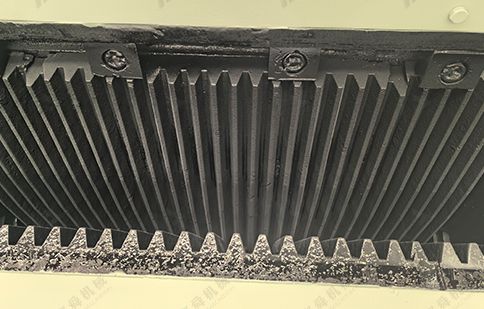

Geometría de cámara estrecha: producto más fino y uniforme
La cámara de trituración larga y estrecha controla el material con mayor precisión que las trituradoras de PE de amplia apertura, lo que permite ajustes de tamaño de partícula más finos y una granulometría más compacta. Ideal como trituradora de segunda etapa, donde el tamaño de alimentación uniforme a las cribas o molinos posteriores afecta directamente a la eficiencia del proceso.
-

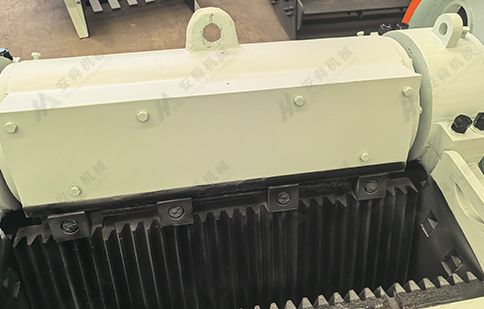

Rango de tamaño de partícula fino: tamaño de salida adaptado a los requisitos posteriores
El tamaño de partícula se ajusta desde 15 mm (serie PEX250) hasta 110 mm (PEX500×1500), cubriendo todo el rango, desde la trituración secundaria antes de una trituradora de cono hasta la trituración primaria fina que alimenta un molino de bolas. Ajuste mediante cuña trasera o hidráulico opcional; no requiere cambio de placas de mandíbula.

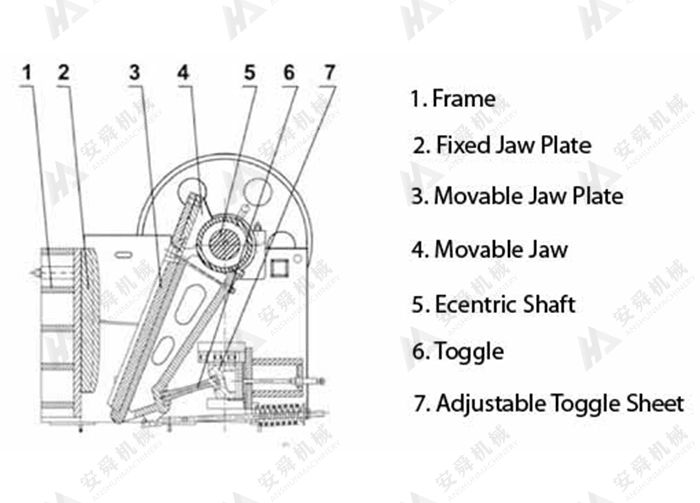

¿Cuál es el principio de funcionamiento de la trituradora de mandíbula fina PEX?
El material de alimentación entra en la cámara de trituración larga y estrecha desde arriba, guiado por las paredes de la cámara hacia la zona de trituración activa entre la mandíbula fija y la mandíbula móvil. El eje excéntrico acciona la mandíbula oscilante mediante una carrera de compresión hacia adelante, fracturando el material contra la placa de mandíbula fija. En la carrera de retorno, el material triturado cae hacia la abertura de descarga y sale al pasar por el espacio CSS.
El menor ancho de la cámara de la serie PEX implica que el material tiene menos espacio lateral para moverse, manteniéndolo en contacto con ambas superficies de la mandíbula durante más ciclos de trituración antes de salir. Esto produce un producto más fino y uniforme en comparación con la cámara PE más ancha con el mismo ajuste CSS, una razón clave por la que las máquinas PEX son las preferidas para aplicaciones secundarias y primarias finas donde los equipos posteriores (cribas, molinos de bolas, trituradoras de cono) son sensibles a las variaciones en el tamaño de la alimentación.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuál es la diferencia entre una trituradora de mandíbulas finas de PE y una de PEX?
Las trituradoras de PE tienen una abertura de alimentación ancha y de forma cuadrada, diseñada para una alimentación primaria de gran tamaño. Las trituradoras de PEX tienen una abertura más estrecha y alargada, adecuada para material de alimentación pretriturado de menor tamaño. La geometría de la cámara de PEX produce un producto más fino y uniforme con la misma capacidad de corte (CSS), lo que la convierte en la opción preferida para aplicaciones de trituración secundaria o trituración primaria fina.
¿Puede una trituradora de mandíbulas finas de PEX reemplazar a una trituradora de cono en la trituración secundaria?
Para materiales blandos (piedra caliza, carbón, arenisca blanda) con un caudal moderado, sí: una máquina de PEX puede funcionar como trituradora secundaria y reducir costos en comparación con una trituradora de cono. Para materiales duros y altamente abrasivos (granito, cuarcita, mineral de hierro) con un caudal alto, el menor desgaste y la mayor capacidad de una trituradora de cono suelen hacerla la mejor opción. Contáctenos con los datos de su material y capacidad para una comparación directa.
¿Cómo se ajusta la capacidad de corte (CSS) en una trituradora de mandíbulas finas de PEX?
Los modelos PEX estándar utilizan el ajuste CSS mediante cuña trasera: afloje el perno de bloqueo, mueva la cuña para abrir o cerrar la abertura y vuelva a apretar. Esto requiere detener la máquina. El ajuste CSS hidráulico está disponible como opción, lo que permite modificar la abertura bajo carga en menos de cinco minutos.
¿Qué material de las placas de mordaza se suministra de serie?
Todos los modelos PEX se suministran de serie con placas de mordaza y revestimientos laterales de manganeso-cromo Mn13Cr2. Se ofrecen placas de alto contenido en cromo (Cr26) o bimetálicas como opciones de mejora para materiales extremadamente abrasivos o aplicaciones donde se priorizan intervalos de cambio más prolongados.
