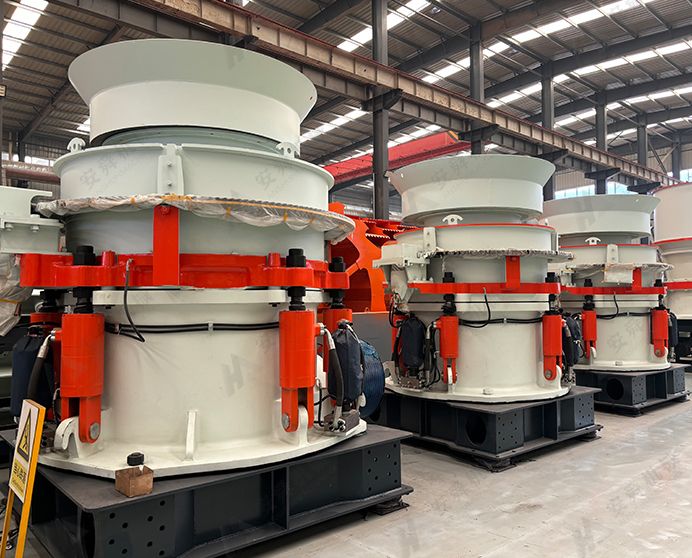

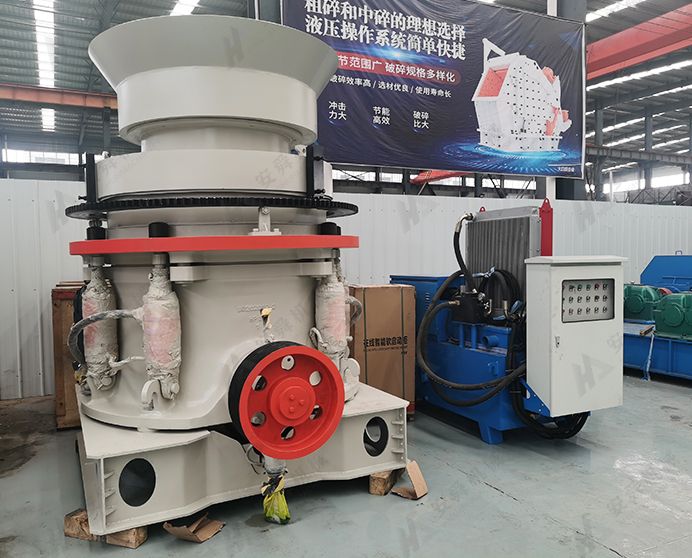

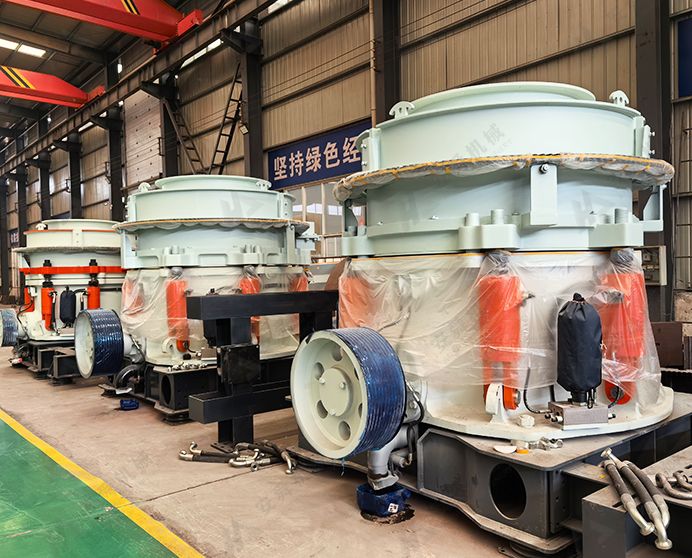

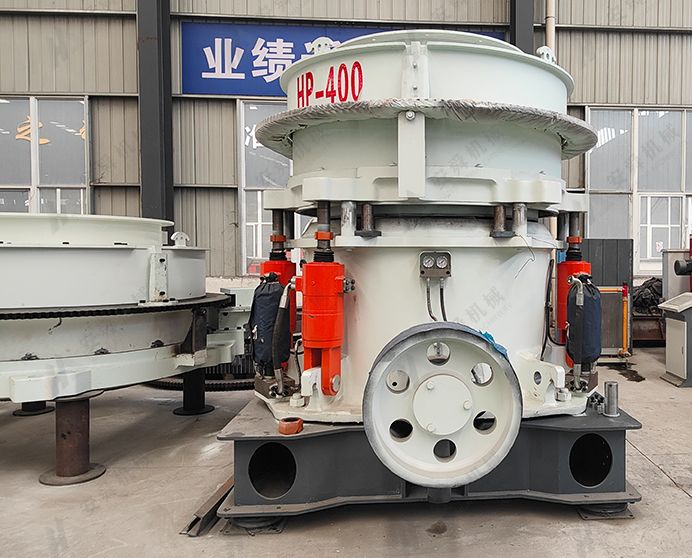

Trituradora de cono hidráulica multicilíndrica HPT
Modelo: Serie HPT · Trituración secundaria y terciaria · Roca dura y mineral
-
Capacidad
45-1200 t/h
-
Tamaño de alimentación
≤352 mm
-
Potencia
90-630 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una trituradora de cono hidráulica multicilíndrica HPT?
La trituradora de cono hidráulica multicilíndrica HPT es una trituradora secundaria y terciaria de alto rendimiento diseñada para materiales duros y abrasivos donde las trituradoras de cono de un solo cilindro o de resorte alcanzan sus límites. Múltiples cilindros hidráulicos soportan el bastidor principal desde abajo, proporcionando mayor fuerza de sujeción y un control del CSS más preciso que un diseño de un solo cilindro, lo que resulta en una granulometría más fina, una mayor relación de reducción y una producción más consistente, incluso cuando la dureza o el tamaño de la alimentación varían.
Seis modelos, desde el HPT100 hasta el HPT800, cubren capacidades desde 45 t/h hasta 1200 t/h, cada uno disponible en hasta cinco configuraciones de cavidad, desde extragruesa hasta extrafina. Esta gama hace que la serie HPT sea idónea para la trituración primaria y secundaria en grandes circuitos mineros, así como para la trituración terciaria fina en líneas de producción de áridos y arena de alta especificación.
El sistema de control inteligente PLC monitoriza en tiempo real los parámetros operativos clave (temperatura y presión del aceite, posición del CSS y consumo de energía) y se ajusta automáticamente para proteger la máquina y mantener la calidad de la producción sin intervención del operador.
Materiales aplicables
Granito, basalto, cuarcita, guijarros de río, mineral de hierro, mineral de cobre, caliza, roca dura con resistencia a la compresión ≤350 MPa.
Industrias
Minería de metales, canteras de roca dura, producción de áridos y arena, ingeniería vial, ferroviaria e hidráulica, cemento y materiales de construcción.
Especificaciones técnicas
|
Trituradora hidráulica de cono multicilíndrica de la serie HPT: parámetros de cavidad y alimentación |
||||||
|
Modelo |
Cavidad |
Tamaño de alimentación por el lado abierto (mm) |
Tamaño de alimentación por el lado cerrado (mm) |
Tamaño mínimo del puerto de descarga (mm) |
Capacidad (t/h) |
Potencia máxima instalada (kW) |
|
HPT100 |
C1 (extra grueso) |
175 |
140 |
19 |
450-100 |
90 |
|
C2 (grueso) |
125 |
105 |
13 |
|||
|
M (medio) |
100 |
70 |
10 |
|||
|
F1 (fino) |
71 |
50 |
9 |
|||
|
F2 (extra fino) |
33 |
20 |
6 |
|||
|
HPT200 |
C2 (grueso) |
235 |
190 |
19 |
65-250 |
160 |
|
M (medio) |
171 |
120 |
16 |
|||
|
F1 (fino) |
150 |
95 |
13 |
|||
|
F2 (extrafino) |
116 |
70 |
8 |
|||
|
HPT300 |
C1 (extra grueso) |
265 |
230 |
25 |
85-440 |
220 |
|
C2 (grueso) |
240 |
210 |
20 |
|||
|
M (medio) |
190 |
150 |
15 |
|||
|
F1 (fino) |
145 |
105 |
11 |
|||
|
F2 (extra fino) |
120 |
80 |
8 |
|||
|
HPT400 |
C1 (extra grueso) |
360 |
290 |
30 |
135-625 |
315 |
|
C2 (grueso) |
310 |
250 |
25 |
|||
|
M (medio) |
260 |
196 |
20 |
|||
|
F1 (fino) |
182 |
110 |
13 |
|||
|
F2 (extra fino) |
135 |
90 |
10 |
|||
|
HPT500 |
C1 (extra grueso) |
370 |
330 |
38 |
200-790 |
400 |
|
C2 (grueso) |
320 |
290 |
28 |
|||
|
M (medio) |
245 |
210 |
22 |
|||
|
F1 (fino) |
180 |
130 |
13 |
|||
|
F2 (extra fino) |
150 |
95 |
10 |
|||
|
HPT800 |
C1 (extra grueso) |
450 |
352 |
38 |
265-1200 |
630 |
|
C2 (grueso) |
373 |
298 |
32 |
|||
|
M (medio) |
340 |
275 |
25 |
|||
|
F1 (fino) |
280 |
230 |
16 |
|||
|
F2 (extra fino) |
235 |
150 |
10 |
|||
|
Serie HPT: Capacidad (t/h) según la configuración del CSS de descarga |
||||||||||||
|
Modelo de salida |
6mm |
8mm |
10mm |
13mm |
16mm |
19mm |
22mm |
25mm |
32mm |
38mm |
45mm |
51mm |
|
HPT100 |
45-55 |
50-60 |
55-70 |
60-80 |
70-90 |
75-95 |
80-100 |
90-115 |
100-150 |
|
|
|
|
HPT200 |
|
65-85 |
90-125 |
110-115 |
135-180 |
150-195 |
160-210 |
170-225 |
190-235 |
210-250 |
|
|
|
HPT300 |
|
85-120 |
115-140 |
150-185 |
180-220 |
200-240 |
220-260 |
235-290 |
250-320 |
300-380 |
350-440 |
|
|
HPT400 |
|
|
135-180 |
190-230 |
225-276 |
250-320 |
270-350 |
295-380 |
290-375 |
355-490 |
410-565 |
460-625 |
|
HPT500 |
|
|
200-250 |
230-290 |
280-350 |
320-400 |
345-430 |
370-460 |
405-535 |
445-605 |
510-700 |
580-790 |
|
HPT800 |
|
|
265-340 |
320-425 |
385-510 |
425-540 |
470-605 |
495-740 |
545-800 |
600-945 |
690-1050 |
785-1200 |
★La tabla de capacidad de producción puede utilizarse como herramienta para la selección preliminar de la trituradora de cono HPT. Los datos de la tabla se basan en una densidad aparente del material de 1,6 t/m³ y en los resultados de las mediciones de muestreo instantáneo. Cuando el contenido de partículas finas en la alimentación es alto y en condiciones de operación en circuito cerrado, la capacidad del equipo puede mejorarse entre un 15 % y un 30 % en comparación con la operación en circuito abierto.

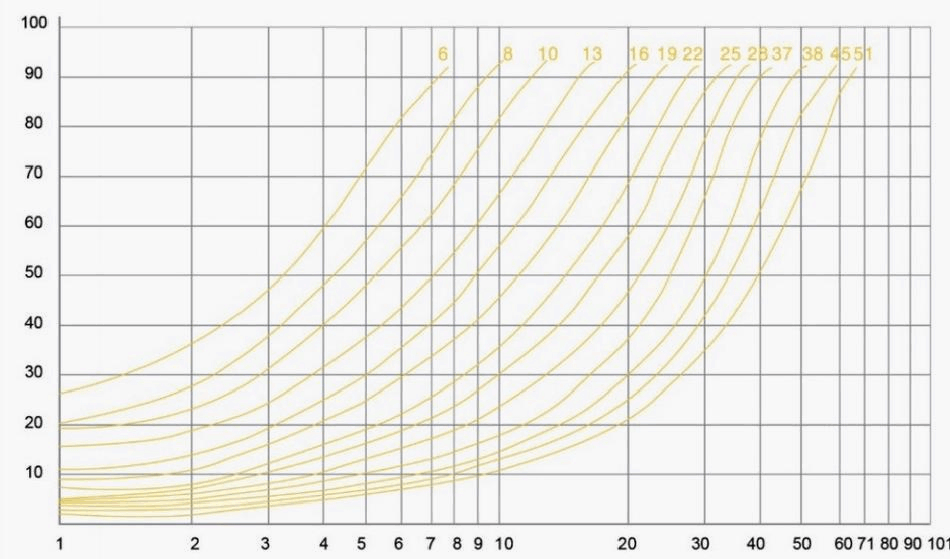

Curva de distribución granulométrica de la trituradora de cono hidráulica multicilíndrica HPT
Tamaño de la malla de orificios cuadrados (mm)
★El tamaño de partícula y la capacidad de producción están relacionados con el tamaño de partícula de la alimentación, el tipo de cavidad de trituración, la densidad del material, el contenido de humedad, el contenido de tierra y lodo, etc.
Características principales y ventajas
-
Eje principal forjado de 42CrMo: Resistencia, tenacidad y templabilidad profunda
El eje principal está forjado en acero de aleación de cromo-molibdeno 42CrMo. El forjado produce una estructura granular densa y sin defectos; la aleación de cromo-molibdeno proporciona una alta resistencia, tenacidad y templabilidad combinadas que exigen las cargas excéntricas elevadas de la trituración de cono, muy superiores a las de los aceros al carbono o de baja aleación.
-
Cojinete excéntrico de aleación de cobre: Baja fricción y alta resistencia al desgaste
El manguito excéntrico se desliza sobre cojinetes de aleación de cobre diseñados para el movimiento oscilante continuo de alta carga propio del funcionamiento de la trituradora de cono. La aleación de cobre ofrece una resistencia al desgaste superior y una menor fricción de funcionamiento que las alternativas ferrosas, lo que prolonga la vida útil de los rodamientos y reduce la temperatura de operación bajo cargas elevadas sostenidas.
-
Placas de revestimiento de Mn18 con alto contenido de manganeso: máxima capacidad de endurecimiento por deformación
Los revestimientos del manto y la concavidad están fundidos en acero de alto contenido de manganeso Mn18. El elevado contenido de manganeso (18 %) aumenta la estabilidad de la austenita y maximiza la respuesta de endurecimiento por deformación bajo cargas de impacto y compresión. La superficie de contacto se endurece progresivamente durante el servicio, lo que proporciona una mayor vida útil del revestimiento que el Mn13 estándar con alimentación abrasiva dura.
-

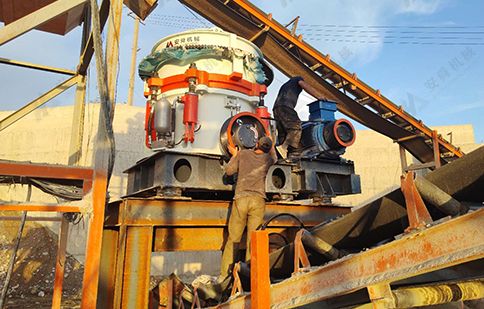

Sistema de control inteligente PLC: protección y optimización automatizadas
El sistema PLC monitoriza en tiempo real la temperatura y la presión del aceite, la posición del CSS y el consumo de energía del motor. Ajusta automáticamente los parámetros de funcionamiento para proteger la máquina de sobrecargas, objetos no triturables y fallos de lubricación, y alerta al operador antes de que una avería provoque una avería grave. El CSS se puede ajustar de forma remota sin detener la trituradora.
-

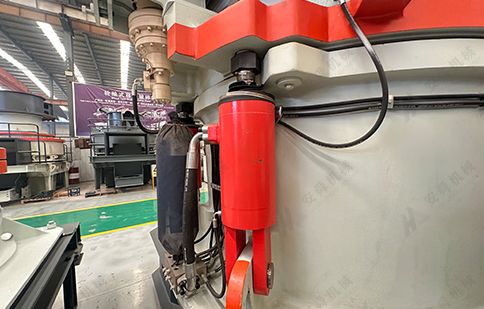

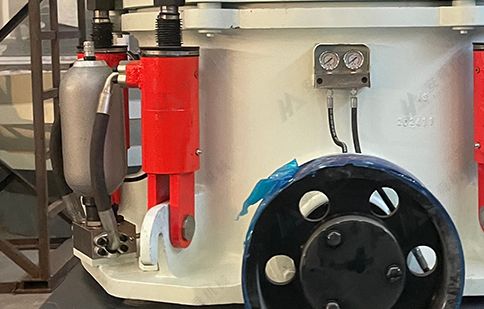

Soporte hidráulico multicilíndrico: Control preciso del sistema de trituración y alta fuerza de sujeción
Múltiples cilindros hidráulicos soportan el bastidor principal y controlan el sistema de trituración con mayor precisión y fuerza de sujeción que los diseños monocilíndricos. Bajo cargas máximas de trituración provenientes de material duro e irregular, el sistema multicilíndrico mantiene una geometría de separación constante, lo que produce una granulometría más fina y reduce la recirculación de material sobredimensionado a la etapa terciaria.

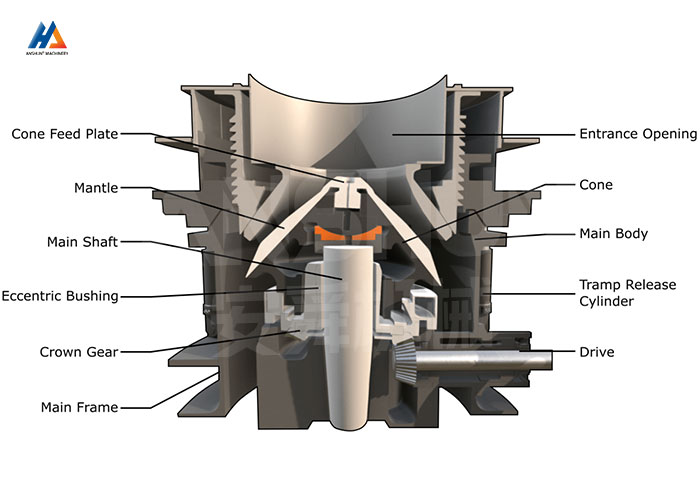

¿Cuál es el principio de funcionamiento de la trituradora de cono hidráulica multicilíndrica HPT?
El material de alimentación entra en la cámara de trituración entre el manto (cono móvil) y la concavidad (cono fijo). El eje principal se acciona mediante un movimiento oscilante excéntrico impulsado por el manguito excéntrico. A medida que el manto se mueve hacia la concavidad en cada carrera, el material se comprime y fractura; a medida que el manto se aleja, el material fracturado cae hacia la abertura de descarga en el espacio del CSS.
El sistema hidráulico multicilíndrico mantiene una presión constante en el CSS durante todo el ciclo de trituración. Si un objeto irrompible entra en la cámara, el sistema hidráulico permite que la compuerta de cierre se abra momentáneamente para dejar pasar el objeto y luego se restablece automáticamente a la posición configurada, protegiendo la máquina sin intervención del operador. El PLC registra el evento y alerta al operador. La lubricación se realiza mediante un sistema de aceite de circuito cerrado, cuya temperatura y presión son monitorizadas continuamente por el PLC.
Solicitar cotizaciónCasos de aplicación
FAQ
¿Cuándo debo elegir una trituradora HPT multicilíndrica en lugar de una monocilíndrica o de cono de resorte?
Para materiales duros y abrasivos (basalto, cuarcita, mineral de hierro) y aplicaciones de alto rendimiento, la mayor fuerza de sujeción y el control PLC de la trituradora HPT multicilíndrica ofrecen una granulometría más precisa y un menor costo por tonelada. Para materiales de dureza media con un rendimiento moderado, una trituradora monocilíndrica hidráulica o de cono de resorte ofrece un rendimiento adecuado con un menor costo inicial y un mantenimiento más sencillo.
¿Cómo se ajusta el CSS en la serie HPT?
El CSS se ajusta mediante el panel de control PLC: el sistema hidráulico sube o baja el eje principal a la posición de separación deseada sin detener la trituradora. El ajuste tarda menos de dos minutos y queda registrado por el PLC. También está disponible el ajuste manual de respaldo.
¿Con qué frecuencia se deben reemplazar los revestimientos Mn18?
La vida útil del revestimiento depende de la dureza del material, el CSS y el rendimiento. En granito, los revestimientos Mn18 suelen funcionar entre 400 y 800 horas antes de su reemplazo. En piedra caliza más blanda, la vida útil es considerablemente mayor. Recomendamos monitorizar el desgaste de los revestimientos semanalmente y planificar su sustitución durante las ventanas de mantenimiento programadas, en lugar de esperar a que fallen.
¿Puede funcionar la HPT si falla un cilindro hidráulico?
El PLC detectará la caída de presión e indicará la avería inmediatamente. La máquina debe detenerse y el cilindro averiado debe repararse antes de reanudar la producción. Operar con un cilindro averiado conlleva el riesgo de una distribución desigual de la carga en el sistema CSS, lo que puede acelerar el desgaste de los revestimientos y dañar el bastidor principal. Disponemos de juntas y componentes para cilindros hidráulicos para todos los modelos de HPT.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
