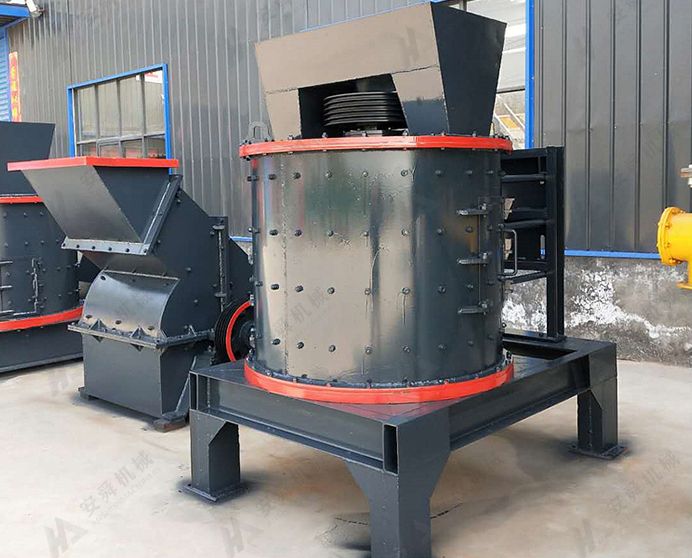

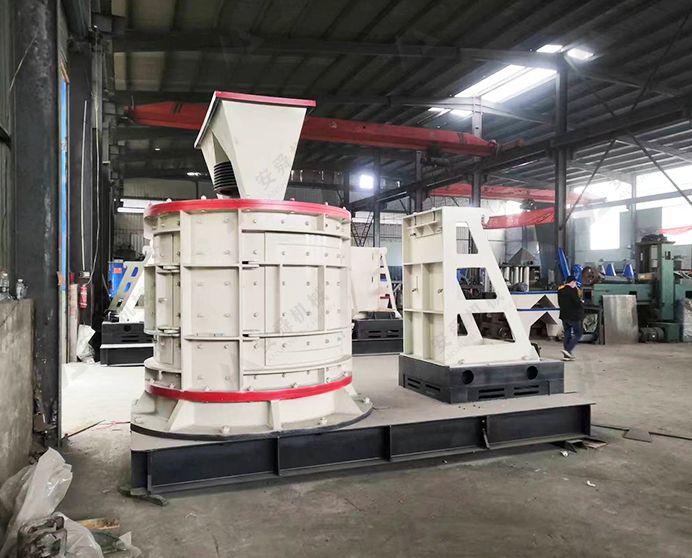

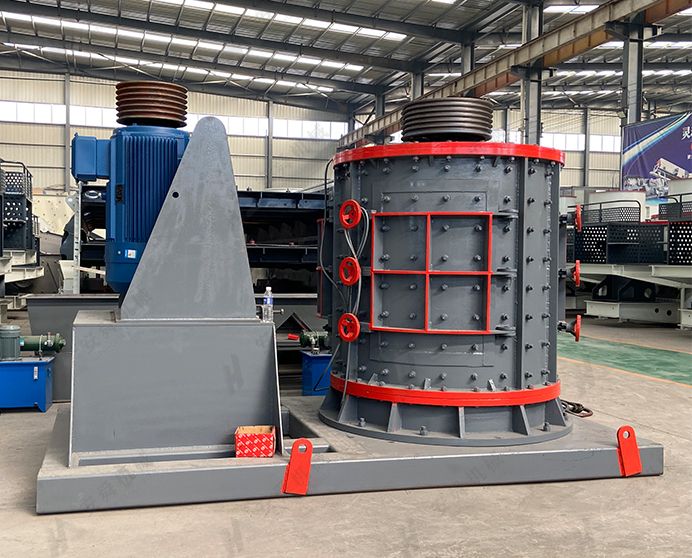

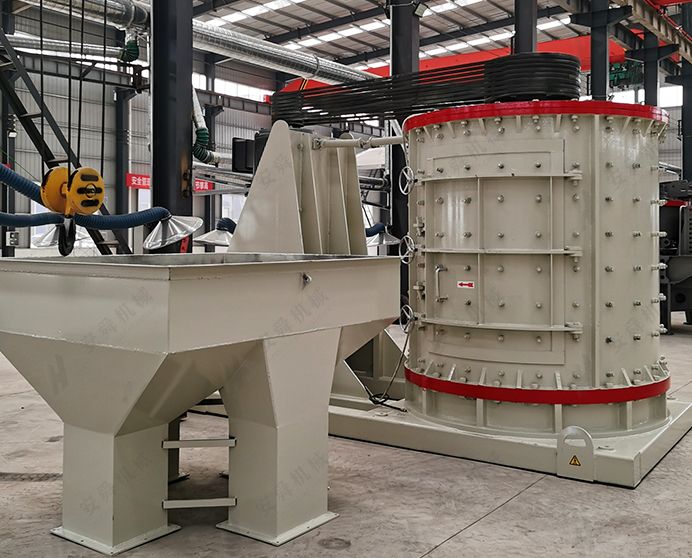

Trituradora vertical compuesta PLF
Modelo: Serie PLF · Producción de arena · Roca de dureza baja a media
-
Capacidad
10-230 t/h
-
Tamaño de Alimentación
≤220 mm
-
Potencia
37-250 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una trituradora vertical compuesta PLF?
La trituradora vertical compuesta PLF es una máquina de trituración ultrafina que combina el impacto de martillos y la molienda entre partículas en un solo rotor de eje vertical, produciendo entre un 60 % y un 90 % de material con un tamaño de partícula de 3 a 5 mm, desde la alimentación hasta los 220 mm. Mientras que las trituradoras secundarias y terciarias convencionales ofrecen una amplia distribución de tamaño que requiere una recirculación extensa, la acción de trituración compuesta de la PLF (impacto en la cara del martillo del rotor seguido de molienda partícula sobre partícula en la cámara anular) concentra la producción en el rango sub-5 mm en una sola pasada.
Seis modelos, desde el PFL-800 hasta el PFL-2000, con capacidades que van desde 10 t/h hasta 230 t/h. El diseño de eje vertical confiere al PFL un perfil compacto y de tamaño reducido en relación con su capacidad, lo que resulta ventajoso para la modernización de edificios existentes y aplicaciones móviles. Todos los modelos ofrecen la misma especificación de producción: ≥60–90 % de material con dimensiones inferiores a 3–5 mm, con un porcentaje de paso ajustable mediante la variación de la velocidad del husillo.
Materiales aplicables
Caliza, clínker de cemento, carbón, yeso, calcita, dolomita, minerales blandos a medianos frágiles ≤200 MPa, materias primas químicas.
Industrias
Premolienda de cemento, preparación de carbón, procesamiento químico de minerales, materiales de construcción, producción de polvo de caliza, procesamiento de minerales agrícolas.
Diseñado para materiales frágiles de baja a media abrasividad. No se recomienda para rocas duras y abrasivas (granito, cuarcita, guijarros de río). Contáctenos para confirmar su idoneidad.
Especificaciones técnicas
|
Parámetros técnicos de la trituradora compuesta vertical PLF |
||||||
|
Modelo |
Tamaño de entrada (mm) |
Tamaño de salida (mm) |
Capacidad (t/h) |
Velocidad del eje (r/min) |
Potencia (kW) |
Dimensiones totales (mm) |
|
PFL-800 |
<100 |
<3-560-90% |
10-20 |
934 |
37 |
2100×1200×1700 |
|
PFL-1000 |
<120 |
<3-560-90% |
20-40 |
769 |
55 |
2600×1400×1900 |
|
PFL-1250 |
<150 |
<3-560-90% |
40-70 |
530 |
90 |
2800×1600×2100 |
|
PFL-1500 |
<190 |
<3-560-90% |
70-100 |
495 |
160 |
3100×1900×2200 |
|
PFL-1750 |
<200 |
<3-560-90% |
130-190 |
424 |
200 |
3710×2360×2390 |
|
PFL-2000 |
<220 |
<3-560-90% |
160-230 |
370 |
250 |
4100×2660×2620 |
Características principales y ventajas
-

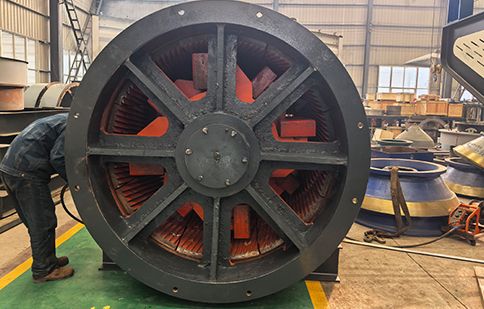

Trituración compuesta: Impacto + Molienda entre partículas en una sola máquina
El rotor vertical ofrece dos mecanismos distintos de reducción de tamaño simultáneamente: los martillos golpean la alimentación a alta velocidad (trituración por impacto) y las partículas resultantes chocan y se muelen entre sí en la cámara exterior anular (atrición entre partículas). Esta acción compuesta produce una fracción sub-5 mm mayor que cualquiera de los mecanismos por separado, lo que constituye la principal ventaja de rendimiento de la PLF frente a las trituradoras finas de un solo mecanismo.
-

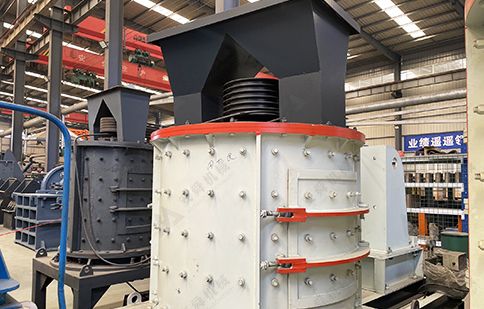

Salida de ≥60–90 % de material sub-3–5 mm: Calidad cercana a la de la alimentación del molino en una sola pasada
Todos los modelos PLF ofrecen una salida de diseño de ≥60–90 % de material que pasa por 3–5 mm. Para aplicaciones de premolienda de cemento y minerales finos, esto se aproxima a la especificación de alimentación del molino de bolas en una sola pasada de trituración, lo que reduce el consumo de energía del molino y aumenta su rendimiento sin necesidad de añadir un circuito de cribado fino y recirculación independiente.
-
Diseño compacto de eje vertical: Ocupa poco espacio y facilita la modernización
El rotor de eje vertical y la cámara anular compacta le otorgan a la PLF una superficie significativamente menor que la de las trituradoras finas de eje horizontal de capacidad equivalente. Esto convierte a la PLF en la opción práctica para la modernización de edificios existentes con espacio limitado en altura o superficie, y para aplicaciones móviles donde el espacio disponible para la máquina es reducido.
-

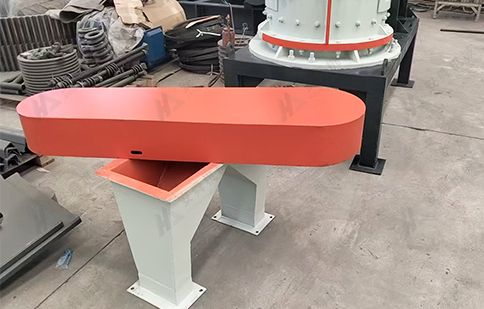

Control de velocidad del husillo: Granulometría de salida ajustable
Aumentar la velocidad del husillo incrementa la velocidad de la punta del martillo, aumentando la energía de impacto y la intensidad de molienda entre partículas, lo que resulta en una salida más fina y un mayor porcentaje de partículas que pasan por debajo de 5 mm. Reducir la velocidad produce una salida más gruesa con mayor rendimiento. El ajuste de la velocidad es la herramienta principal para adaptar la granulometría de salida de la PLF a los requisitos del proceso posterior sin necesidad de cambiar los componentes internos.
-

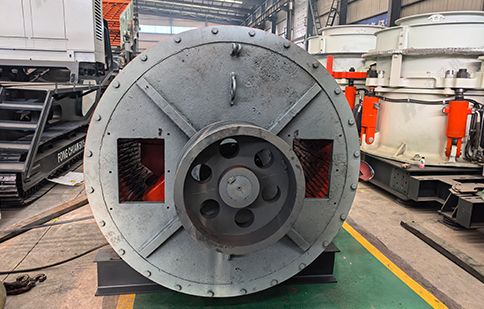

Estructura vertical simple: Mantenimiento sencillo
El diseño de eje vertical minimiza el número de componentes móviles y elimina la complejidad del contrapeso y la estructura de las trituradoras de eje horizontal. El reemplazo de los martillos se realiza a través de la puerta de acceso superior sin necesidad de desmontar el rotor, una tarea sencilla para cualquier técnico de mantenimiento, lo que reduce la duración del mantenimiento planificado y el nivel de habilidad requerido.

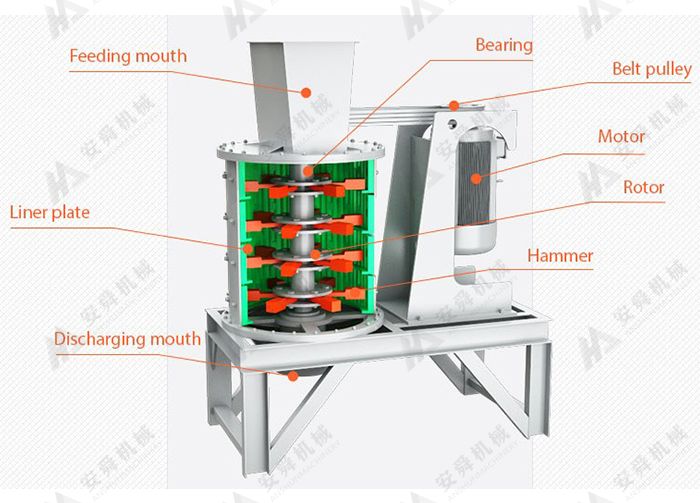

¿Cuál es el principio de funcionamiento de la trituradora vertical compuesta PLF?
El material de alimentación entra en la cámara de trituración por la entrada superior y cae sobre el rotor vertical de alta velocidad. Los martillos del rotor impactan el material entrante a alta velocidad, fracturándolo y proyectando las partículas rotas hacia afuera a gran velocidad. Las partículas entran entonces en la cámara exterior anular, donde colisionan con el revestimiento de la cámara y entre sí, en la fase de molienda entre partículas que reduce aún más el tamaño de las partículas y mejora la fracción sub-5 mm más allá de lo que se logra solo con el impacto.
El material triturado sale por la parte inferior de la cámara anular hacia la cinta transportadora de descarga. La finura del producto se controla mediante la velocidad del husillo: a la velocidad máxima, la velocidad de la punta es la más alta, la energía de impacto es la mayor y el porcentaje de paso sub-5 mm alcanza su máximo (≥90% según las especificaciones de diseño). Reducir la velocidad al extremo inferior del rango disminuye la intensidad energética, genera un producto final más grueso e incrementa el rendimiento a costa de un menor porcentaje de paso (≥60%).
Solicitar cotizaciónCasos de aplicación
FAQ
¿En qué se diferencia la trituradora compuesta PLF de una máquina de arena VSI estándar?
Las máquinas de arena VSI utilizan impacto a alta velocidad en un diseño de rotor abierto y están optimizadas para partículas cúbicas y un amplio rango de capacidad en materiales duros y abrasivos. La PLF incorpora molienda entre partículas en una cámara anular cerrada para concentrar la producción en el rango de menos de 5 mm, lo que produce un mayor porcentaje de paso con el mismo caudal en materiales blandos a semiquebradizos. Para materiales duros y abrasivos (granito, guijarros de río), la VSI es la herramienta adecuada; para clínker de cemento, carbón y caliza blanda, la acción compuesta de la PLF ofrece un producto más fino con menor desgaste.
¿Cuál es el rango práctico de paso de menos de 5 mm que puedo esperar en mi material?
En materiales quebradizos de baja abrasión (yeso, caliza blanda, carbón), el porcentaje de paso alcanza el extremo superior del rango del 60-90 % a la velocidad máxima del husillo. Con materiales de alimentación más duros o irregulares (piedra caliza más densa, clínker con alto contenido alcalino), el porcentaje de paso tiende a ser menor. Recomendamos proporcionar una muestra representativa del material para realizar pruebas de trituración antes de seleccionar el modelo para una aplicación crítica.

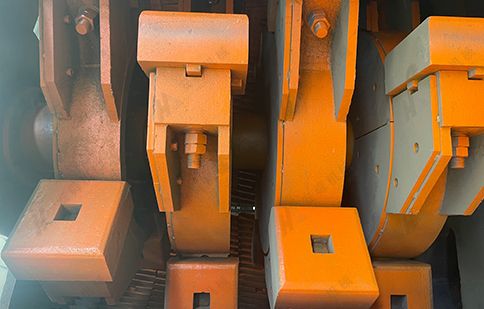

¿Se pueden reemplazar los martillos sin desmontar el rotor?
Sí, la puerta de acceso superior permite un acceso claro a las posiciones de montaje de los martillos. Los martillos individuales se pueden desmontar y reemplazar con herramientas estándar sin necesidad de extraer el rotor de la máquina. El cambio de un juego completo de martillos suele tardar entre 2 y 3 horas para un equipo de mantenimiento de dos personas. Los martillos son simétricos y se pueden girar 180° antes de su reemplazo para igualar el desgaste y duplicar su vida útil.
¿Es la PLF apta para funcionamiento continuo las 24 horas?
Sí, todos los modelos PLF están diseñados para funcionamiento continuo. Se debe controlar la temperatura y la vibración de los rodamientos durante las primeras 200 horas de funcionamiento para establecer valores de referencia, y seguir los intervalos de lubricación especificados en el manual de mantenimiento. Se recomienda la inspección y rotación planificada de los martillos cada 300 horas para el funcionamiento continuo con materiales de alimentación abrasivos.
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
