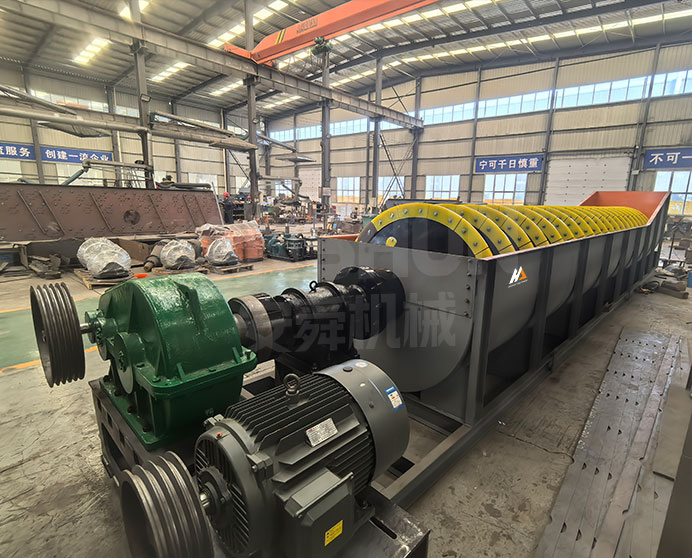

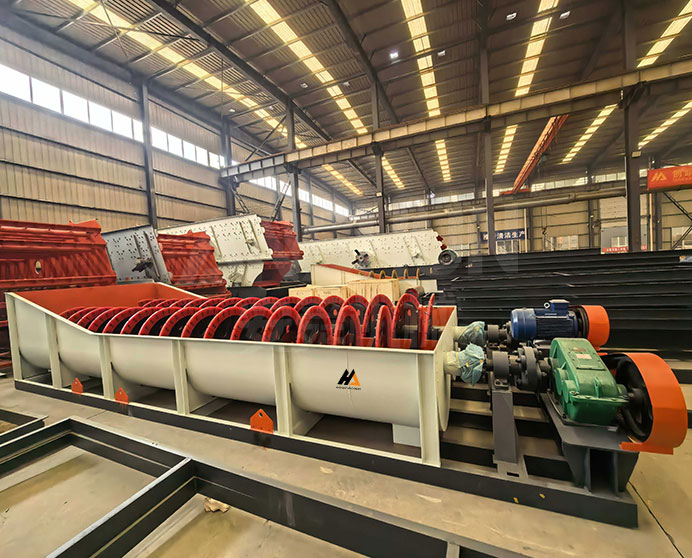

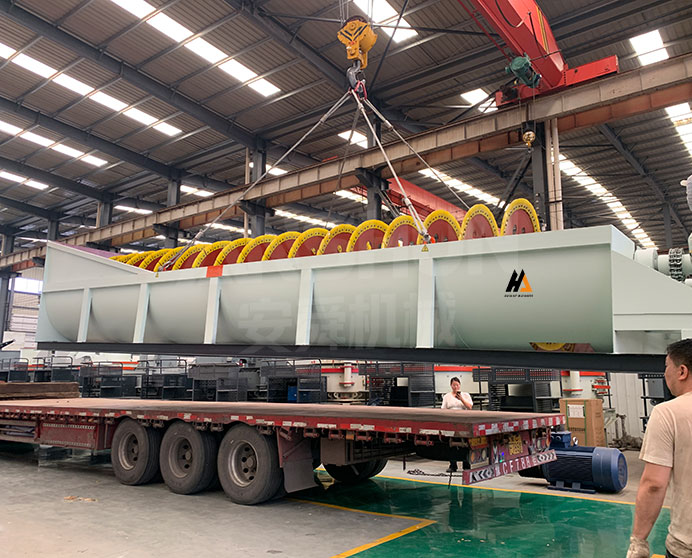

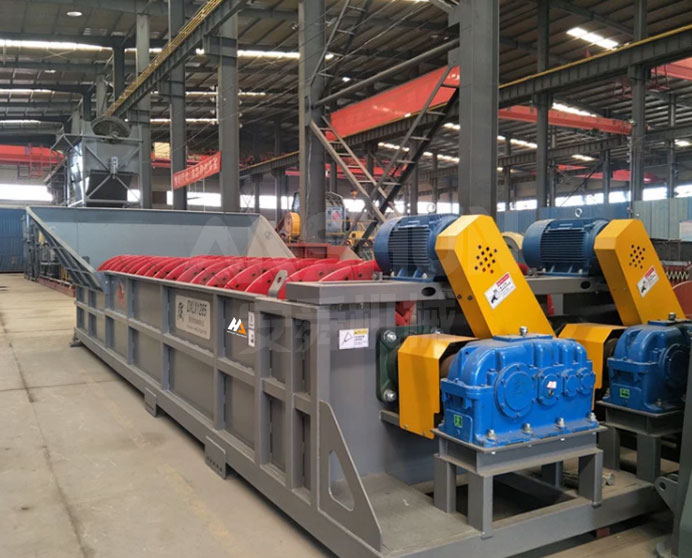

Lavadora de arena de tornillo
Modelo: Serie LSX · Lavado de arena · Arena y agregados
-
Tamaño de alimentación
≤10 mm
-
Capacidad
15-280 t/h
-
Potencia
7,5-60 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué Es Una Lavadora De Arena De Tornillo?
La lavadora de arena de tornillo LSX/2LSX es una lavadora de canal inclinado con hélice helicoidal diseñada para limpiar agregados finos de 0 a 10 mm antes de su uso en la producción de hormigón, asfalto o mortero seco. El material de alimentación entra por el extremo inferior de la cuba inclinada de acero, donde el tornillo giratorio transporta y agita la arena a través del agua de lavado, deshaciendo los terrones de arcilla y liberando limo fino e impurezas orgánicas. La arena limpia se transporta hacia arriba, se drena y se descarga por el extremo superior; el agua de lavado contaminada rebosa por el vertedero ajustable en la parte posterior.
La gama incluye ocho modelos estándar: cuatro unidades LSX de un solo tornillo (LSX760 a LSX1575) para capacidades de 15 a 120 t/h, y cuatro unidades 2LSX de doble tornillo (2LSX1500 a 2LSX3000) para capacidades de 60 a 280 t/h. La configuración de doble tornillo duplica el rendimiento gracias a dos tornillos paralelos en una cuba compartida, la solución preferida para plantas de áridos de alta capacidad donde una sola lavadora de gran diámetro excedería las dimensiones prácticas del equipo.
Materiales Aplicables
Arena de río, arena de mar, arena de montaña, arena manufacturada VSI, finos de trituración de granito, finos de trituración de caliza, finos de hormigón reciclado, arena de cuarzo, arena de feldespato
Industrias
Producción de áridos y arena para hormigón, plantas de arena manufacturada para canteras, fabricación de hormigón y mortero premezclados, ingeniería vial, ferroviaria e hidráulica, procesamiento de materia prima para vidrio, reciclaje de residuos de construcción y demolición
Especificaciones técnicas
|
Modelo |
LSX760 |
LSX1075 |
LSX1275 |
LSX1575 |
2LSX1500 |
2LSX2000 |
2LSX2400 |
2LSX3000 |
|
Número de tornillos (unidades) |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
|
Diámetro del tornillo (mm) |
750 |
1000 |
1200 |
1500 |
750×2 |
1000×2 |
1200×2 |
1500×2 |
|
Longitud del tubo (mm) |
6000 |
7500 |
7500 |
7500 |
6000 |
7500 |
7500 |
7500 |
|
Tamaño de alimentación (mm) |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
|
Capacidad (t/h) |
15-30 |
30-50 |
50-80 |
80-120 |
60-80 |
80-150 |
150-220 |
180-280 |
|
Velocidad del tornillo (r/min) |
18 |
18 |
16 |
16 |
18 |
18 |
16 |
16 |
|
Potencia requerida (kw) |
7.5 |
15 |
18.5 |
30 |
7.5×2 |
15×2 |
18.5×2 |
30×2 |
Características principales y ventajas
-

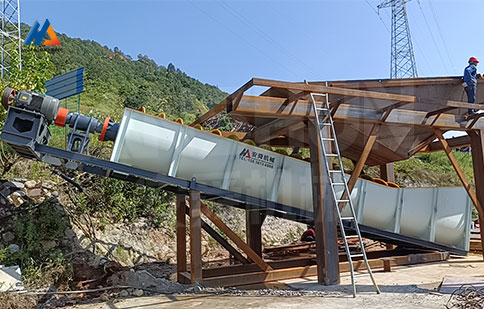

Diseño de impulsor de doble espiral
Las configuraciones de un solo tornillo (LSX) y de doble tornillo (2LSX) comparten la misma geometría de hélice, lo que proporciona una agitación completa y un lavado estratificado en todo el rango de capacidad, desde 15 t/h hasta 280 t/h.
-
Rodamientos sellados y lubricados con grasa
Todas las carcasas de los rodamientos están aisladas del entorno de la pulpa mediante sellos labiales multietapa y están rellenas con grasa de alta consistencia, lo que elimina la entrada de agua y prolonga los intervalos de mantenimiento mucho más allá de los diseños de la competencia con carcasas abiertas.
-

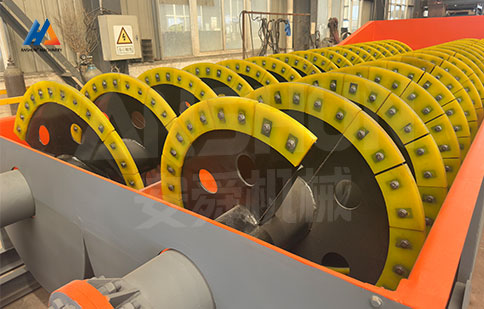

Vertedero de descarga ajustable
El vertedero de rebose ajustable en altura, situado en la parte posterior de la cuba, permite a los operarios ajustar el equilibrio entre la recuperación de finos y la limpieza del lavado sin detener la máquina, algo fundamental para cumplir con las diferentes especificaciones del producto en cada turno.
-

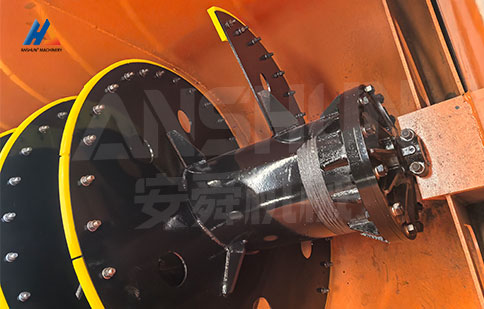

Baja velocidad del tornillo, alto par motor
Con una velocidad de tan solo 16-18 r/min, el tornillo ejerce una suave acción mecánica sobre la arena, preservando la forma del grano y reduciendo la rotura. La caja de engranajes de alta reducción transmite el par de manera eficiente con mínima generación de calor y bajo nivel de ruido.
-

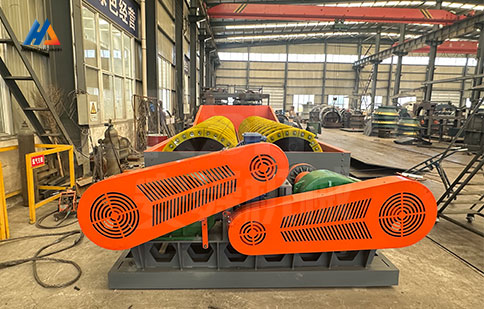

Tina robusta de acero soldado
La tina está fabricada con acero estructural de gran espesor y revestida internamente en las zonas de mayor desgaste. Todos los elementos estructurales externos están tratados contra la corrosión. Su longitud de 6000-7500 mm proporciona un tiempo de retención prolongado para un lavado completo de la arena con alto contenido de arcilla.
¿Cuál Es El Principio De Funcionamiento De La Lavadora De Arena De Tornillo?
La arena de alimentación entra por el extremo inferior de la tina inclinada a través de la caja de alimentación y cae en la zona de lavado llena de agua. El motor acciona el eje del tornillo a través de la caja de engranajes de alta reducción, haciendo girar la hélice a 16-18 r/min. A medida que la hélice gira, agita la mezcla de arena y agua, deshaciendo las bolas de arcilla y suspendiendo el limo fino y las partículas orgánicas en el agua de lavado. La geometría helicoidal transporta simultáneamente la arena hacia arriba a lo largo de la cuba a una velocidad controlada.
A medida que la arena asciende por la pendiente por encima de la línea de flotación, el exceso de agua drena a través de los espacios de la hélice hacia la zona de lavado. La arena continúa hasta el borde de descarga elevado y cae sobre la cinta transportadora de producto completamente drenada. El agua de lavado contaminada, que contiene limo, arcilla y finos en suspensión, rebosa por la placa de rebose ajustable en la parte posterior de la cuba y drena al sistema de sedimentación. Elevar el rebose retiene el material más fino en el flujo de producto; bajarlo aumenta el rechazo de finos. Los conjuntos de cojinetes sellados en ambos extremos del eje del tornillo impiden la entrada de agua durante el funcionamiento continuo.
Solicitar cotizaciónFAQ
¿Cuál es la diferencia entre una lavadora de arena de un solo tornillo (LSX) y una de doble tornillo (2LSX)?
¿En qué se diferencia una lavadora de arena de tornillo de una lavadora de arena de rueda (con impulsor de cangilones)?
¿Cuál es la pérdida esperada de arena fina a través del rebosadero?
¿Se ofrece asistencia técnica in situ?
La asistencia técnica remota mediante videollamada está incluida sin costo adicional. El envío de un técnico in situ está disponible como servicio opcional de pago; el plazo de entrega y el costo dependen de la ubicación. Consulte antes de realizar la compra.
