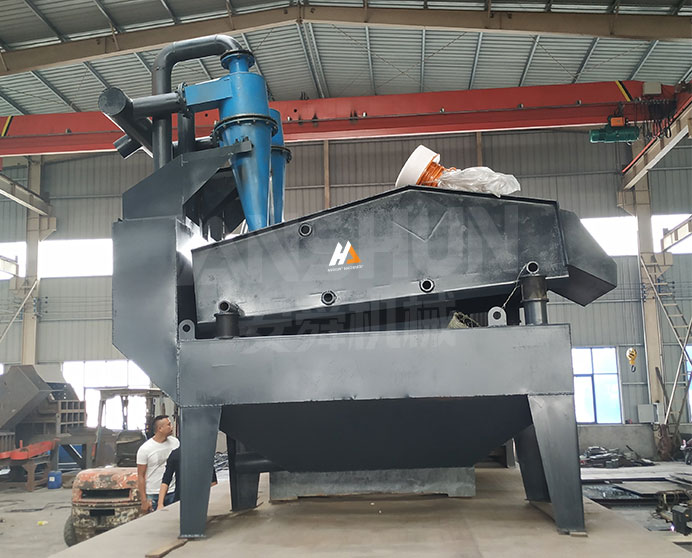

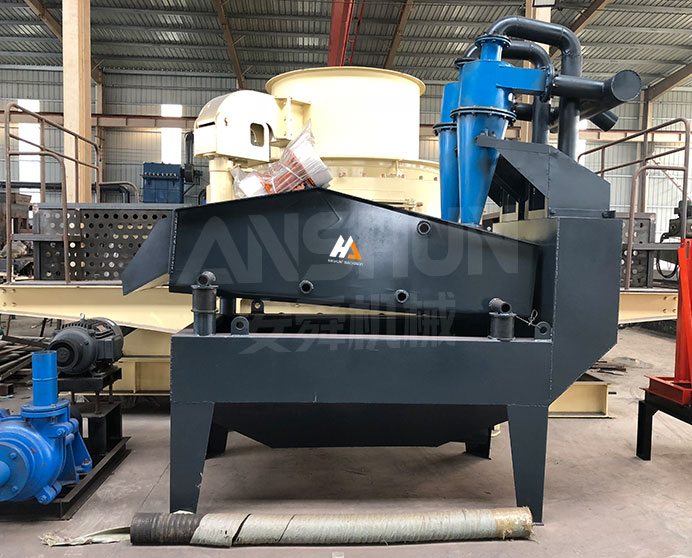

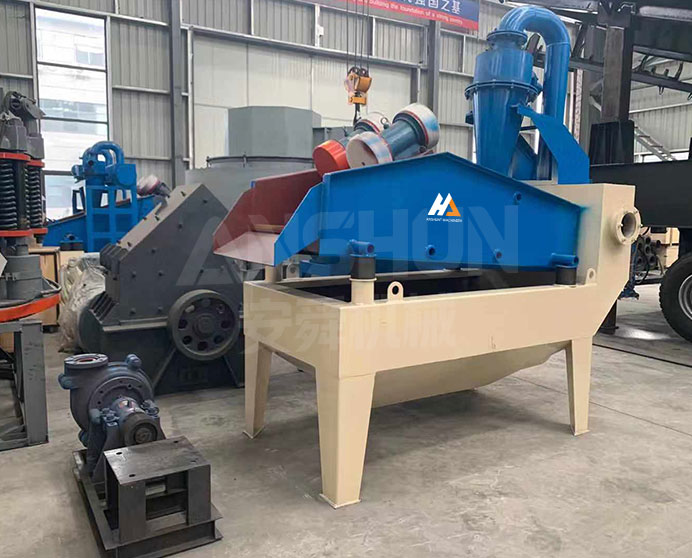

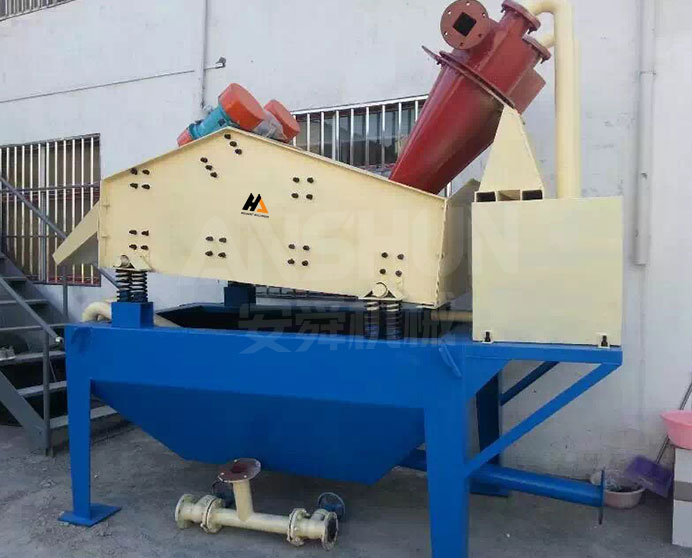

Máquina de Recuperación de Arena Fina
Modelo: Serie LZ · Lavado de arena · Arena y áridos
-
Tamaño de alimentación
≤5 mm
-
Capacidad
30-650 m³/h
-
Potencia
8,6-79,5 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué es una máquina de recuperación de arena fina?
La máquina de recuperación de arena fina LZ es una unidad de dos etapas que captura y deshidrata arena fina (típicamente de 0,075 a 0,6 mm) del flujo de desbordamiento de lavadoras de arena, plantas de trituración y operaciones de dragado. Sin recuperación, esta fracción fina se pierde en el estanque de sedimentación, lo que representa una pérdida de producto y un aumento en los costos de mantenimiento a medida que se consume la capacidad del estanque. La LZ procesa el lodo de rebose mediante un hidrociclón, que separa la arena fina por fuerza centrífuga y la descarga como un flujo concentrado sobre una criba vibratoria de deshidratación, produciendo un producto de arena fina apilable con una humedad superficial del 12-18 %.
Ocho modelos estándar cubren diámetros de hidrociclón desde 250 mm (LZ250, 30-80 m³/h) hasta 1200 mm (LZ1200, 500-650 m³/h). La bomba de lodo de alto contenido de cromo Cr26 y los paneles de cribado de poliuretano importados se especifican de serie en toda la gama para minimizar la frecuencia de reemplazo de piezas de desgaste en aplicaciones con lodo de arena fina abrasiva.
Materiales aplicables
Lodos de arena de río, lodos de arena marina, lodos de arena de granito (arena manufacturada), lodos de finos de trituración de caliza, desbordamiento de lavado de grava aluvial, relaves finos de preparación de carbón, lodos de transporte hidráulico de dragado, lodos de arena fina de cuarcita y feldespato
Industrias
Producción de áridos y arena para hormigón, plantas de arena manufacturada en canteras, dragado de lechos fluviales y marinos, suministro de hormigón premezclado y mortero seco, preparación de carbón, reciclaje de residuos de construcción y demolición, procesamiento de materia prima para vidrio
Especificaciones técnicas
|
Modelo |
Bomba para lodos |
Especificaciones del separador (mm) |
Material de la criba |
Potencia (kW) |
Capacidad (m³/h) |
Peso (kg) |
|
|
Potencia (kW) |
Material |
||||||
|
LZ250 |
7.5-11 |
Cr26 |
250 |
Imported Polyurethane |
2×0.55 |
30-80 |
2050 |
|
LZ300 |
11-15 |
Cr26 |
300 |
Imported Polyurethane |
2×0.75 |
40-100 |
2200 |
|
LZ350 |
15 |
Cr26 |
350 |
Imported Polyurethane |
2×0.75 |
70-130 |
2555 |
|
LZ550 |
15-22 |
Cr26 |
550 |
Imported Polyurethane |
2×1.1 |
100-220 |
3250 |
|
LZ650 |
18.5-30 |
Cr26 |
650 |
Imported Polyurethane |
2×1.1 |
120-272 |
3945 |
|
LZ750 |
37-55 |
Cr26 |
750 |
Imported Polyurethane |
2×1.5 |
180-350 |
4900 |
|
LZ900 |
55-65 |
Cr26 |
900 |
Imported Polyurethane |
2×2.2 |
250-500 |
5650 |
|
LZ1200 |
60-74 |
Cr26 |
1200 |
Imported Polyurethane |
2×2.5 |
500-650 |
6750 |
Características principales y ventajas
-
Bomba de lodos de alto contenido de cromo Cr26
La bomba centrífuga para lodos cuenta con un revestimiento en la parte húmeda de hierro blanco Cr26. Su contenido de cromo del 26 % proporciona una dureza Brinell de 600–700 HB, ofreciendo una vida útil de tres a cinco veces mayor que la de las carcasas de bombas de hierro fundido estándar en aplicaciones con lodos de arena y grava. La bomba mantiene una presión y un caudal estables en todo el rango de tamaño de partícula de arena fina sin obstrucciones.
-
Rejilla de deshidratación de poliuretano importada
Ambas rejillas de deshidratación están equipadas con paneles de poliuretano importados con una dureza Shore A de 65. El poliuretano combina una resistencia a la abrasión aproximadamente diez veces mayor que la del alambre tejido con una flexibilidad inherente que elimina las partículas que obstruyen el paso bajo vibración. La vida útil de la rejilla en aplicaciones con arena de río suele superar las 4000 horas de funcionamiento antes de que sea necesario reemplazar los paneles.
-

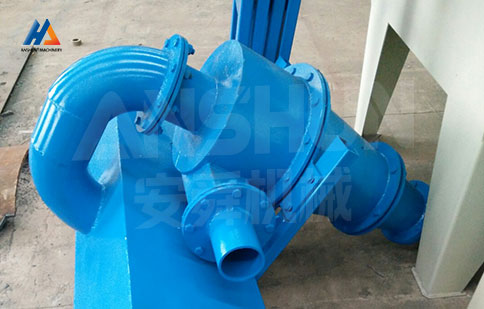

Separación de arena fina mediante hidrociclón
El hidrociclón cilíndrico-cónico separa la arena fina de la pulpa de alimentación mediante fuerza centrífuga, sin piezas móviles. La presión de alimentación generada por la bomba de pulpa acelera la pulpa tangencialmente hacia el interior del ciclón; la arena fina se concentra en el flujo inferior y se descarga sobre la criba deshidratadora, mientras que el agua clarificada sale por el rebosadero del decantador. El tamaño de corte se controla mediante el diámetro del ciclón: los ocho modelos LZ cubren diámetros de 250 mm a 1200 mm.
-
Criba deshidratadora vibratoria de doble motor
Dos motores vibratorios de rotación contraria generan una fuerza de excitación de movimiento lineal a lo largo de la plataforma de la criba, combinando la deshidratación y el transporte en una sola pasada. La configuración de doble motor produce una amplitud uniforme en todo el ancho de la plataforma, lo que garantiza un drenaje constante y un producto uniformemente humectado en la descarga. La potencia estándar del accionamiento de la criba varía de 2 × 0,55 kW (LZ250) a 2 × 2,5 kW (LZ1200).
-
Ocho modelos estándar, 30–650 m³/h
La serie LZ abarca ocho diámetros de hidrociclones, desde 250 mm hasta 1200 mm, con capacidades de procesamiento de lodos desde 30 m³/h en plantas pequeñas o aplicaciones de deshidratación hasta 650 m³/h en operaciones de lavado y dragado de áridos de alto volumen. Todos los modelos comparten la misma interfaz de montaje y especificaciones eléctricas, lo que simplifica la sustitución o la ampliación de capacidad.
¿Cuál Es El Principio De Funcionamiento De La Máquina De Recuperación De Arena Fina?
El lodo de rebose procedente de la lavadora de arena o del depósito de la planta de lavado se aspira hacia la bomba de lodos Cr26, que presuriza la alimentación a la entrada del hidrociclón a 0,05–0,15 MPa, según el modelo y el tamaño de corte requerido. Dentro del hidrociclón, la suspensión presurizada ingresa tangencialmente por la entrada cilíndrica de alimentación, generando un flujo espiral de alta velocidad. La aceleración centrífuga —típicamente de 50 a 200 veces la aceleración gravitatoria, según el diámetro del ciclón— estratifica la suspensión: las partículas de arena fina, más gruesas y densas, migran hacia afuera, hacia la pared del ciclón, y descienden en espiral hasta el vértice del flujo inferior, mientras que las partículas finas de arcilla y el agua clarificada migran hacia adentro y salen hacia arriba a través del rebosadero del deflector.
El flujo inferior - una corriente concentrada de suspensión de arena - se descarga hacia abajo sobre el extremo de alimentación de la criba deshidratadora de poliuretano. Los dos motores vibratorios contrarrotatorios generan una fuerza de transporte lineal que mueve la arena hacia el borde de descarga, mientras que el agua drena a través de las aberturas de la criba hacia la bandeja de recolección inferior. La arena fina deshidratada sale con una humedad superficial del 12 al 18 % y cae sobre la cinta transportadora de producto. El agua clarificada que rebosa del separador de vórtices ciclónico y el agua de drenaje de la bandeja de recogida de la rejilla se devuelven al estanque de sedimentación o se recirculan al sistema de agua de lavado, según la configuración de la planta.
Solicitar cotizaciónFAQ
¿Qué tamaño de partícula recupera la serie LZ y cuál es el punto de corte?
¿Cuánto dura la bomba Cr26 y cuáles son los intervalos de reemplazo?
¿Se puede añadir la unidad LZ a una planta de lavado existente sin modificaciones civiles?
¿Se ofrece asistencia para la puesta en marcha in situ?
La asistencia remota para la puesta en marcha mediante videollamada está incluida con cada unidad sin coste adicional. El envío de un técnico a planta está disponible como servicio opcional de pago; el plazo de entrega y el coste dependen de su ubicación. Si necesita asistencia in situ, consúltelo antes de la compra.
