Lavadora de arena de ruedas
Modelo: Serie XSD · Lavado de arena · Arena y agregados
-
Tamaño de alimentación
≤10 mm
-
Capacidad
30-160 t/h
-
Potencia
11-18,5 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto

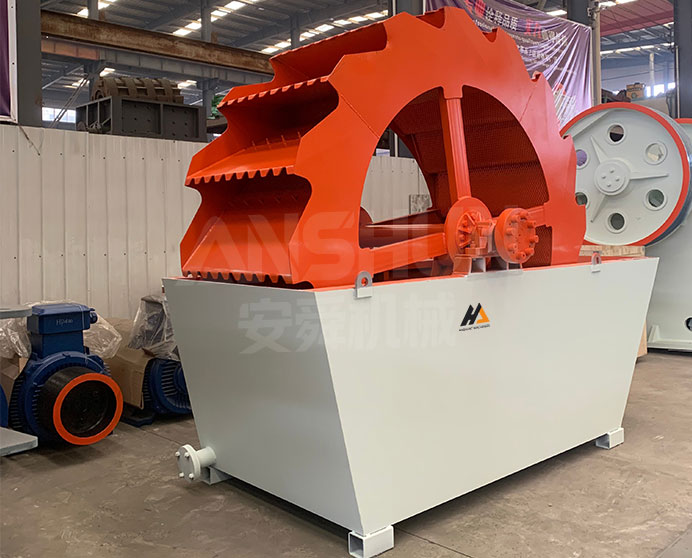

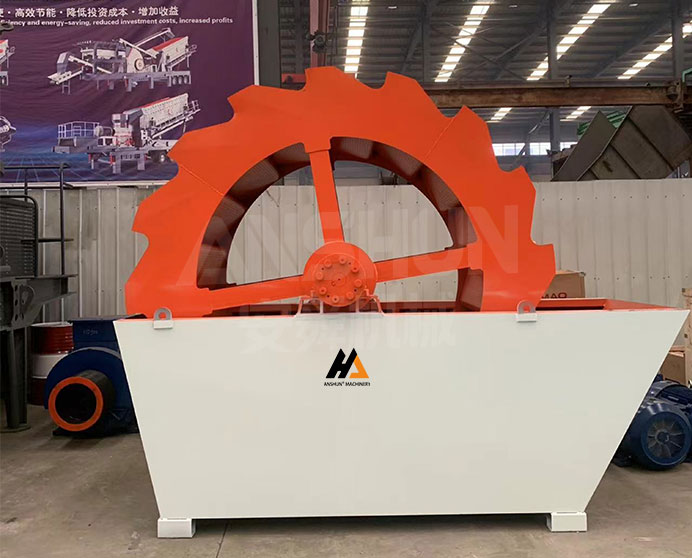

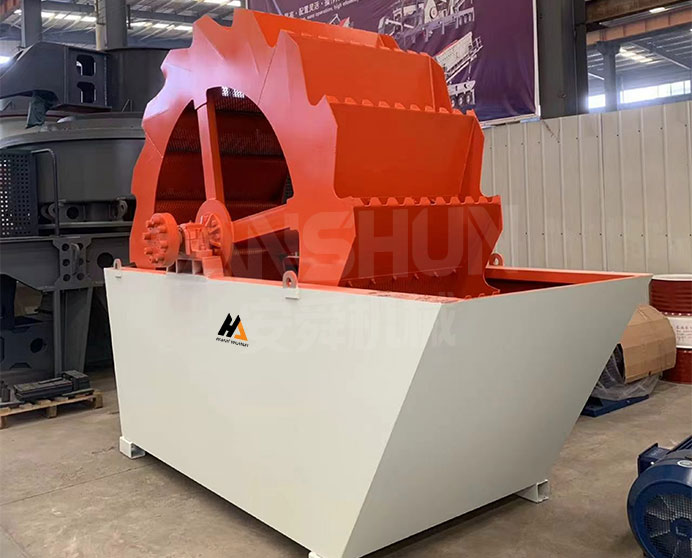

¿Qué Es Una Lavadora De Arena De Ruedas?
La lavadora de arena de ruedas XSD es una lavadora de áridos con impulsor grande y baño de agua, diseñada para limpiar arena natural, arena manufacturada y finos de trituración de 0 a 10 mm antes de su uso en la producción de hormigón, asfalto o mortero. El material entra en el tanque inclinado, donde el impulsor giratorio agita la mezcla y eleva el producto lavado por encima del borde de descarga, mientras que los finos y la arcilla rebosan por el vertedero ajustable.

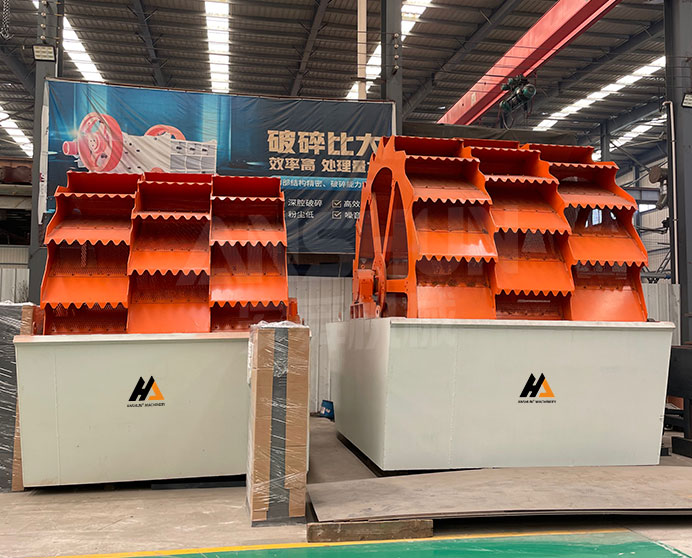

Cuatro modelos estándar – XSD2816, XSD3021, XSD3024 y XSD3624 – cubren las necesidades de capacidad desde 30 t/h para pequeñas canteras o aplicaciones de reciclaje hasta 160 t/h para grandes plantas de áridos. La lavadora de ruedas es la solución preferida para la limpieza de áridos finos en arena de río natural, finos de trituradora VSI y finos reciclados de residuos de construcción y demolición, donde la conservación de la forma del producto y la mínima pérdida de finos son prioritarias.
Materiales Aplicables
Arena de río, arena de mar, arena de montaña, finos de trituradora VSI, arena de granito, arena de caliza, finos de hormigón reciclado, finos de escoria, arena de cuarzo
Industrias
Producción de áridos y arena para hormigón, plantas de trituración de arena para canteras, ingeniería vial y ferroviaria, fabricación de hormigón y mortero premezclados, reciclaje de residuos de construcción y demolición, producción de mortero seco
Especificaciones técnicas
|
Modelo |
XSD2816 |
XSD3021 |
XSD3024 |
XSD3624 |
|
Especificaciones del impulsor (diámetro exterior) |
φ2800×1600 |
φ3000×2100 |
φ3000×2400 |
φ3000×2400 |
|
Velocidad del impulsor (mm) |
1.177-2.47 |
1.62-2.47 |
1.62-2.47 |
1.179-2.47 |
|
Tamaño máximo de los trozos de alimentación (mm) |
10 |
10 |
10 |
10 |
|
Capacidad (t/h) |
30~60 |
80~130 |
90~160 |
90~160 |
|
Potencia (kW) |
11 |
15 |
15 |
18.5 |
|
Modelo del desacelerador |
ZQ60-50-I-z |
ZQ400+ZQ250 |
ZQ500+ZQ250 |
ZQ650+ZQ400 |
|
Dimensiones totales (L × An × Al) (mm) |
3540×3000×2880 |
3830×3480×3050 |
3830×3800×305 |
4460×4350×3658 |
Características principales y ventajas
-

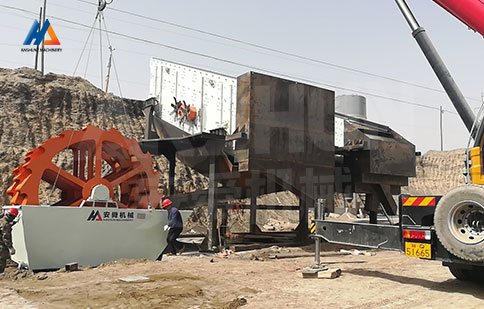

Rueda de cangilones de alta eficiencia
La rueda de cangilones gira continuamente en la cuba de lavado para agitar, lavar y elevar la arena. El flujo de agua elimina eficazmente la arcilla, el limo y otras impurezas finas no deseadas. El proceso de lavado suave reduce la rotura innecesaria de las partículas, al tiempo que mantiene la limpieza y la calidad de la arena final.
-
Conjunto de cojinetes sellados
La carcasa del cojinete está completamente aislada del entorno de agua y lodo mediante un sellado multietapa, lo que elimina la entrada de agua y prolonga considerablemente la vida útil del cojinete en comparación con los diseños de carcasa abierta.
-

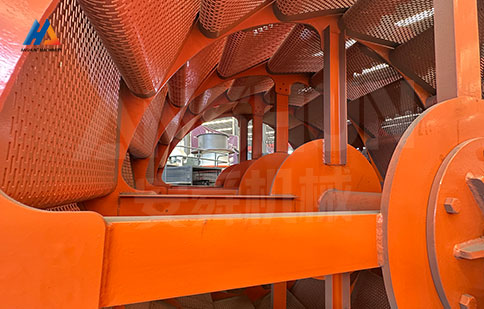

Vertedero de rebose ajustable
La placa del vertedero de rebose de altura ajustable permite a los operadores controlar el módulo de finura del producto lavado y la tasa de recuperación de material fino sin detener la máquina.
-

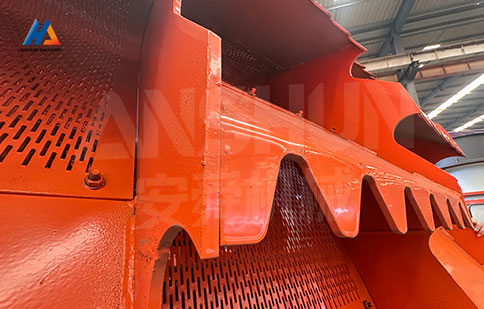

Estructura robusta de acero soldado
La robusta estructura soldada proporciona alta rigidez y estabilidad durante el funcionamiento continuo. Todos los elementos estructurales en contacto con el fluido están tratados con recubrimientos resistentes a la corrosión.
-

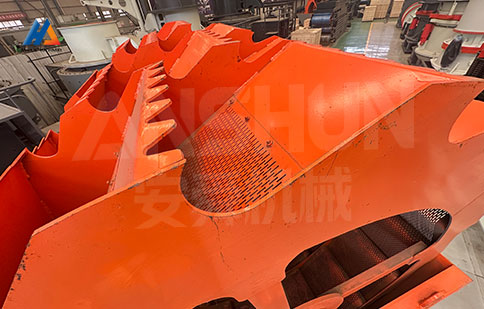

Bajo consumo de energía
El sistema de transmisión por desaceleración transmite el par con alta eficiencia, manteniendo bajo el consumo de energía de la unidad (kWh/t) incluso a la máxima velocidad de alimentación, lo que reduce los costos operativos en toda la gama de modelos.
¿Cuál Es El Principio De Funcionamiento De La Lavadora De Arena De Ruedas?
El material de alimentación se carga en el extremo inferior del tanque inclinado a través de la tolva de alimentación. El motor acciona el eje del impulsor a través de la caja de engranajes de desaceleración, haciendo girar el impulsor a baja velocidad. Los cangilones elevadores del impulsor recogen la arena hacia arriba a través del agua de lavado, agitando el material para desprender arcilla, limo e impurezas solubles. El agua de lavado contaminada, que contiene arcilla fina y partículas orgánicas, rebosa por el vertedero ajustable en la parte posterior del tanque y se descarga en el estanque de sedimentación.
La arena limpia y lavada es elevada por los cangilones hasta la altura de descarga, donde drena brevemente antes de caer sobre la cinta transportadora del producto. La altura del vertedero controla el nivel de rebose: al elevar el vertedero se retiene el material más fino en el producto; Al reducir la presión, aumenta el rechazo de finos y se obtiene un producto final más limpio y grueso. El conjunto de rodamientos sellados evita la entrada de agua de lavado durante todo el ciclo, y el accionamiento con placa de palanca protege la caja de engranajes de las cargas de impacto causadas por materiales extraños.
Solicitar cotizaciónFAQ
¿Cuál es la diferencia entre una lavadora de arena de rueda y una lavadora de arena de tornillo (o espiral)?
¿Cuánta arena fina se pierde durante el lavado?
¿La serie XSD puede procesar de forma continua fluidos con alto contenido de arcilla o limo?
¿Se ofrece asistencia técnica in situ?
La asistencia técnica remota mediante videollamada está incluida sin costo adicional. El envío de un técnico in situ está disponible como servicio opcional de pago; el plazo de entrega y el costo dependen de la ubicación. Consulte antes de realizar la compra.
