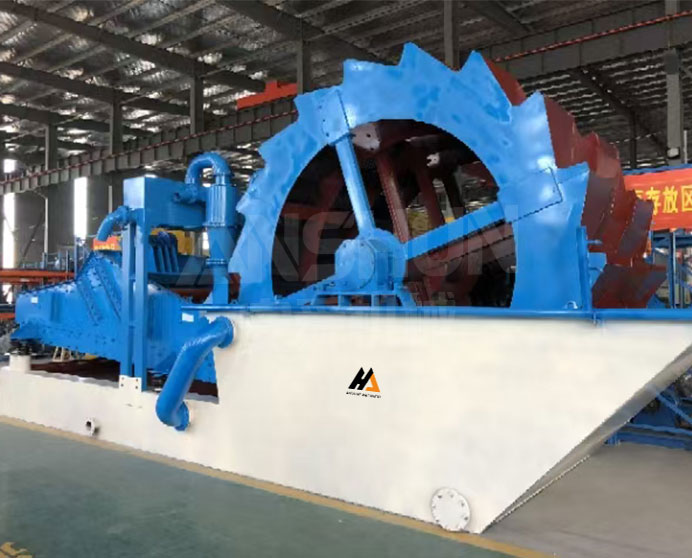

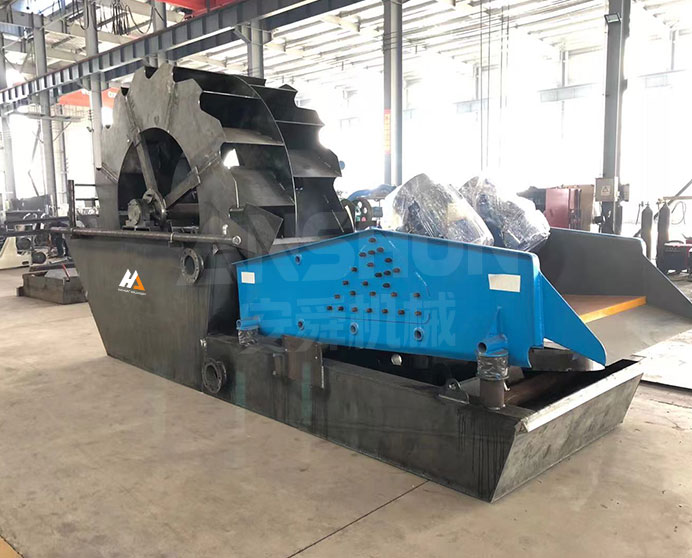

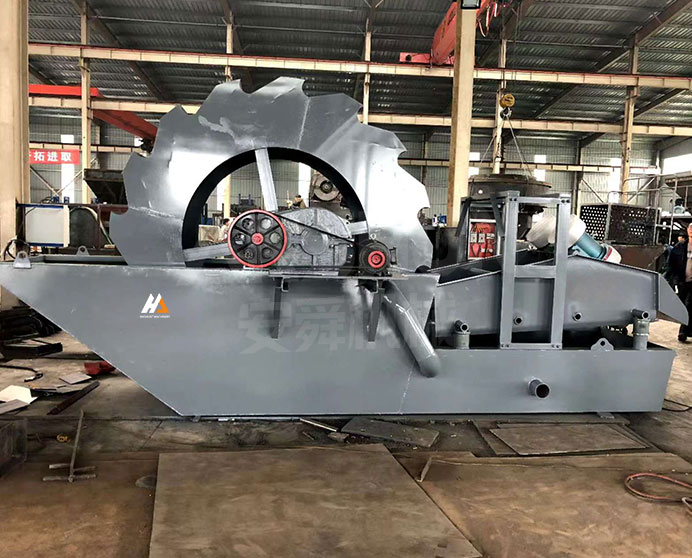

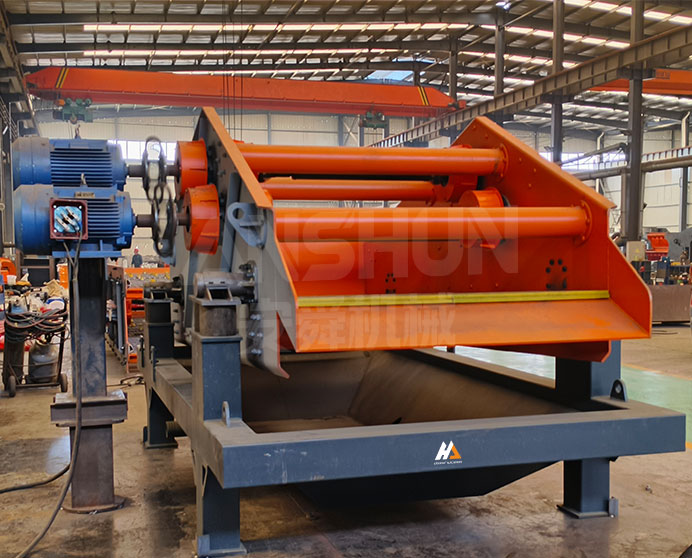

Máquina integrada de lavado y recuperación de arena fina
Modelo: Serie XSHJX · Lavado de arena · Arena y agregados
-
Tamaño de alimentación
≤10 mm
-
Capacidad
20-180 t/h
-
Potencia
1,5-18,5 kW
- ISO9001
- CE
- EAC
Respondemos en un plazo de 24 horas.
Descripción general del producto
¿Qué Es Una Máquina Integrada De Lavado y Recuperación De Arena Fina?
La máquina integrada de lavado y recuperación de arena fina XSHJX combina tres etapas de proceso (lavado de arena con ruedas, separación de arena fina por hidrociclón y deshidratación por vibración) en una sola unidad preensamblada. Las líneas de lavado de áridos convencionales pierden entre un 8 % y un 20 % de la fracción sub-0,3 mm en el rebosadero y el estanque de sedimentación. La XSHJX recupera este material, lo deshidrata y lo descarga como arena fina comercializable junto con la arena gruesa lavada.
Cinco modelos estándar (XSHJX-2630 a XSHJX-3070) ofrecen capacidades desde 20 t/h en pequeñas canteras o aplicaciones de reciclaje hasta 180 t/h en plantas de áridos de alta producción, con rendimientos de recuperación de arena fina de 1 t/h a 20 t/h. El diseño de bastidor único elimina las tuberías entre unidades, las cimentaciones separadas y las estaciones de bombeo adicionales que requeriría un sistema de varias máquinas, lo que reduce significativamente el espacio de instalación y los costes de obra civil.
Materiales Aplicables
Arena de río, arena marina, arena de montaña, arena manufacturada VSI (arena M), finos de trituración de granito, finos de trituración de caliza, finos de hormigón reciclado, arena de cuarzo, arena de feldespato
Industrias
Producción de áridos y arena para hormigón, planta de arena manufacturada de cantera, fabricación de hormigón premezclado y mortero seco, ingeniería vial, ferroviaria e hidráulica, procesamiento de materia prima para vidrio, reciclaje de residuos de construcción y demolición y recuperación de áridos
Especificaciones técnicas
|
Modelo |
XSHJX-2630 |
XSHJX-2635 |
XSHJX-3050 |
XSHJX-3060 |
XSHJX-3070 |
|
Motor (kW) |
7.5KW/set |
7.5KW/set |
15KW/set |
15KW/set |
18.5KW/set |
|
Capacidad (t/h) |
20-50 |
20-50 |
50-120 |
50-120 |
120-180 |
|
Capacidad de arena fina (t/h) |
1-3 |
3-8 |
3-8 |
10-18 |
12-20 |
|
Tratamiento de agua |
30-100 |
80-110 |
80-120 |
130-200 |
180-300 |
|
Dimensiones totales (mm) |
5720×2125×2670 |
5720×2125×2850 |
6300×2686×2750 |
6300×2686×2900 |
6300×2686×3000 |
Características principales y ventajas
-
Diseño integrado tres en uno
El XSHJX combina una lavadora de arena de ruedas, una unidad de recuperación de arena fina mediante hidrociclón y una criba vibratoria de deshidratación en una única estructura. Al eliminar las tuberías y obras civiles necesarias para conectar unidades independientes, se reduce el área de instalación, los costos de obra civil y el tiempo de puesta en marcha en comparación con líneas equivalentes de varias máquinas.
-

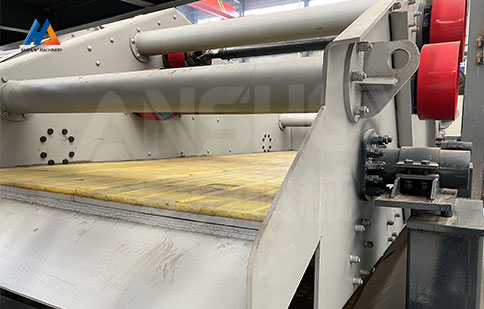

Recuperación de arena fina mediante hidrociclón
El agua de lavado de rebose de la lavadora de ruedas, que contiene arena fina de menos de 0,15 mm que de otro modo se perdería en el estanque de sedimentación, se presuriza mediante la bomba de lodos y se alimenta a la batería de hidrociclones. El ciclón separa la arena fina del agua de lodos por fuerza centrífuga y descarga el flujo inferior concentrado en la criba de deshidratación, recuperando de 1 a 20 t/h de agregado fino comercializable, según el modelo.
-

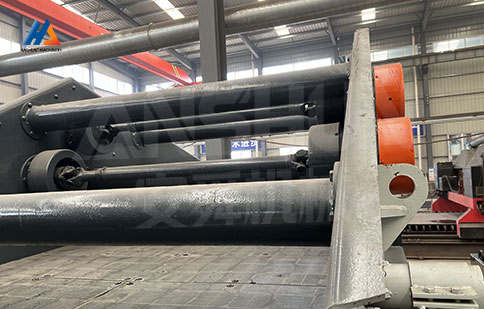

Criba vibratoria de deshidratación de alta frecuencia
La criba de deshidratación de movimiento lineal opera a alta frecuencia para drenar simultáneamente la humedad tanto de la arena lavada gruesa como de la arena fina recuperada. El producto descargado suele alcanzar entre un 12 % y un 18 % de humedad superficial, lo que permite apilarlo y transportarlo sin necesidad de secado adicional en la mayoría de los climas.
-

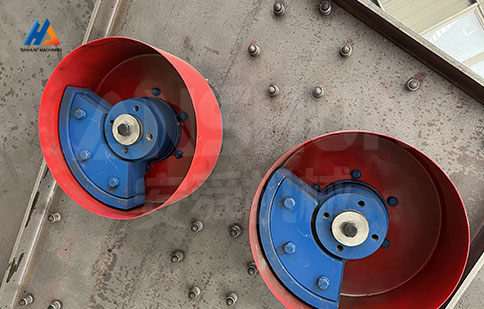

Vertedero de rebose y presión del ciclón ajustables
Los operadores ajustan de forma independiente la altura del vertedero de rebose del lavador de ruedas y la presión de la bomba de alimentación del hidrociclón para optimizar el módulo de finura del producto grueso y la tasa de recuperación de arena fina en un amplio rango de granulometrías de alimentación sin detener la máquina.
-

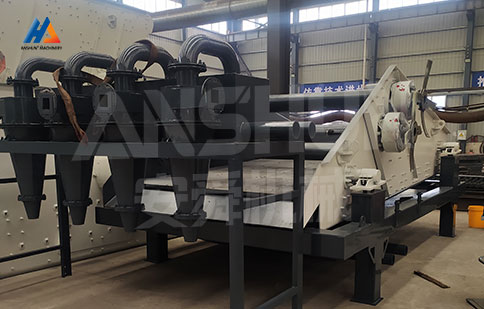

Diseño compacto, conexión de un solo punto
Los cinco modelos se ajustan a una superficie de 6300 mm × 2686 mm. Las conexiones de alimentación, descarga, energía y agua están pre-enrutadas a puntos únicos estandarizados en el bastidor, lo que acelera la conexión en obra y simplifica el traslado entre bancos de cantera o emplazamientos de proyecto.

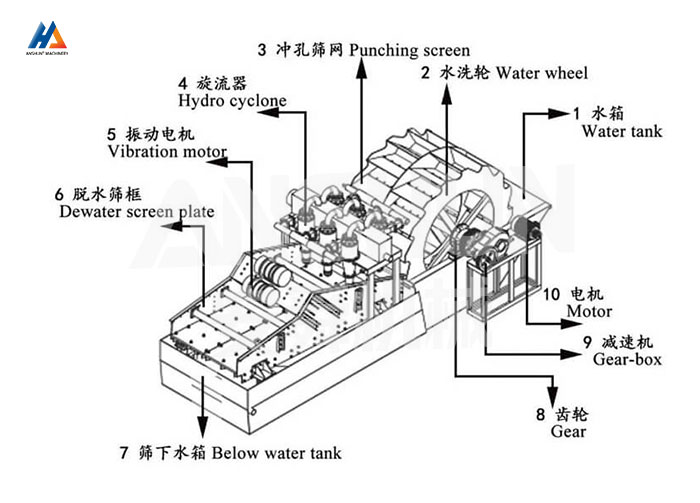

¿Cuál es el principio de funcionamiento de la máquina integrada de lavado y recuperación de arena fina?
El material de alimentación entra en la cuba de lavado a través de la tolva de alimentación. El impulsor giratorio agita la arena mediante agua de lavado, liberando arcilla, limo e impurezas orgánicas. La arena gruesa lavada es elevada por los cangilones del impulsor, se drena y se descarga sobre la criba de deshidratación superior. El agua de rebose contaminada, que contiene la fracción de arena fina de menos de 0,3 mm y arcilla, sale de la cuba de lavado y cae en el depósito situado debajo de la unidad.
La bomba de lodos extrae el rebose del depósito y lo presuriza hacia la batería de hidrociclones. Dentro de cada ciclón, la fuerza centrífuga estratifica el lodo: la arena fina se concentra en el flujo inferior y se descarga hacia abajo sobre la criba de deshidratación; el agua clarificada sale por el deflector de vórtice en la parte superior del ciclón y regresa al sistema de sedimentación. En la criba de deshidratación, tanto la arena gruesa lavada (procedente de la lavadora de ruedas) como la arena fina recuperada (del flujo inferior del ciclón) se deshidratan simultáneamente mediante un mecanismo vibratorio lineal de alta frecuencia. Ambos productos se descargan por separado o se mezclan en una cinta transportadora de salida combinada, según la configuración de la planta. El agua de drenaje de la criba, una vez clarificada, se recircula al tanque de agua de lavado.
Solicitar cotizaciónFAQ
¿En qué se diferencia la XSHJX de comprar por separado una lavadora de ruedas y una unidad de recuperación de arena fina?
Una lavadora de ruedas y una unidad de recuperación de arena fina instaladas por separado requieren cimentaciones independientes, tuberías y sistemas de bombeo entre los equipos, tableros eléctricos separados, así como un instalador cualificado para realizar la alineación y la puesta en marcha de ambas máquinas. La XSHJX se suministra como una unidad preensamblada, con tuberías y cableado instalados, sobre un único bastidor. Las obras civiles se limitan a una base plana de hormigón y pernos de anclaje, y la puesta en marcha normalmente se completa en uno o dos días. Para plantas donde el tiempo de inactividad y la complejidad de la instalación son factores importantes, la máquina integrada es la opción recomendada.
¿Qué ocurre con el agua descargada por la criba de deshidratación?
El agua de rebose clarificada de la criba de deshidratación se devuelve al tanque de agua de lavado para su recirculación, mientras que un pequeño volumen de lodo, que contiene partículas ultrafinas inferiores a 75 µm, se descarga al estanque de sedimentación. El rebose del hidrociclón, compuesto por arcilla muy fina y agua, también se dirige al estanque. Para instalaciones con límites estrictos de vertido, se recomienda instalar un sistema de dosificación de floculante en la alimentación del estanque para acelerar la sedimentación.
¿Se puede ajustar la tasa de recuperación de arena fina sin detener la máquina?
Sí. La velocidad de la bomba de lodos (cuando está equipada con un variador de frecuencia, VFD) y la presión de alimentación del hidrociclón permiten controlar conjuntamente el tamaño de corte y la densidad del flujo inferior. Al aumentar la presión de la bomba, se recupera una mayor cantidad de material fino; al reducirla, disminuye la producción de arena fina y mejora la claridad del agua de rebose. La altura del vertedero de la lavadora de ruedas se ajusta de forma independiente para controlar el contenido de finos del producto grueso. Todos estos ajustes pueden realizarse con la máquina en funcionamiento.
¿Se ofrece asistencia técnica in situ?
La asistencia técnica remota mediante videollamada está incluida sin costo adicional. El envío de un técnico in situ está disponible como servicio opcional de pago; el plazo de entrega y el costo dependen de la ubicación. Consulte antes de realizar la compra.
