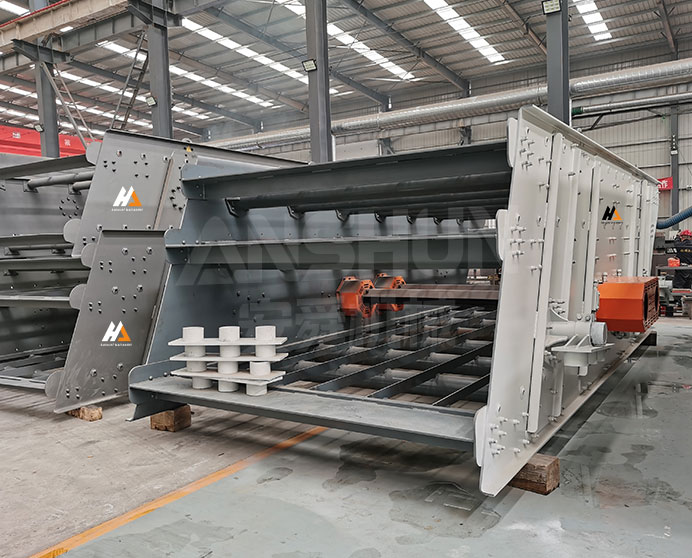

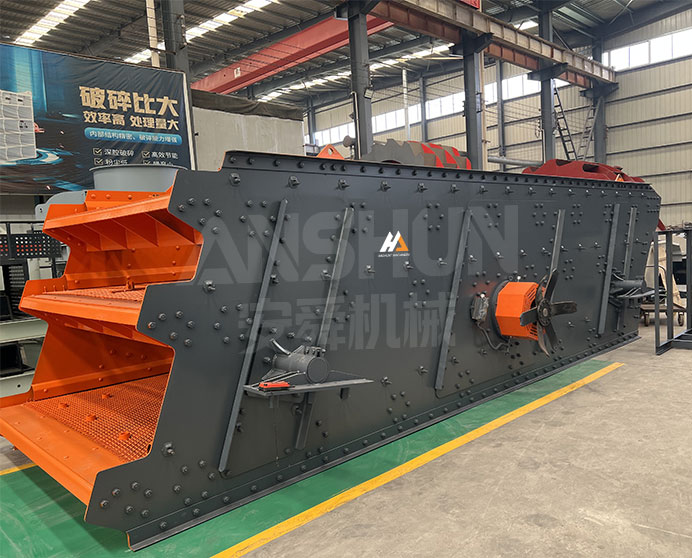

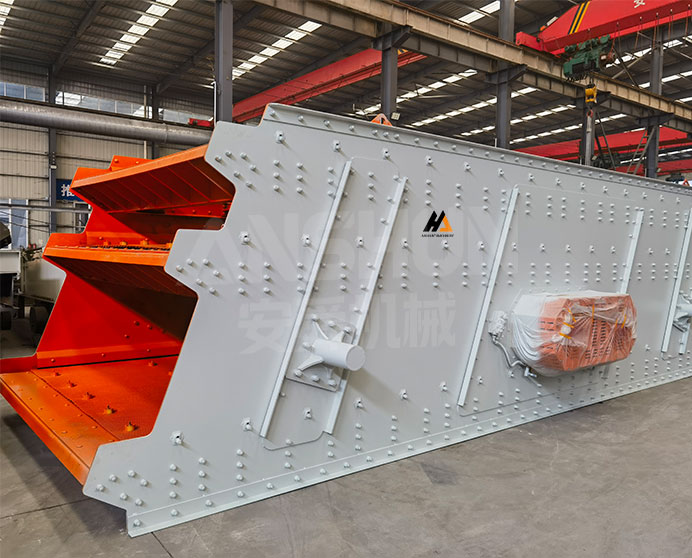

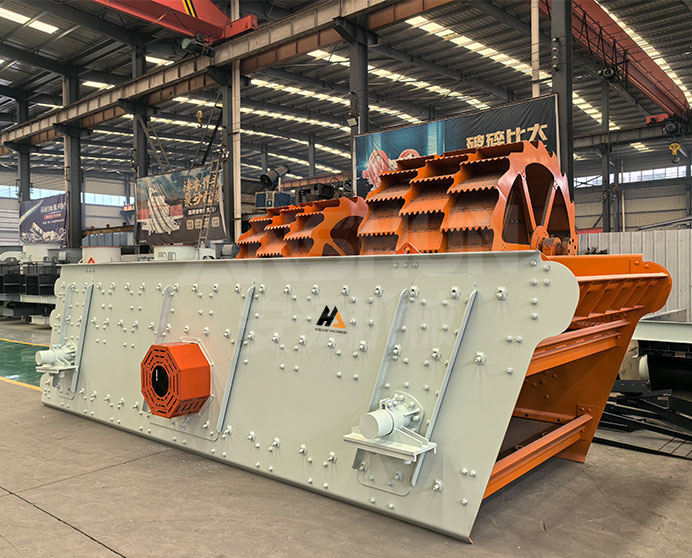

Criba Vibratoria

Características principales y ventajas

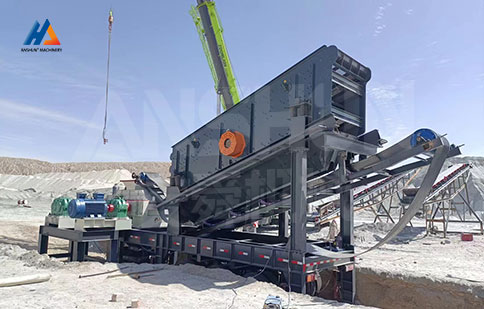

• Accionamiento con bloque excéntrico y junta universal: excitación axial equilibrada

  La criba vibratoria circular YK utiliza un excitador de bloque excéntrico acoplado al eje de la criba mediante una junta universal (eje cardán). Este sistema de accionamiento elimina eficazmente las fuerzas de vibración axial residuales que, de otro modo, se transmitirían a la estructura de las placas laterales, reduciendo el desequilibrio de carga en los cojinetes y prolongando su vida útil en comparación con los diseños de eje excéntrico de acoplamiento directo. La junta universal también compensa las pequeñas desalineaciones del eje durante la dilatación térmica, evitando cargas de flexión inducidas en los cojinetes del excitador.

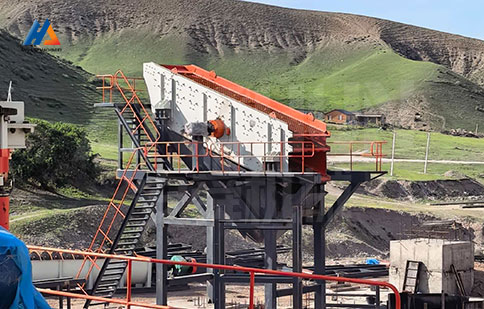

• Placas laterales y paneles de refuerzo de acero Q245R para calderas

  Tanto las placas laterales como todos los paneles de refuerzo están fabricados con acero Q245R para recipientes a presión (calderas), en lugar del acero dulce Q235 utilizado en las cribas estándar. El acero Q245R tiene un límite elástico mínimo de 245 MPa y, lo que es crucial, una tenacidad a la entalla y una resistencia a la propagación de grietas significativamente mayores que el Q235. En aplicaciones de fatiga de alta amplitud y ciclos, como las cribas vibratorias, la elección de este material evita el desgarro progresivo y el agrietamiento de las placas que conducen a la falla catastrófica de las placas laterales, el modo de falla estructural más común en las máquinas de la competencia.

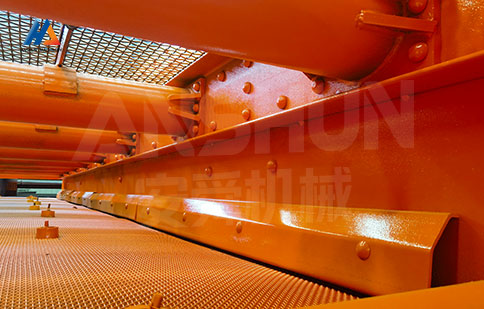

• Tubos de viga transversal fresados y recocidos por CNC

  Las vigas transversales estructurales que conectan las dos placas laterales son tubos de acero de sección cuadrada con ambas caras fresadas con precisión en un centro de mecanizado CNC para garantizar un contacto completo y uniforme con las superficies de acoplamiento de las placas laterales. Después de la soldadura, los conjuntos de vigas se someten a un recocido de alivio de tensiones para eliminar las tensiones residuales de soldadura. La combinación de un contacto completo en las caras de los extremos y una zona de soldadura libre de tensiones maximiza la eficiencia de transferencia de carga de cada unión de viga transversal, aumentando la rigidez general y la vida útil a la fatiga de la caja de la criba bajo vibración resonante.

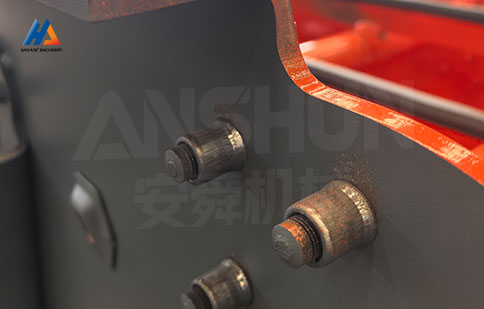

• Pernos de torsión-cizallamiento (TC) en toda la estructura: fuerza de sujeción uniforme

  Todas las conexiones atornilladas entre el excitador y la caja de cribado, así como las estructurales, utilizan pernos de torsión-cizallamiento (TC) de alta resistencia en lugar de pernos hexagonales convencionales. Los pernos TC se aprietan hasta que el pasador de cizallamiento en la punta del perno se rompe con un par de apriete definido con precisión, lo que garantiza que cada perno en cada unión alcance la misma fuerza de sujeción, independientemente de la técnica del operario o la calibración de la herramienta. La fuerza de sujeción uniforme evita el aflojamiento diferencial de los pernos que provoca desgaste por fricción, agrietamiento por fatiga y desgaste acelerado de las juntas bajo vibración continua de alta frecuencia.

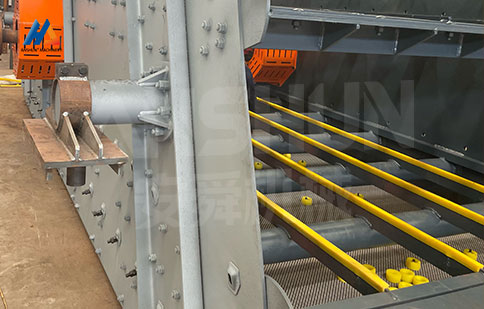

• Gran amplitud doble de 7 a 12 mm: 20-40 % más de rendimiento

  Los modelos YK más grandes (2YK-2870 y superiores) operan con una amplitud doble de 7 a 12 mm, en comparación con el estándar de 5 a 8 mm de las cribas vibratorias circulares convencionales. La mayor amplitud genera un mayor índice de lanzamiento en la capa de material, lo que provoca que las partículas abandonen la superficie de la criba de forma más completa en cada ciclo de vibración. Las partículas finas alcanzan las aberturas de la criba más rápidamente, la tasa de paso aumenta y el movimiento agresivo del material evita activamente la obstrucción. Con la misma superficie de criba, la criba YK de gran amplitud ofrece un rendimiento entre un 20 % y un 40 % superior al de una máquina de amplitud estándar con la misma alimentación; o, lo que es lo mismo, una superficie de criba menor puede procesar la misma cantidad de material, reduciendo así los costes de inversión e instalación.

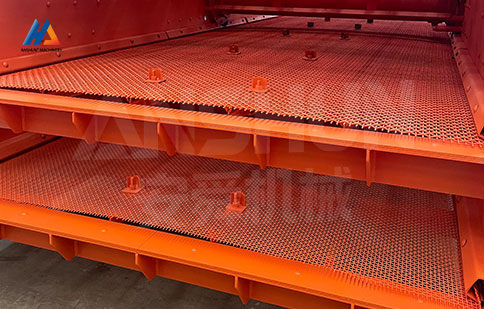

• Medios de cribado adaptados a la aplicación: PU, alambre soldado o de manganeso

  La gama YK ofrece tres tipos de medios de cribado: paneles de poliuretano (PU) importados para aplicaciones con alto desgaste y humedad, donde la obstrucción del alambre es un problema; paneles de alambre soldado para una retención precisa de las aberturas en el cribado de áridos secos; y tela metálica de acero al manganeso para aplicaciones con materiales gruesos de alto impacto, donde el diámetro y el peso del alambre no son un factor limitante. El tipo de medio adecuado se especifica al realizar el pedido en función del material de alimentación, la humedad, el tamaño de las aberturas y el rendimiento requerido; no se trata de una solución genérica.
